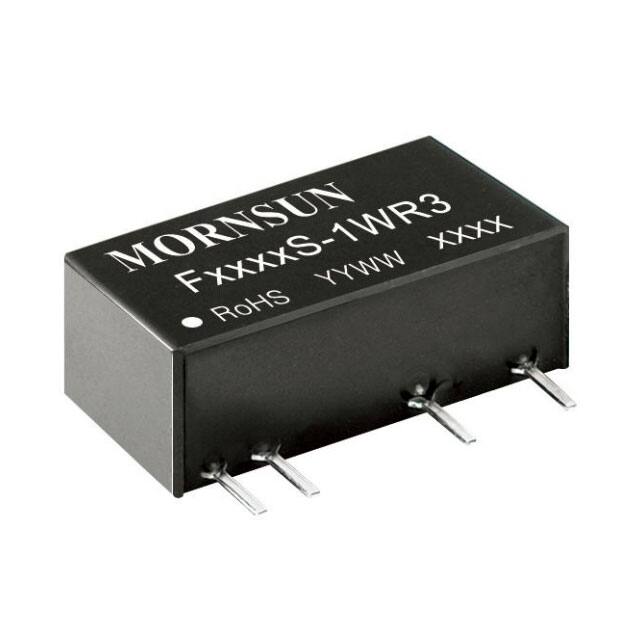

F0305S-1WR3

产品分类: 开关电源
产品描述: 1W
供应商型号: 2725-F0305S-1WR3-ND
供应商: Digi-Key
标准整包数: 1
MORNSUN/广州金升阳科技 开关电源 F0305S-1WR3

F0305S-1WR3概述

    DC/DC 模块电源 E03S-1WR3 & F03S-1WR3 系列技术手册解析

    产品简介


    E03S-1WR3 和 F03S-1WR3 系列 DC/DC 模块电源专为分布式电源系统设计,用于产生与输入电源隔离的一组(两组)电源。这些电源广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路以及数据交换电路等领域。其主要功能是将输入电压转换成所需的稳定输出电压,具备隔离和保护功能,确保系统的稳定性和可靠性。

    技术参数


    | 产品型号 | 输入电压(VDC) | 输出电压(VDC) | 满载电流(mA) | 满载效率(%) |

    | E0303S-1WR3 | 3.3 | ±3.3 | ±150/±15 | 74/78 |
    | E0305S-1WR3 | 5 | ±5 | ±100/±10 | 78/82 |
    | E0309S-1WR3 | 9 | ±9 | ±56/±6 | 81/85 |
    | E0312S-1WR3 | 12 | ±12 | ±42/±5 | 78/82 |
    | E0315S-1WR3 | 15 | ±15 | ±34/±4 | 78/82 |
    | E0324S-1WR3 | 24 | ±24 | ±21/±2 | 80/84 |
    | F0303S-1WR3 | 3.3 | ±3.3 | ±30/±3 | 75/79 |
    | F0305S-1WR3 | 5 | ±5 | ±200/±20 | 78/82 |
    | F0309S-1WR3 | 9 | ±9 | ±111/±11 | 81/85 |
    | F0312S-1WR3 | 12 | ±12 | ±83/±8 | 78/82 |
    | F0315S-1WR3 | 15 | ±15 | ±67/±7 | 78/82 |
    | F0324S-1WR3 | 24 | ±24 | ±42/±4 | 80/84 |
    注:各型号的最大容性负载不同,例如 E0303S-1WR3 和 F0303S-1WR3 的最大容性负载分别为 1200 µF 和 2400 µF。

    产品特点和优势


    1. 可持续短路保护:能够在出现短路时自动恢复,无需手动干预。
    2. 低空载输入电流:空载时输入电流低至 10mA,有助于降低能耗。
    3. 宽工作温度范围:能在 -40℃ 至 +105℃ 的环境下正常工作。
    4. 高效率:最高可达 85%,提高系统整体能效。
    5. 高隔离电压:达到 3000VDC,保证电气安全。
    6. 国际标准引脚方式:便于集成到各种电路板设计中。
    7. SIP 封装:紧凑的设计便于安装和布线。

    应用案例和使用建议


    E03S-1WR3 和 F03S-1WR3 系列电源模块适用于多种应用场景,如纯数字电路、低频模拟电路等。在实际应用中,可以通过连接适当的滤波电容来进一步减小输入输出纹波。此外,设计者应该注意选择合适的电容值,避免因过大导致启动问题。

    兼容性和支持


    这些电源模块遵循国际标准引脚方式,具有很好的兼容性,可以方便地与各种电子元器件和设备进行集成。广州金升阳科技有限公司提供全面的技术支持,包括定制化服务,以满足特定需求。

    常见问题与解决方案


    1. 启动问题:确保电容值合适,过大可能导致启动困难。建议在输入输出端连接适当的滤波电容。
    2. 效率问题:检查是否有过大的负载或不良的散热条件,可能导致效率下降。
    3. 纹波和噪声:使用合适的方法测量纹波和噪声,如平行线测试法,以获得准确的结果。

    总结和推荐


    E03S-1WR3 和 F03S-1WR3 系列电源模块凭借其高效、可靠的特性,非常适合在严苛的工作环境中使用。其紧凑的 SIP 封装、宽工作温度范围和可持续短路保护等功能使其在市场上具有较强的竞争力。强烈推荐在分布式电源系统和其他需要高可靠性的电路中使用这些电源模块。

F0305S-1WR3参数

参数
负载调节 -
最小输入电压 -
电压-输出1 -
输出功率 1W
电压-输出3 -
电流-输出1 -
电压-输出2 -
电流-输出2 -
输出数量 -
最大输入电压 -
电压-输出4 -
包装方式 管装
