QA053-1509R3

产品分类: DC-DC模块
产品描述:
供应商型号: ESY-QA053-1509R3
供应商: 海外现货
标准整包数: 1

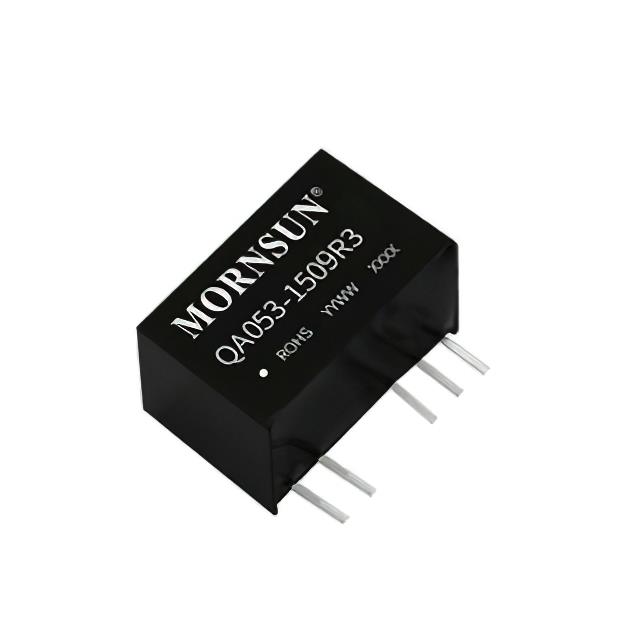

MORNSUN/广州金升阳科技 DC-DC模块 QA053-1509R3

QA053-1509R3概述

    IGBT 驱动器专用 DC/DC 模块电源 QAxx3-R3 系列技术手册解析

    1. 产品简介


    产品类型: IGBT 驱动器专用 DC/DC 模块电源
    主要功能: 为 IGBT 驱动器提供稳定可靠的电源供应,支持非对称式电压输出,降低驱动损耗。
    应用领域: 广泛应用于工业控制领域,如通用变频器、交流伺服驱动系统、电焊机、不间断电源(UPS)等。

    2. 技术参数


    | 参数类别 | 详细内容 |

    | 输入电压(VDC) | 5, 12, 15, 24(根据型号不同) |
    | 输出电压(VDC) | 主路+15V,辅路±8V~±9V |
    | 输出电流(mA) | +80/-40 至 +100/-100(根据型号不同) |
    | 满载效率(%) | 高达 87% |
    | 工作温度范围(℃) | -40 至 +105 |
    | 输出纹波&噪声(mV) | 50-150(5V 型号),50-100(其他型号) |
    | 隔离电压(VAC) | ≥5000 |
    | 部分放电电压(V) | ≥1700 |
    | 最大容性负载(µF)| 2200 |

    3. 产品特点和优势


    - 高效能: 满载效率高达 87%,显著减少能量损失。
    - 强隔离: 隔离电压达 5000VAC,有效保障电路安全。
    - 高抗干扰: 具备卓越的共模瞬态抗扰能力(CMTI >200kV/µs),适合恶劣工业环境。
    - 小巧紧凑: 采用超小型 SIP 封装,节省空间。
    - 长寿命: 工作温度范围广,且 MTBF 达到 3500 小时以上。
    - 强兼容性: 支持多种输入电压和输出模式,适配性强。

    4. 应用案例和使用建议


    典型应用场景:
    - 通用变频器: 提供稳定的电源以确保电机高效运行。
    - 电焊机: 承受高频波动的电源需求。
    - 不间断电源(UPS): 保证供电不间断且稳定。
    使用建议:
    1. 保证输入电压稳定,避免过压或欠压对模块造成损坏。
    2. 使用低内阻电容作为滤波电容,以减少噪声干扰。
    3. 设计电路时注意 PCB 布局,输出滤波电容尽量靠近模块和 IGBT 驱动器。
    4. 在高振动环境中,可通过胶水加固模块稳定性。

    5. 兼容性和支持


    兼容性:
    该模块支持与各类 IGBT 驱动器配套使用,但不支持输出并联或热插拔。
    支持与维护:
    广州金升阳科技有限公司提供详尽的技术文档及在线支持,用户可登录官网获取更多信息。如需定制化产品,可直接联系公司技术人员。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常启动 | 检查输入电压是否在工作范围内 |
    | 输出电压不稳定 | 添加合适容量的电容进行滤波 |
    | 模块过热 | 检查散热条件或更换更高性能的模块 |

    7. 总结和推荐


    优点

    总结

    :
    - 强大的隔离能力和抗干扰性能。
    - 高效率、高可靠性的表现使其广泛适用于严苛工业环境。
    - 小巧体积与良好散热设计兼具实用性与经济性。
    推荐使用情况:
    建议在需要高性能电源的工业控制系统中优先选择 QAxx3-R3 系列。它不仅能够满足常规需求,还具备良好的适应性和耐用性。
    通过结合手册内容和技术需求,此系列产品在行业中具有较高的竞争力,是一款值得信赖的优质产品。

QA053-1509R3参数

参数
转换效率 -
最大容性负载 -
输出电压 -
输出电流最大值 -
开关频率 -
类型 -
输出方式 -
输出总功率 -
输入电压最大值 -
散热方式 -
输出电压组数 -
输入电压最小值 -
特性 -
零件状态 在售
包装方式 管装
