B1224D-1WR3

产品分类: DC-DC稳压器
产品描述: 1 24V 13.2V 10.8V 通孔安装 12.7mm*10.2mm*8.2mm
供应商型号: 2725-B1224D-1WR3-ND
供应商: Digi-Key
标准整包数: 1

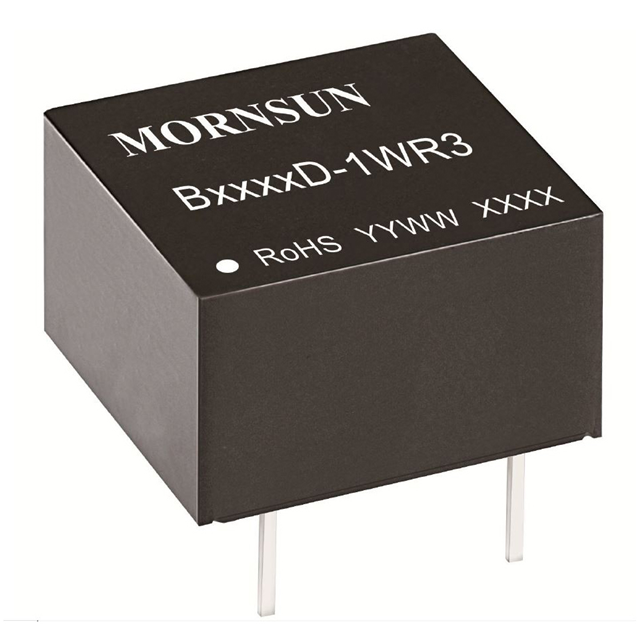

MORNSUN/广州金升阳科技 DC-DC稳压器 B1224D-1WR3

B1224D-1WR3概述

    # 广州金升阳科技有限公司 BD-1WR3 系列 DC/DC 模块电源技术手册

    产品简介


    广州金升阳科技有限公司的BD-1WR3系列DC/DC模块电源,是一种专门用于板上电源系统的电源转换装置。它能够将不同输入电压转换为稳定且与输入电源隔离的输出电压,适用于多种应用场景。该系列产品主要用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域。

    技术参数


    | 项目 | 参数 |

    | 输入电压 (VDC) | 12/15/24V (范围值: 10.8-16.5)|
    | 输出电压 (VDC) | 3.3/5/9/12/15/24 |
    | 输出电流 (mA) | 20-303 |
    | 满载效率 (%) | 69%-81% |
    | 纹波 & 噪声 (mVp-p)| 30-100 |
    | 隔离电压 (VDC) | 1500 |
    | 绝缘电阻 (MΩ) | >1000 |
    | 工作温度范围 (℃)| -40 至 +105 |
    | 存储温度范围 (℃)| -55 至 +125 |
    | 输入滤波电容 (µF) | 2200-2400 |
    | 输出滤波电容 (µF) | 2.2-10 |

    产品特点和优势


    1. 高效率:最高可达81%,适合节能应用。
    2. 可持续短路保护:确保电路的安全性。
    3. 低空载电流:空载输入电流低至8mA,适合长期运行的设备。
    4. 宽工作温度范围:可在-40℃至+105℃的环境中工作。
    5. 隔离电压:1500VDC的隔离电压确保电路的安全隔离。
    6. 国际标准引脚方式:便于集成到现有的系统中。

    应用案例和使用建议


    应用案例
    - 工业控制系统:用于需要高可靠性的工业自动化系统中,提供稳定且与输入电源隔离的输出电压。
    - 通信设备:适用于各类通信设备,如基站和路由器,提供稳定可靠的电源供应。
    使用建议
    - 在输入和输出端连接适当的滤波电容,以减少纹波和噪声。根据输出电压的不同,推荐使用的电容值如下:
    - 3.3/5VDC: 10µF/16V
    - 9VDC: 4.7µF/25V
    - 12/15/24VDC: 1µF/50V
    - 确保工作温度在安全范围内,特别是在高温环境下要降额使用。

    兼容性和支持


    BD-1WR3系列DC/DC模块电源符合UL/EN/BS EN/IEC标准,并具有良好的兼容性。制造商提供了详细的技术文档和应用指南,包括滤波电容选择、EMI解决方案等。如有需要,用户可以联系技术支持获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 输入电压不稳定导致输出波动
    2. 空载时电源发热严重
    解决方案
    1. 添加输入滤波电容:可以在输入端添加适当容量的电容,以平滑输入电压,减少电压波动。
    2. 增加散热措施:如果空载时电源发热严重,可以增加散热片或者采用强制风冷等方式改善散热效果。

    总结和推荐


    BD-1WR3系列DC/DC模块电源是一款高性能、高可靠性的产品。它的宽工作温度范围、高效率和高隔离电压使其在众多应用领域中表现出色。无论是工业控制还是通信设备,这款电源模块都能提供稳定的电源供应。因此,我们强烈推荐使用该产品。
    本文档基于广州金升阳科技有限公司BD-1WR3系列DC/DC模块电源技术手册进行编写,如需了解更多详情,请参考制造商的官方文档。

B1224D-1WR3参数

参数
最小输入电压 10.8V
功能 -
最大输出电压 24V
最小输出电压 -
同步整流器 -
开关频率 -
输出类型 -
最大输入电压 13.2V
输出数量 1
拓扑 -
长*宽*高 12.7mm*10.2mm*8.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

B1224D-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B1224D-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 B1224D-1WR3 B1224D-1WR3数据手册

B1224D-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.91 ¥ 33.0395
5+ $ 3.6202 ¥ 30.5904
10+ $ 3.5597 ¥ 30.0793
25+ $ 3.3347 ¥ 27.636
50+ $ 3.2292 ¥ 26.762
100+ $ 3.124 ¥ 25.8898
250+ $ 3.0221 ¥ 25.0458
500+ $ 2.8206 ¥ 23.3761
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.03
直接购买
加入购物车
