首页  >  产品百科  >  WRA2405S-1WR2

WRA2405S-1WR2

产品分类: DC-DC模块
产品描述: 1000μF 200KHz 自然空冷 79% 1W ±100mA ±5V 2 36V 18V SIP 22mm*9.5mm*12mm
供应商型号: 2725-WRA2405S-1WR2-ND
供应商: Digi-Key
标准整包数: 1

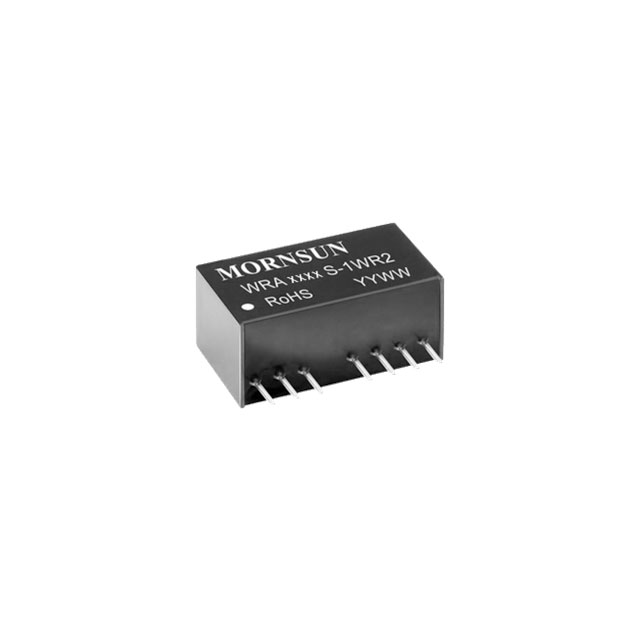

MORNSUN/广州金升阳科技 DC-DC模块 WRA2405S-1WR2

WRA2405S-1WR2概述

    DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列技术手册解析

    产品简介


    DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列 是一种高性能的 DC-DC 转换器,适用于通信设备、仪器仪表和工业电子应用。它采用超小型 SIP 封装,具备 1W 的输出功率,并且支持宽输入电压范围,可以在 -40℃ 至 +85℃ 的环境下稳定工作。这些电源模块拥有高效率、低纹波噪声、短路保护和输出可关断等功能,确保了其在各种应用中的可靠性和灵活性。

    技术参数


    - 输入电压:4.5-75VDC
    - 输出电压:±3V 至 ±24V
    - 满载效率:70% 至 81%
    - 隔离电压:1500VDC
    - 工作温度范围:-40℃ 至 +85℃
    - 最大容性负载:330µF 至 2700µF
    - 启动电压:4.5V 至 36VDC
    - 输入电流(满载):281mA 至 56mA
    - 反射纹波电流:30mA 至 55mA
    - 输入冲击电压:12VDC 至 100VDC
    - 纹波和噪声:最大值 29mVp-p
    - 绝缘电阻:1000MΩ
    - 短路保护:可持续短路,自恢复

    产品特点和优势


    - 超小型 SIP 封装:体积小巧,适合空间有限的应用场景。
    - 宽输入电压范围:适用于不同类型的电源输入,提高了通用性。
    - 高效率:最大满载效率达到 81%,减少了能源损耗。
    - 低纹波噪声:纹波和噪声控制在较低水平,确保输出信号的稳定性。
    - 短路保护和输出可关断:增强了系统的安全性。
    - 良好温度适应性:-40℃ 至 +85℃ 的工作温度范围,适用于极端环境。

    应用案例和使用建议


    这些电源模块广泛应用于通信设备、仪器仪表和工业电子设备。例如,在通信设备中,它们可以为微处理器、传感器和其他关键组件提供稳定的电力供应。对于仪器仪表,这些模块能够提供所需的直流电压,以保证测量的准确性。
    使用建议:
    - 加载要求:确保模块输出负载不低于额定负载的 5%。
    - 输入电流:使用稳定的电源,确保输出电流足够应付瞬时启动电流。
    - 电路设计:推荐使用图 2 和图 3 中的电路设计,以实现更好的纹波抑制和 EMI/EMS 性能。

    兼容性和支持


    这些电源模块具有良好的兼容性,能够与多种电子设备和系统集成。广州金升阳科技有限公司提供全面的技术支持和售后服务,确保用户能够顺利使用这些产品。此外,公司还提供产品定制服务,满足特定需求。

    常见问题与解决方案


    - Q:如何设置模块的关闭?
    - A:通过将 Ctrl 端连接到高电平(相对于输入地),使流入 Ctrl 端的电流为 5-10mA。
    - Q:输出负载过低会有什么影响?
    - A:输出负载过低可能导致纹波增大,但不影响产品的可靠性。建议负载不低于额定负载的 5%。
    - Q:模块出现故障怎么办?
    - A:请联系广州金升阳科技有限公司的技术支持团队,他们将提供专业的故障诊断和维修服务。

    总结和推荐


    DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列凭借其高效、稳定和可靠的性能,在通信设备、仪器仪表和工业电子应用中表现优异。其独特的设计和功能使其在市场上具有较强的竞争力。强烈推荐给需要高效率、低功耗和高稳定性的应用场合。

WRA2405S-1WR2参数

参数
输出电压组数 2
输出电流最大值 ±100mA
类型 -
输入电压最大值 36V
开关频率 200KHz
转换效率 79%
输入电压最小值 18V
特性 -
最大容性负载 1000μF
输出方式 -
输出总功率 1W
散热方式 自然空冷
输出电压 ±5V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
包装方式 管装

WRA2405S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA2405S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA2405S-1WR2 WRA2405S-1WR2数据手册

WRA2405S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ $ 4.914 ¥ 41.5233
库存: 65
起订量: 22 增量: 1
交货地:
最小起订量为:22
合计: ¥ 913.51
