首页  >  产品百科  >  WRB4803S-1WR2

WRB4803S-1WR2

产品分类: DC-DC模块
产品描述: 2700μF Remote On/Off 200KHz 自然空冷 75% 1W 303mA 3.3V 1 75V 36V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-WRB4803S-1WR2
供应商: 海外现货
标准整包数: 1

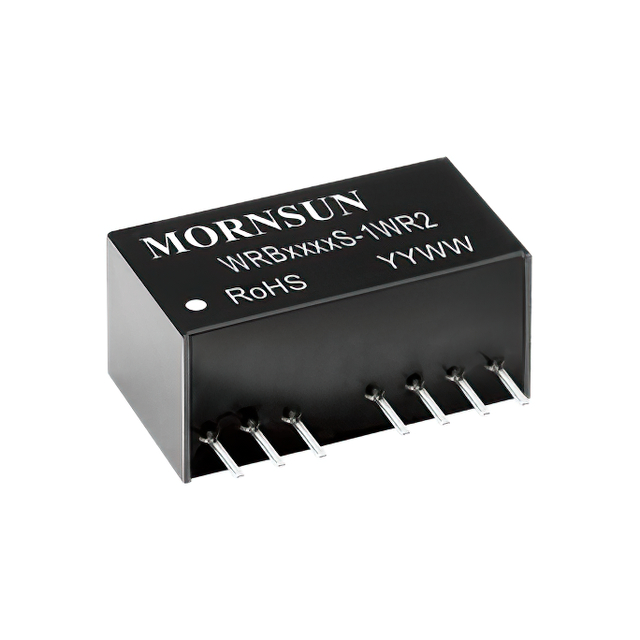

MORNSUN/广州金升阳科技 DC-DC模块 WRB4803S-1WR2

WRB4803S-1WR2概述

    # DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列技术手册

    产品简介


    DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列是一类高度集成的电源转换器,专门用于实现电压转换和隔离功能。这类电源模块广泛应用于通信设备、仪器仪表和工业电子产品中,为这些设备提供稳定可靠的电力供应。其主要功能包括高效地将输入电压转换为所需的输出电压,并通过SIP封装,确保在紧凑的空间内实现最佳的电源解决方案。

    技术参数


    以下是WRAS-1WR2 & WRBS-1WR2 系列产品的主要技术规格:
    | 参数 | 值 |

    | 输入电压范围 | 5VDC(4.5-9V)、12VDC(9-18V)、24VDC(18-36V)、48VDC(36-75V) |
    | 输出电压 | ±3V、±5V、±9V、±12V、±15V、±24V、3.3V |
    | 输出功率 | 1W |
    | 效率 | 70%至81% |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40℃至+85℃ |
    | 重量 | 4.5g |
    | 尺寸 | 22.00 x 9.50 x 12.00 mm |
    | 开关频率 | 200kHz |
    | 最大容性负载 | 1000µF 至 470µF |

    产品特点和优势


    1. 超小型SIP封装:节省空间,便于安装和使用。
    2. 宽输入电压范围:2:1输入范围,适用于多种不同输入电源。
    3. 高效率:最高可达81%,提升系统整体能效。
    4. 宽工作温度范围:-40℃至+85℃,适应极端环境条件。
    5. 隔离电压高:1500VDC,保证电气安全。
    6. 低纹波噪声:确保输出电压的稳定性。
    7. 短路保护(自恢复):提高产品的可靠性和使用寿命。
    8. 远程遥控和输出可关断功能:便于控制和管理电源。

    应用案例和使用建议


    应用案例
    WRAS-1WR2 & WRBS-1WR2 系列在通信设备、仪器仪表和工业电子等领域广泛应用。例如,在通信基站中,这些模块可以有效地将电信局提供的不稳定电压转换为设备所需的稳定电压。此外,它们还可以用于医疗设备、安防监控系统和工业自动化系统等场合。
    使用建议
    1. 输入电源:选择适当的输入电源,确保输出电流满足启动需求。详见图5。
    2. 输出负载:为确保最佳性能,输出负载应至少达到额定负载的5%。
    3. 外围电路设计:参照设计参考部分的推荐电路设计,可以有效降低EMI和EMS干扰。

    兼容性和支持


    该系列模块与其他电子元件或设备兼容良好,且具备出色的电气特性。厂商提供了详尽的技术支持文档和设计参考,以帮助用户更好地理解和应用这些产品。如有任何疑问,用户可以通过厂商的官方渠道获得技术支持。

    常见问题与解决方案


    问题1:如何控制模块的启停?
    解决方案:通过Ctrl端口控制。悬空或高阻时,模块正常输出;接入高电平时,模块关断。
    问题2:输入电压超出限定值怎么办?
    解决方案:确保输入电压不超过手册中规定的最大值,否则可能导致产品损坏。
    问题3:如何减小输出纹波?
    解决方案:增加外部电容Cin、Cout,或者选用串联等效阻抗值小的电容。

    总结和推荐


    WRAS-1WR2 & WRBS-1WR2 系列DC/DC模块电源是一款高性能、高可靠性的产品。它在紧凑的SIP封装中提供了高效的电压转换能力,并具备宽输入电压范围和宽工作温度范围等优势。特别适合于需要高可靠性和高效能的通信设备、仪器仪表和工业电子产品。基于其出色的表现和丰富的功能,我们强烈推荐这一系列的产品。
    广州金升阳科技有限公司提供的技术和售后支持也确保了用户能够轻松使用和维护这些产品。因此,无论是对于新项目还是已有系统升级,WRAS-1WR2 & WRBS-1WR2 系列都是您的理想选择。

WRB4803S-1WR2参数

参数
输入电压最大值 75V
类型 -
输出方式 -
输出总功率 1W
转换效率 75%
输出电流最大值 303mA
特性 Remote On/Off
输出电压 3.3V
散热方式 自然空冷
开关频率 200KHz
输入电压最小值 36V
最大容性负载 2700μF
输出电压组数 1
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
包装方式 管装

WRB4803S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB4803S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB4803S-1WR2 WRB4803S-1WR2数据手册

WRB4803S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
