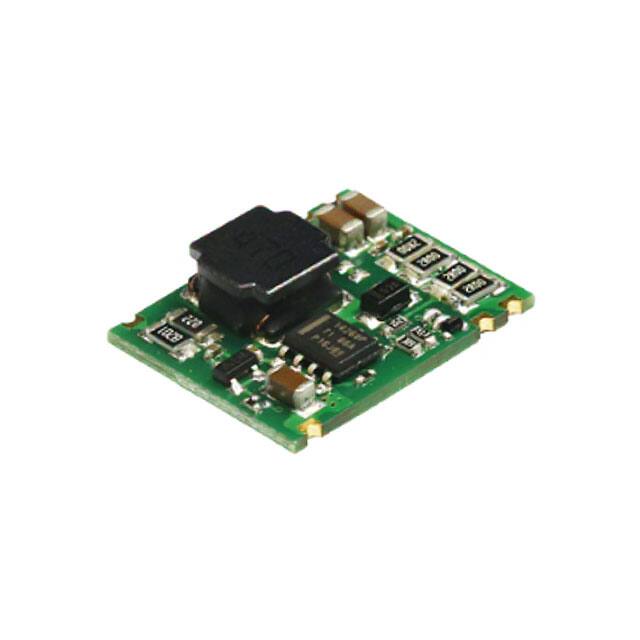

KC24JT-700R3

产品分类: AC-DC模块
产品描述: Remote On/Off,SCP 700mA 2.8V~33V 36V 贴片安装
供应商型号: 2725-KC24JT-700R3CT-ND
供应商: Digi-Key
标准整包数: 1
MORNSUN/广州金升阳科技 AC-DC模块 KC24JT-700R3

KC24JT-700R3概述

    KC24JT-xxxR3 系列 LED 驱动器技术手册

    1. 产品简介


    KC24JT-xxxR3 系列是一款高性能的大功率降压式 LED 恒流驱动器,专为高效率、宽输入电压范围和稳定的电流输出而设计。适用于各类高功率 LED 应用场景,如背光源、汽车照明、景观照明、路灯照明、商务照明及家用照明等。其核心特点是高效率、高可靠性以及多种调光方式的支持。

    2. 技术参数


    以下是 KC24JT-xxxR3 系列的关键技术参数:
    - 效率:高达 94%
    - 输入电压范围:6-36VDC
    - 输出电流:
    - KC24JT-300R3:300mA(±1% 稳定性)
    - KC24JT-700R3:700mA(±1% 稳定性)
    - 纹波与噪声:≤150mVp-p
    - 温度漂移系数:±0.05%/℃
    - 工作温度范围:-40℃ 至 +71℃
    - 开关频率:450-550kHz
    - 认证:符合 EN 62368-1 和 BS EN 62368-1,满足 RoHS 标准
    - 平均无故障时间:≥1500 khours

    3. 产品特点和优势


    - 高效率:最高可达 94%,降低能耗并提高系统整体效率。
    - 宽输入电压范围:适应多种电源条件,灵活性强。
    - 稳定性:输出电流精确到 ±1%,保证 LED 光输出的均匀性。
    - 保护机制:具备可持续短路保护、过温保护等功能。
    - 灵活调光:支持模拟调光和 PWM 调光两种方式,适合不同的场景需求。
    - 小型化设计:采用开板超薄 SMD 封装,便于集成。

    4. 应用案例和使用建议


    KC24JT-xxxR3 系列非常适合以下应用场景:
    - 背光源:用于显示器或电视背光。
    - 汽车照明:如仪表盘灯光或氛围灯。
    - 户外照明:如景观灯、路灯等。
    使用建议:
    - 在实际应用中,如果需要进一步保护 LED,可在每个支路或总电路中加入正温度系数 PTC 元件。
    - 使用 PWM 调光时,为避免人眼可见的闪烁,建议将频率设在 100Hz 以上。

    5. 兼容性和支持


    KC24JT-xxxR3 系列具有良好的兼容性,可与多种 LED 类型无缝连接。同时,制造商提供全面的技术支持和售后服务,包括详细的应用指南和技术文档下载服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | PWM 调光时 LED 发生闪烁 | 增加 PWM 信号的频率至 100Hz 以上 |
    | 驱动器过热 | 加强散热设计或降低输入电压 |
    | 无法正常点亮 | 检查连接线路是否正确,确认输入电压是否达标 |

    7. 总结和推荐


    KC24JT-xxxR3 系列以其卓越的性能和多样化的功能成为 LED 驱动领域的标杆产品。其高效节能、稳定可靠的特点使其在多个行业中占据重要地位。推荐设计师和工程师在高功率 LED 应用场景中优先选择该系列驱动器。
    最终评价:强烈推荐使用!

KC24JT-700R3参数

参数
输出电流最大值 700mA
输入电压最大值 36V
输出方式 -
输出总功率 -
输入电压最小值 -
类型 -
特性 Remote On/Off,SCP
开关频率 -
输出电压组数 -
转换效率 -
散热方式 -
最大容性负载 -
输出电压 2.8V~33V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC24JT-700R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

KC24JT-700R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 KC24JT-700R3 KC24JT-700R3数据手册

KC24JT-700R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.737 ¥ 23.1277
库存: 366
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.12
