WRF2409S-3WR2

产品分类: DC-DC模块
产品描述: 1000μF Remote On/Off 250KHz 自然空冷 83% 3W 333mA 9V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-WRF2409S-3WR2
供应商: 海外现货
标准整包数: 1

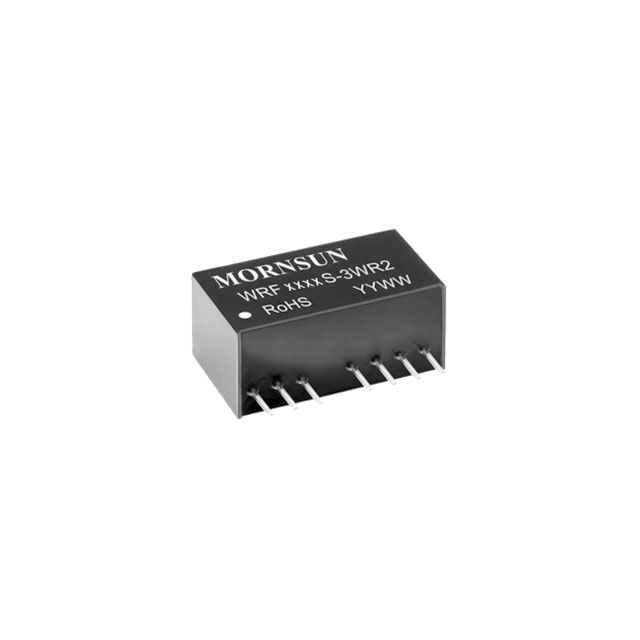

MORNSUN/广州金升阳科技 DC-DC模块 WRF2409S-3WR2

WRF2409S-3WR2概述

    # DC/DC 模块电源 WRES - 3WR2 & WRFS - 3WR2 系列技术手册

    产品简介


    DC/DC 模块电源 WRES - 3WR2 & WRFS - 3WR2 系列是一款高集成度、高效能的隔离型 3W DC-DC 转换器。该系列产品广泛应用于通信设备、仪器仪表和工业电子领域。它具有宽输入电压范围(2:1)和紧凑的 SIP 封装,使得安装更为方便且占用空间更小。

    技术参数


    输入特性
    - 输入电压范围:5VDC(4.5-9V)、12VDC(9-18V)、24VDC(18-36V)、48VDC(36-75V)
    - 输入电流(满载/空载):范围较大,具体数值参见选型表
    - 启动电压范围:5VDC (3.5-4.5V),12VDC (4.5-9V),24VDC (11-18V),48VDC (24-36V)
    - 输入滤波器类型:电容滤波
    - 输入冲击电压:5VDC (-0.7V),12VDC (-0.7V),24VDC (-0.7V),48VDC (-0.7V)
    输出特性
    - 输出电压精度:±1%至±3%
    - 空载输出电压精度:±1.5%至±5%
    - 线性调节率:±0.2%至±0.5%
    - 负载调节率:±0.4%至±0.75%
    - 瞬态恢复时间:0.5ms至3ms
    - 纹波&噪声:不同型号有所不同,具体数值参见选型表
    通用特性
    - 绝缘电压:3000VDC
    - 绝缘电阻:1000MΩ
    - 隔离电容:30pF至50pF
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 工作时外壳温升:+25℃
    EMC 特性
    - EMI 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS B
    - EMS:多种抗干扰能力,包括静电放电、辐射抗扰度、脉冲群抗扰度、浪涌抗扰度等

    产品特点和优势


    1. 超小型 SIP 封装:紧凑设计便于安装。
    2. 宽输入电压范围:满足多种电源输入需求。
    3. 隔离电压:高达 3000VDC,确保安全。
    4. 高功率密度:适合空间受限的应用场合。
    5. 短路保护(自恢复):增加系统稳定性。
    6. 输出可关断:增强控制灵活性。
    7. 通过 EN60950 认证:提高产品质量和可靠性。

    应用案例和使用建议


    应用案例
    该系列产品广泛应用于通信设备、仪器仪表和工业电子等领域,如网络设备、自动化控制系统等。
    使用建议
    1. 负载要求:最小负载不能小于额定负载的 5%。
    2. 电源选择:确保电源输出电压和电流满足模块需求。
    3. 纹波处理:可通过外部电容来减小输入输出纹波。
    4. EMC 设计:参考手册中推荐电路,以增强电磁兼容性。

    兼容性和支持


    该产品具有良好的兼容性,可以与不同的电子设备和系统集成。广州金升阳科技有限公司提供全面的技术支持和售后服务,包括产品定制和参数调整服务。

    常见问题与解决方案


    问题与解决方案
    1. 纹波过大:
    - 解决方案:增加外部电容,调整滤波电路。
    2. 启动困难:
    - 解决方案:确保输入电压在规定的范围内,并检查电源输出电流。
    3. 模块损坏:
    - 解决方案:检查输入电流和电压,避免超出额定范围。

    总结和推荐


    综合评估
    WRES - 3WR2 & WRFS - 3WR2 系列 DC/DC 模块电源以其高效能、高集成度和广泛的应用领域成为市场上备受青睐的产品。它的超小型封装和高性能使得其在通信设备和工业电子领域中具有明显的优势。
    推荐结论
    强烈推荐使用广州金升阳科技有限公司的 WRES - 3WR2 & WRFS - 3WR2 系列 DC/DC 模块电源,特别是在对空间要求严格和需要高稳定性的应用场景中。

WRF2409S-3WR2参数

参数
类型 -
输出总功率 3W
输出方式 -
输出电流最大值 333mA
最大容性负载 1000μF
输出电压 9V
特性 Remote On/Off
转换效率 83%
散热方式 自然空冷
输入电压最小值 18V
输出电压组数 2
开关频率 250KHz
输入电压最大值 36V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRF2409S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF2409S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF2409S-3WR2 WRF2409S-3WR2数据手册

WRF2409S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2772 ¥ 27.6927
库存: 1
起订量: 181 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.69
