URE2405P-6WR3

产品分类: DC-DC模块
产品描述: 680μF 4:1超宽电压输入,隔离稳压正负双路/单路输出 300KHz 自然空冷 80% 6W 2.083A ±5V 2 36V 9V DC DIP 31.6mm*20.3mm*10.2mm
供应商型号: SG-URE2405P-6WR3
供应商: 期货订购
标准整包数: 1

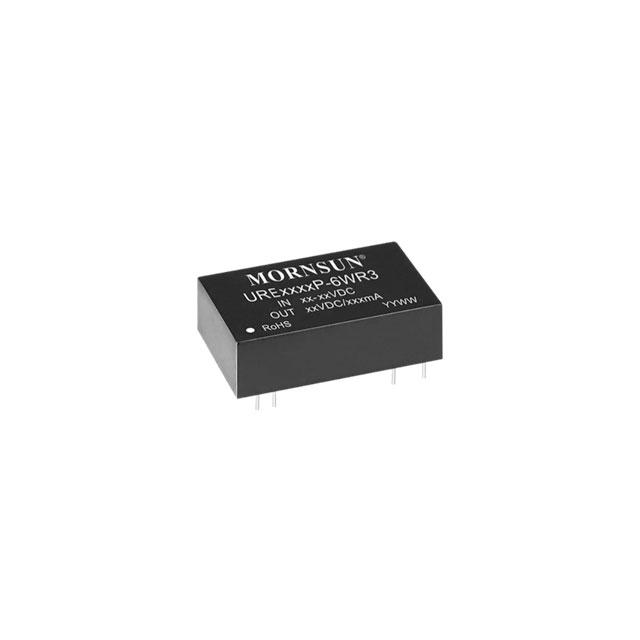

MORNSUN/广州金升阳科技 DC-DC模块 URE2405P-6WR3

URE2405P-6WR3概述

    # MORNSUN UREP-6WR3 & URFP-6WR3 系列 6W 隔离型DC-DC转换器技术手册

    产品简介


    MORNSUN的UREP-6WR3和URFP-6WR3系列是超宽输入电压范围的隔离型6W DC-DC转换器,采用DIP封装形式。此系列产品支持单/双输出电压模式,具有高效率(最高可达88%)及超低待机电流消耗(仅0.12W),并具备过压、过流和短路保护等多种保护机制。该系列产品适用于工业控制、电力系统、仪器仪表及通信等多个领域,是一款高性能、高可靠性的电源模块。

    技术参数


    以下是UREP-6WR3和URFP-6WR3系列的技术参数概述:
    输入规格
    - 输入电压范围:9V至75V(URE系列:24V;URF系列:48V)
    - 典型输入电流:全负载时,URE系列为268mA,URF系列为134mA
    - 无负载功耗:低至0.12W
    - 起动电压:URE系列为9V,URF系列为18V
    - 反射纹波电流:最大20A
    - 最大瞬态电压:URE系列为50V,URF系列为100V
    - 输入过压保护:URE系列6.5V至24V,URF系列15.5V至48V
    输出规格
    - 单输出电压:±5V、±12V、±15V、±24V
    - 双输出电压:±3.3V、±5V
    - 满载效率:高达88%
    - 输出电压精度:5%-100%负载时,±1%(单输出);±2%(双输出)
    - 输出平衡度:±0.5%(双输出,平衡负载)
    工作环境
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 隔离强度:输入输出之间测试电压为3000VDC
    - 冷却方式:自然对流
    保护功能
    - 输入欠压保护
    - 输出短路保护、过压保护、过流保护
    - 自恢复短路保护
    电磁兼容性
    - 符合CISPR32/EN55032 Class A标准,无需额外组件即可满足Class B标准要求

    产品特点和优势


    1. 超宽输入电压范围:支持4:1的输入电压范围,适应多种不同供电环境。
    2. 高效率设计:最高效率可达88%,降低能耗,提升系统整体能效。
    3. 卓越的可靠性:内置多种保护机制,确保长期稳定运行。
    4. 低待机功耗:待机状态下功耗仅为0.12W,节能环保。
    5. 全球认证:通过多项国际安全标准如IEC60950、UL60950、EN60950。

    应用案例和使用建议


    UREP-6WR3和URFP-6WR3系列广泛应用于工业自动化、医疗设备、轨道交通等领域。为了更好地发挥其性能,在实际应用中可以参考以下建议:
    - 增加输入输出电容以减少纹波,但需确保不超过规定的最大电容值。
    - 在高EMI环境中使用推荐电路图中的滤波方案以提高抗干扰能力。
    - 若需要双输出,建议保持负载不平衡度≤±5%,否则可能影响性能。

    兼容性和支持


    本产品与大多数主流电子系统兼容,同时提供详尽的技术文档和技术支持服务。如有特殊需求或定制化请求,可直接联系厂家的技术团队进行咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动电压超出范围 | 检查并调整输入电压到规定范围内 |
    | 输出电压不稳定 | 检查负载是否均衡,调整输出电容 |
    | EMC性能不佳 | 使用推荐的EMI滤波电路重新测试 |

    总结和推荐


    综上所述,MORNSUN的UREP-6WR3与URFP-6WR3系列6W隔离型DC-DC转换器凭借其广泛的输入电压适应性、高效的能量转换效率及全面的安全防护措施,在众多行业中表现出色。无论是作为备用电源还是主供电源,这款产品都值得信赖。我们强烈推荐此系列产品用于各类需要高稳定性、高可靠性的场合。

URE2405P-6WR3参数

参数
散热方式 自然空冷
输入电压最大值 36V
输入电压最小值 9V
输出电压组数 2
输出电流最大值 2.083A
输出方式 DC
输出电压 ±5V
输出总功率 6W
开关频率 300KHz
类型 -
转换效率 80%
特性 4:1超宽电压输入,隔离稳压正负双路/单路输出
最大容性负载 680μF
长*宽*高 31.6mm*20.3mm*10.2mm
通用封装 DIP
应用等级 工业级
包装方式 管装

URE2405P-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URE2405P-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URE2405P-6WR3 URE2405P-6WR3数据手册
