VRB2405YMD-10WR3

产品分类: DC-DC模块
产品描述: 2200μF 350KHz 自然空冷 82% 10W 2A 5V 1 36V 18V DIP 25.4mm*25.4mm*11.7mm
供应商型号: 17M-VRB2405YMD-10WR3
供应商: 云汉优选
标准整包数: 1

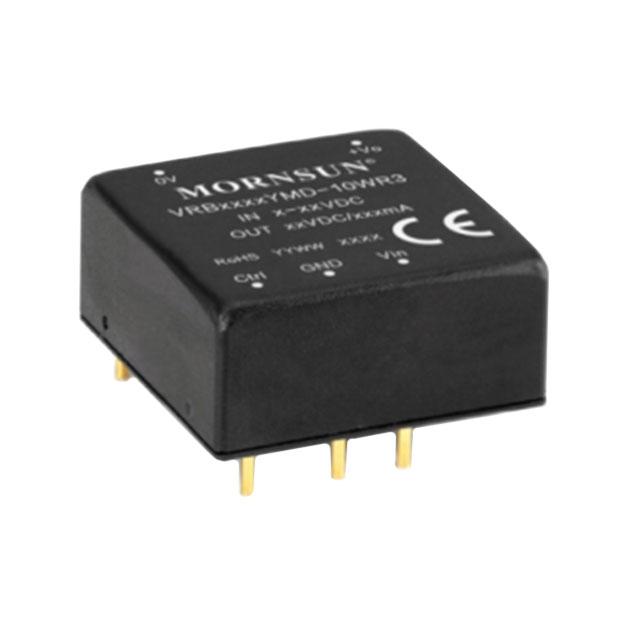

MORNSUN/广州金升阳科技 DC-DC模块 VRB2405YMD-10WR3

VRB2405YMD-10WR3概述

    VRAYMD-10WR3 & VRBYMD-10WR3系列DC/DC转换器

    1. 产品简介


    VRAYMD-10WR3和VRBYMD-10WR3系列是莫仕森广州科技有限公司生产的10W隔离型DC-DC转换器。该系列产品具有宽输入电压范围(2:1)和高效率(最高可达88%),适用于工业控制、电力设备、仪器仪表及通信等领域。其紧凑的设计(DIP封装)使其能够在有限的空间内发挥高效能。

    2. 技术参数


    - 输入电压范围:5VDC(4.5-9VDC)、12VDC(9-18VDC)、24VDC(18-36VDC)、48VDC(36-75VDC)
    - 输出电流:5VDC系列(最大1.2A)、12VDC系列(最大40mA)、24VDC系列(最大40mA)、48VDC系列(最大80mA)
    - 效率:最高可达88%,具体数值根据不同型号而异
    - 负载能力:电容性负载最大为2500μF
    - 启动电压:5VDC系列(最低4.5VDC)、12VDC系列(最低9VDC)、24VDC系列(最低18VDC)、48VDC系列(最低36VDC)
    - 工作温度范围:-40℃至+85℃
    - 绝缘耐压测试:1500VDC
    - 输入反向极性保护:适用于底盘安装(A2S)和DIN导轨安装(A4S)

    3. 产品特点和优势


    - 宽输入电压范围:提供更广泛的输入电压选择,增加灵活性。
    - 高效率:最高可达88%,减少能源损耗。
    - 低待机功耗:仅0.12W,提高整体系统能效。
    - 多重保护机制:包括输入欠压保护、过流保护、过压保护及短路保护,确保稳定运行。
    - 电磁兼容性:符合CISPR32/EN55032 CLASS A标准,无需额外组件即可实现。
    - 温度适应性:可在-40℃至+85℃的环境中工作,适用于严苛的工业环境。

    4. 应用案例和使用建议


    这些转换器适用于多种工业控制系统,如工业自动化设备、电源管理模块及各类测量设备。例如,在电力传输设备中,可通过适当的电容选择和电路布局优化以降低输入和输出纹波。建议在实际应用中适当增加输入和输出电容(Cin和Cout)以进一步减少纹波,确保系统稳定运行。

    5. 兼容性和支持


    - 安装方式:提供底盘安装(A2S)和DIN导轨安装(A4S)两种选项,适合不同应用场景。
    - 技术支持:制造商提供详细的安装指南和技术支持服务,如有需要可联系公司技术人员获取更多信息。

    6. 常见问题与解决方案


    - 问题1:如何连接外部保护电路?
    - 解答:根据不同的输入电压(5VDC、12VDC、24VDC、48VDC),使用推荐的电路图进行连接。例如,对于24VDC输入系列,建议使用MOV和FUSE进行保护。
    - 问题2:如何降低启动电压?
    - 解答:可以通过选择低启动电压的型号或调整输入电路中的元件值来降低启动电压。
    - 问题3:如何提高效率?
    - 解答:减少负载电流,确保输入电压在额定范围内,并合理选择输出电容以降低纹波。

    7. 总结和推荐


    VRAYMD-10WR3和VRBYMD-10WR3系列DC-DC转换器以其高效率、宽输入范围和多重保护功能在同类产品中脱颖而出。它们不仅符合严格的电磁兼容性标准,还具备出色的温度适应性。对于需要高性能、稳定可靠的DC-DC转换解决方案的应用场景,强烈推荐使用本系列产品。

VRB2405YMD-10WR3参数

参数
输入电压最大值 36V
散热方式 自然空冷
最大容性负载 2200μF
输出电压组数 1
输出总功率 10W
开关频率 350KHz
输入电压最小值 18V
输出方式 -
输出电流最大值 2A
输出电压 5V
类型 -
转换效率 82%
特性 -
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
包装方式 管装

VRB2405YMD-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB2405YMD-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB2405YMD-10WR3 VRB2405YMD-10WR3数据手册
