QC962-8A

产品分类: IGBT开关模块
产品描述: DC to DC Converter Module
供应商型号: SG-QC962-8A
供应商: 期货订购
标准整包数: 1

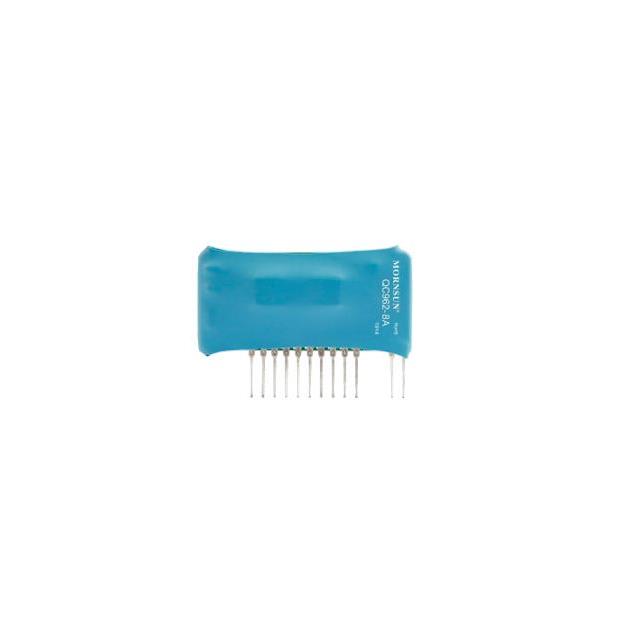

MORNSUN/广州金升阳科技 IGBT开关模块 QC962-8A

QC962-8A概述

    IGBT 驱动器 QC962-8A 技术手册解析

    产品简介


    QC962-8A 是由广州金升阳科技有限公司推出的混合集成型 IGBT 驱动器。该产品主要用于控制 IGBT(绝缘栅双极晶体管)的开关,广泛应用于通用变频器、交流伺服驱动系统、不间断电源(UPS)和电焊机等领域。它的主要功能是接收来自控制器的方波信号,并通过电气隔离和放大后传输到 IGBT 的栅极,进而控制 IGBT 的开启与关断。此外,该驱动器还具备短路保护和故障检测功能,能够提高系统的可靠性和安全性。

    技术参数


    | 项目 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 供电电源输入电压 | VCC | DC | 14 | 15 V |
    | 供电电源输入电压 | VEE | DC | -7 | -10 V |
    | 高电平信号输入电流 | IH | I 端子 13-14 之间 | 10 | 16 | 20 | mA |
    | 高电平信号输入电压 | VIH | 未接限流电阻时 | 5.25 V |
    | 高电平时输出电压 | VOH | f=20kHz | 13 | 14 V |
    | 低电平时输出电压 | VOL -6 | -9 V |
    | 开关频率 | f | Rg = 5Ω | 0 | 20 | 40 | kHz |
    | 开通延迟时间 | TPLH | IH=16mA, VCC=15V, VEE=-10V, Rg=2Ω, f=20kHz 0.4 | 1 | µs |
    | 开通上升时间 | TR 0.6 | 0.8 | µs |
    | 关断延迟时间 | TPHL 0.6 | 1.3 | µs |
    | 关断下降时间 | TF 0.4 | 0.8 | µs |
    | 保护阀值电压 | VOCP | VCC=15V, VEE=-10V 9.2 V |
    | 保护复位时间 | Ttimer 1 | 1.3 | 2 | ms |
    | 故障输出电流 | FO | I 8 脚输入电流,R=4.7K 5 mA |

    产品特点和优势


    QC962-8A 的主要特点包括:
    - 高共模抑制比(CMRR)光耦:典型值为 30kV/µs,最小值为 15kV/µs,提供了卓越的电磁干扰(EMI)抑制能力。
    - 正、负双电源供电:增强了系统的稳定性和可靠性。
    - 兼容 CMOS & TTL 电平:简化了与不同控制器的接口。
    - 高隔离电压光耦:3750Vrms,确保了信号传输的安全性。
    - 短路保护和故障输出功能:实时监测 IGBT 状态,及时采取保护措施。
    - 软关断及定时复位功能:避免 IGBT 在故障条件下受损。
    - 短路检测抑制时间(盲区)可调:提高了适应性。
    - 开关频率高达 40kHz:适合高频应用场合。
    - 管脚及功能兼容 M57962AL:方便用户替换现有设计。

    应用案例和使用建议


    QC962-8A 在通用变频器、交流伺服驱动系统、不间断电源(UPS)和电焊机中广泛应用。以下是实际使用中的几个建议:
    1. 信号延迟问题:当 IGBT 驱动器在高速工作时,应注意信号延迟对系统的影响。图 3 展示了信号延迟和上升/下降时间特性。
    2. 环境温度与工作频率降额:图 4 显示了在不同环境温度和工作频率下的安全工作区域,确保在高温环境下工作频率降低,避免过热。
    3. 参数调节:用户可以通过外接电阻和电容来调节过流保护阈值电压和短路保护抑制时间。例如,图 7 至图 9 展示了保护抑制时间的测试和调节方法。

    兼容性和支持


    QC962-8A 与 M57962AL 系列产品兼容,用户可以直接替换而无需修改现有电路。但需要注意以下几点:
    - 功能脚位 7 和 2 分别增加了保护阈值调节功能和短路保护抑制时间调节功能。
    - 产品最大输出峰值电流为 8A,相较于 M57962AL 有所增加,可根据实际电路需要调节栅极限流电阻 Rg。
    更多相关信息和详细资料,用户可以参考官方网站的应用笔记 www.mornsun.cn。

    常见问题与解决方案


    1. 信号延迟问题:检查信号线路是否符合图 3 中的标准。适当缩短信号线路长度或采用双绞线,以减少延迟。
    2. 过热问题:参照图 4 中的工作频率降额曲线,根据实际环境温度调整工作频率。
    3. 过流保护故障:参考表中的过流保护阈值电压调节特性,调整相应的电阻值,确保电压值在合理范围内。
    4. 短路保护问题:根据表中的短路保护抑制时间调节特性,通过调整电容和电阻来达到理想的抑制时间。

    总结和推荐


    QC962-8A 作为一款高性能的 IGBT 驱动器,凭借其高共模抑制比、双电源供电、兼容多种电平和高隔离电压等特点,在多个应用领域表现出色。它的短路保护和故障检测功能极大地提升了系统的可靠性和安全性。推荐在需要高性能、高可靠性的工业控制系统中使用 QC962-8A,尤其适用于通用变频器、交流伺服驱动系统和 UPS 等应用场合。

QC962-8A参数

参数
集电极电流 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 -
最大集电极发射极饱和电压 -
配置 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QC962-8A厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QC962-8A数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 IGBT开关模块 MORNSUN/广州金升阳科技 QC962-8A QC962-8A数据手册

QC962-8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.97
50+ ¥ 28.5
100+ ¥ 27.55
500+ ¥ 26.6
1000+ ¥ 25.65
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.97
直接购买
加入购物车
