首页  >  产品百科  >  WRB4805ZP-3WR2

WRB4805ZP-3WR2

产品分类: DC-DC模块
产品描述: 4700μF Remote On/Off 200KHz 自然空冷 82% 3W 600mA 5V 1 75V 36V Fixed DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: 2725-WRB4805ZP-3WR2-ND
供应商: Digi-Key
标准整包数: 1

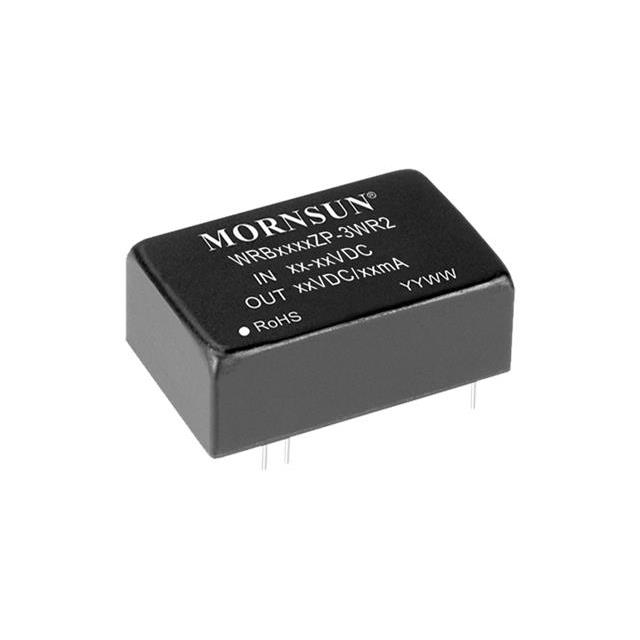

MORNSUN/广州金升阳科技 DC-DC模块 WRB4805ZP-3WR2

WRB4805ZP-3WR2概述

    电子元器件产品技术手册 —— WRAZP-3WR2 & WRBZP-3WR2 系列

    产品简介


    WRAZP-3WR2 & WRBZP-3WR2 系列 是一款高性能的 3W DC-DC 隔离电源模块。该系列产品提供广泛的输入电压范围和多种输出电压选择,以适应各种不同的应用需求。其 DIP 封装便于安装和布线,广泛应用于通信设备、仪器仪表和工业电子等领域。

    技术参数


    - 输入电压范围:2:1(如 5V 输入对应 4.5V 至 9V)
    - 输出电压:±5V、±9V、±12V、±15V 等,具体根据型号不同而异
    - 满载效率:高达 86%
    - 隔离电压:1500VDC
    - 短路保护:具备自恢复功能
    - 工作温度范围:-40℃ 到 +85℃
    - 纹波和噪声:100 mVp-p(24V 输出),其他输出≤80 mVp-p
    - 开关频率:200 kHz(PFM 工作模式)

    产品特点和优势


    - 宽电压输入:2:1 的宽电压输入范围提供了更大的灵活性。
    - 高效率:高达 86% 的效率意味着较低的能源损耗和更好的能源利用效率。
    - 短路保护:具备可持续短路保护,提高系统的可靠性和安全性。
    - 优良的工作环境:能够在极端的温度环境下稳定运行,满足工业级应用的需求。
    - 高绝缘等级:1500VDC 的隔离电压和高绝缘电阻保证了模块的安全性和稳定性。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于路由器、交换机等通信设备中的电源供应。
    - 仪器仪表:适合医疗设备、测试设备等对电源稳定性要求高的场合。
    - 工业电子:适用于工厂自动化控制系统、测量仪器等需要高效能电源的环境。
    使用建议:
    - 负载要求:使用时输出最小负载不能低于额定负载的 5%,否则可能影响纹波特性。
    - 电路设计:建议使用推荐的测试电路(图 2),若需进一步降低纹波,可以增大输入输出外接电容值。
    - EMC 解决方案:推荐电路(图 3)提供了完整的 EMC 解决方案,以确保产品的稳定性和抗干扰能力。

    兼容性和支持


    - 兼容性:该产品与其他电子元器件和设备具有良好的兼容性,可广泛应用于各类系统中。
    - 技术支持:广州金升阳科技有限公司提供全面的技术支持和服务,如有任何问题,可随时联系技术人员获取帮助。

    常见问题与解决方案


    问题 1:输入电压不稳定怎么办?
    - 解决方案:确保输入电源的输出电压波动范围和纹波电压不超出模块本身的要求。
    问题 2:输出纹波过大怎么办?
    - 解决方案:增加输入输出电容,或选择阻抗值更小的电容。
    问题 3:产品出现短路保护怎么办?
    - 解决方案:检查负载连接是否正确,确保输入电压不超过最大值,重新启动后即可恢复正常工作。

    总结和推荐


    综合评估:
    WRAZP-3WR2 & WRBZP-3WR2 系列具有广泛的适用性、高效率、良好的电气特性和出色的环境适应性。其独特的技术特点使其在多个领域具有显著的竞争优势。
    推荐:
    强烈推荐在需要高效率、高稳定性和良好电磁兼容性的应用场合中使用 WRAZP-3WR2 & WRBZP-3WR2 系列 DC-DC 模块电源。这些产品不仅能够满足当前的应用需求,还具备足够的灵活性以应对未来的技术升级。

WRB4805ZP-3WR2参数

参数
输出电压组数 1
输出总功率 3W
特性 Remote On/Off
输入电压最小值 36V
转换效率 82%
散热方式 自然空冷
开关频率 200KHz
输入电压最大值 75V
输出电压 5V
输出电流最大值 600mA
类型 -
最大容性负载 4700μF
输出方式 Fixed
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRB4805ZP-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB4805ZP-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB4805ZP-3WR2 WRB4805ZP-3WR2数据手册

WRB4805ZP-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7965 ¥ 57.4304
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.43
直接购买
加入购物车
