首页  >  产品百科  >  WRA0505S-1WR2

WRA0505S-1WR2

产品分类: DC-DC模块
产品描述: 1000μF 200KHz 自然空冷 73% 1W ±100mA ±5V 2 9V 4.5V SIP 22mm*9.5mm*12mm
供应商型号: ESY-WRA0505S-1WR2
供应商: 海外现货
标准整包数: 1

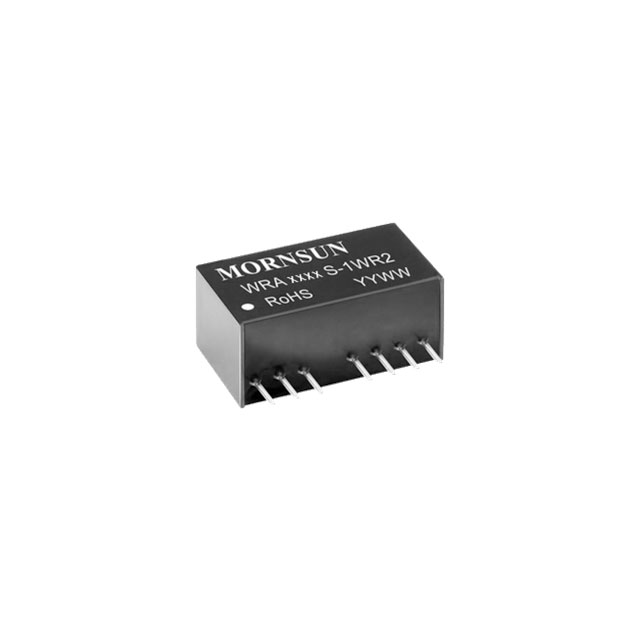

MORNSUN/广州金升阳科技 DC-DC模块 WRA0505S-1WR2

WRA0505S-1WR2概述

    WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源技术手册解析

    产品简介


    WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源是由广州金升阳科技有限公司推出的高性能产品,适用于广泛的电压输入范围和多种负载需求。这些模块电源主要提供1W的输出功率,并具备隔离稳压正负双路或单路输出的能力,广泛应用于通信设备、仪器仪表和工业电子等领域。其超小型SIP封装,不仅节省空间,还提供了出色的性能表现。

    技术参数


    | 参数项 | 描述 |

    | 输入电压范围 | 5VDC (4.5-9V), 12VDC, 24VDC, 48VDC |
    | 输出电压精度 | ±2%~±5% |
    | 空载输出电压精度 | ±1.5%~±5% |
    | 纹波和噪声 | ≤10mVp-p |
    | 启动电压 | 4.5VDC, 9VDC, 18VDC, 36VDC |
    | 隔离电压 | 1500VDC |
    | 最大容性负载 | 1000µF-470µF |
    | 温度范围 | -40°C to +85°C |

    产品特点和优势


    1. 超小型SIP封装:节省电路板空间,便于集成。
    2. 宽输入电压范围:2:1输入电压范围,适应不同电压输入需求。
    3. 隔离电压:1500VDC的高隔离电压,确保信号完整性。
    4. 低纹波噪声:≤10mVp-p的低纹波噪声,提升信号质量。
    5. 短路保护和可持续输出关断:提高系统可靠性,延长使用寿命。
    6. 高效的转换效率:在满负载条件下达到70%-80%的转换效率。

    应用案例和使用建议


    - 通信设备:提供稳定可靠的电源供给,增强通信设备的稳定性和可靠性。
    - 仪器仪表:适合用于需要高精度和低纹波的应用场景。
    - 工业电子:在工业环境中,能够承受严苛的工作条件,确保系统运行稳定。
    使用建议:
    1. 负载要求:确保模块输出最小负载不小于额定负载的5%,可以使用电阻作为假负载。
    2. 输入电流:根据不同的输入电压范围选择合适的电源输出电流,确保电源充足。

    兼容性和支持


    这些DC/DC模块电源与各类电源和其他电子元件具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,包括技术咨询、售后服务和技术培训等,确保用户能够正确使用和维护这些产品。

    常见问题与解决方案


    1. 纹波噪声过大:检查输入电源的质量,确保电源电压稳定且纹波在可接受范围内。
    2. 启动困难:检查输入电压是否达到启动电压,确保输入电源的输出电流足够。
    3. 输出不稳定:确保负载的平衡性,避免负载不平衡导致输出不稳定。

    总结和推荐


    WRAS-1WR2 & WRBS-1WR2系列DC/DC模块电源凭借其小巧的体积、宽泛的输入电压范围、优秀的电气特性和可靠性,在众多应用场合中表现出色。特别适合于通信、仪器仪表和工业电子领域。因此,强烈推荐给需要高性能、高可靠性的电源解决方案的用户。

WRA0505S-1WR2参数

参数
输出电压 ±5V
输出总功率 1W
输出电流最大值 ±100mA
开关频率 200KHz
输出方式 -
输入电压最小值 4.5V
散热方式 自然空冷
输入电压最大值 9V
特性 -
转换效率 73%
最大容性负载 1000μF
输出电压组数 2
类型 -
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
包装方式 管装

WRA0505S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA0505S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA0505S-1WR2 WRA0505S-1WR2数据手册

WRA0505S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8654 ¥ 24.2127
库存: 1
起订量: 207 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.21
直接购买
加入购物车
