G0512S-2WR2

产品分类: DC-DC模块
产品描述: 220μF 100KHz 自然空冷 78% 2W ±83mA ±12V 2 5.5V 4.5V SIP 19.5mm*9.8mm*12.5mm
供应商型号: SG-G0512S-2WR2
供应商: 期货订购
标准整包数: 1

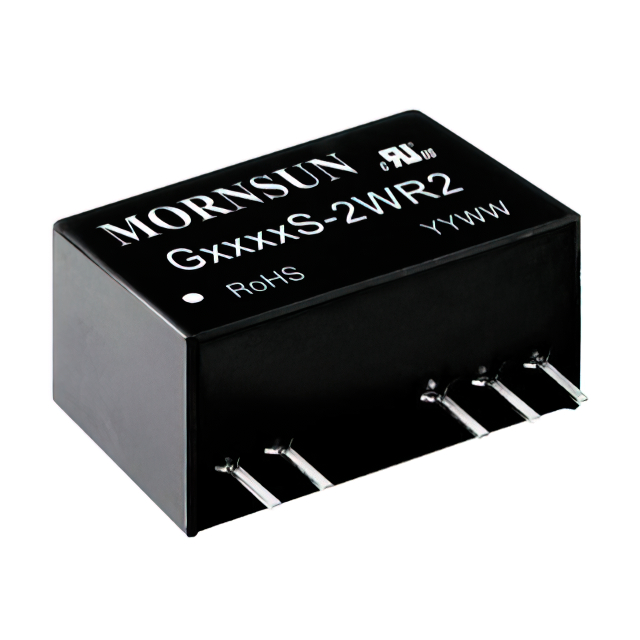

MORNSUN/广州金升阳科技 DC-DC模块 G0512S-2WR2

G0512S-2WR2概述

    DC/DC 模块电源 GS-2WR2 & HS-2WR2 系列产品概述

    1. 产品简介


    产品类型:DC/DC 模块电源
    主要功能:该系列产品具有非稳压正负双路/单路输出的特点,通过加强绝缘,确保高效的电能转换和稳定的输出。
    应用领域:适用于医疗、电力、IGBT 驱动等需要高隔离度、低泄漏电流的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5VDC, 12VDC, 15VDC, 24VDC |
    | 输出电压范围 | ±5V, ±9V, ±12V, ±15V |
    | 满载效率 | 高达84% |
    | 满载输出电流 | 5VDC 输出:±200mA, ±111mA, ±83mA, ±67mA |
    | 空载/满载输入电流 | 5VDC:35mA / 520mA; 12VDC:15mA / 217mA; 15VDC:18mA / 171mA; 24VDC:10mA / 106mA |
    | 绝缘电压 | 输入-输出:4200VAC, 6000VDC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | EMC 标准 | EN60601-1-2/CISPR 11 GROUP1 CLASS B |

    3. 产品特点和优势


    - SIP 封装:小巧紧凑的设计方便安装。
    - 效率高达 84%:节能高效。
    - 加强绝缘:隔离电压可达4200VAC或6000VDC。
    - 低漏电流:患者漏电流最大2µA。
    - 内置滤波器:降低输入纹波,提高稳定性。
    - 内部贴片化设计:易于集成到各种电路板中。
    - 通过国际认证:符合EN60601-1和ANSI/AAMI ES60601-1标准。

    4. 应用案例和使用建议


    - 医疗采集隔离:适用于医疗设备的电源转换,提高患者安全性。
    - 高压采集电路:在高压环境下提供稳定的电源供应。
    - IGBT驱动电路:确保IGBT驱动电路的稳定性和可靠性。
    使用建议:
    - 减小输入输出纹波:通过在输入输出端连接适当的电容滤波网络来实现。
    - 过压及过流保护:在输入或输出端串接线性稳压器以确保安全。
    - 避免低负载运行:确保输出最小负载不小于额定负载的10%。

    5. 兼容性和支持


    - 兼容性:与各种输入电源兼容,适用于多种应用场合。
    - 支持服务:提供详细的技术文档和支持,用户可通过联系技术支持获得帮助。

    6. 常见问题与解决方案


    - Q:输入电流过大怎么办?
    A:检查输入电源是否稳定,必要时添加输入滤波电容。
    - Q:输出电压不稳定怎么办?
    A:检查负载是否超出额定范围,确认输入电压和负载配置正确。

    7. 总结和推荐


    总结:DC/DC模块电源GS-2WR2 & HS-2WR2系列在高效转换、高隔离度、低漏电流方面表现优异,特别适合于医疗和工业领域的需求。
    推荐:鉴于其卓越的性能和广泛的适用性,强烈推荐在医疗设备、电力系统和工业自动化等领域使用此产品。

G0512S-2WR2参数

参数
输入电压最大值 5.5V
输出总功率 2W
输出电流最大值 ±83mA
输出电压 ±12V
转换效率 78%
散热方式 自然空冷
输出方式 -
输入电压最小值 4.5V
特性 -
开关频率 100KHz
最大容性负载 220μF
类型 -
输出电压组数 2
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 SIP
包装方式 管装

G0512S-2WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

G0512S-2WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 G0512S-2WR2 G0512S-2WR2数据手册

G0512S-2WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.036
50+ ¥ 25.8
100+ ¥ 24.94
500+ ¥ 24.08
1000+ ¥ 23.22
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.03
