首页  >  产品百科  >  QA123C-1504R3

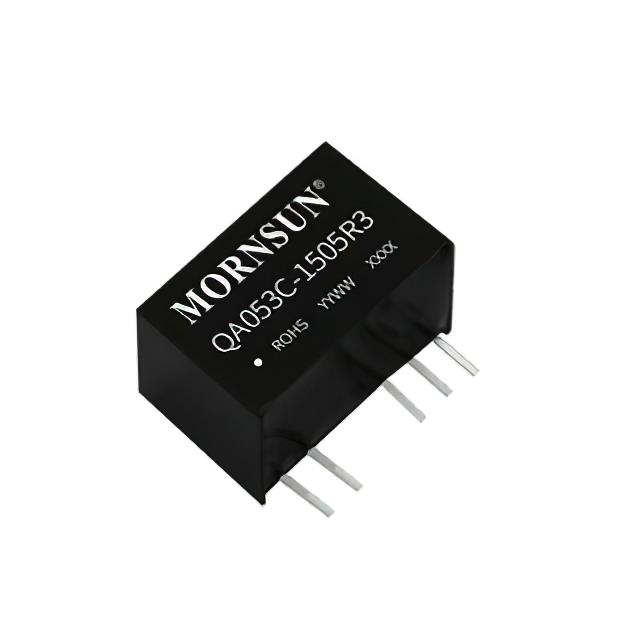

QA123C-1504R3

产品分类: 行业专用电源
产品描述: 120mA,120mA 15V 13.2V SIP-5 通孔安装
供应商型号: SG-QA123C-1504R3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 行业专用电源 QA123C-1504R3

QA123C-1504R3概述

    SiC 驱动器专用 DC/DC 模块电源 QAxx3C-R3 系列技术手册

    产品简介


    广州金升阳科技有限公司推出的 QAxx3C-R3 系列 SiC 驱动器专用 DC/DC 模块电源,专为碳化硅(SiC)MOSFET 驱动器设计。该系列电源具有独特的非对称电压输出形式,旨在降低 SiC MOSFET 的驱动损耗。其主要功能是为 SiC MOSFET 驱动器提供稳定可靠的电源,具备高效率和紧凑封装等特点。其应用领域广泛,包括但不限于通用变频器、交流伺服驱动系统、电焊机和不间断电源(UPS)。

    技术参数


    QAxx3C-R3 系列的技术规格如下:
    - 输入电压范围:5V、12V、15V、24VDC
    - 满载效率:最高可达 87%
    - 最大容性负载:2200µF
    - 隔离电压:5000VAC
    - 局部放电:1700V
    - 共模瞬态抗扰度 (CMTI):>200 kV/µs
    - 超小隔离电容:3.5pF (typ.)
    - 工作温度范围:-40℃ 至 +105℃
    - 纹波和噪声:5V 型号下 50 mVp-p (其他型号下 50 mVp-p)
    - 温度漂移系数:±0.04%/℃ 至 ±0.1%/℃

    产品特点和优势


    - 高效率:最高满载效率达 87%,减少能耗损失。
    - 小体积:采用超小型 SIP 封装,适合空间有限的应用。
    - 强隔离:满足加强绝缘要求,隔离电压达 5000VAC,确保安全运行。
    - 低局部放电:局部放电仅为 1700V,降低电磁干扰。
    - 高 CMTI:>200 kV/µs,提高抗干扰能力。
    - 宽工作温度范围:可在极端温度环境下稳定工作。
    - 可持续短路保护:具备自动恢复功能,确保系统可靠运行。

    应用案例和使用建议


    - 通用变频器:利用其高效率和稳定输出,提升变频器的整体性能。
    - 交流伺服驱动系统:通过非对称输出设计,减少驱动器损耗,提高驱动系统的响应速度。
    - 电焊机:具备良好的负载能力和高可靠性,确保电焊机稳定运行。
    - 不间断电源(UPS):提供稳定的直流输出,保证供电质量。
    使用建议:
    1. 测试方法:参考图 29 和图 30,使用适当的外部电容(C1, C2, C3)进行测试。
    2. 典型应用:参考图 31,确保负载和电源模块之间连线尽量短,减少信号干扰。
    3. EMC 设计:如图 32 和图 33 所示,推荐使用特定的电容和电感组件进行 EMC 设计,以达到最佳效果。

    兼容性和支持


    QAxx3C-R3 系列与市场上主流的 SiC MOSFET 驱动器高度兼容,用户可以轻松集成到现有系统中。广州金升阳科技有限公司提供了详尽的技术支持和售后服务,用户可以通过官方渠道获得必要的帮助和指导。

    常见问题与解决方案


    - 问题1:电源模块纹波和噪声过高。
    - 解决方案:检查外部电容的选择和安装,确保使用低内阻陶瓷或电解电容。
    - 问题2:输出电压不稳定。
    - 解决方案:确认输入电压是否在规定范围内,检查负载情况是否正常。
    - 问题3:出现过载保护现象。
    - 解决方案:减少负载,确保电源模块输出功率大于驱动器平均输出功率。

    总结和推荐


    总体而言,QAxx3C-R3 系列 SiC 驱动器专用 DC/DC 模块电源在多个方面表现优异。其高效率、宽工作温度范围和高可靠性使其成为各种电力电子应用的理想选择。对于需要高性能和高可靠性的场合,强烈推荐使用 QAxx3C-R3 系列产品。

QA123C-1504R3参数

参数
输出电压组数 -
类型 -
输出方式 -
输出电压 15V
输出总功率 -
输入电压最大值 13.2V
输入电压最小值 -
输出电流最大值 120mA,120mA
通用封装 SIP-5
安装方式 通孔安装
零件状态 在售
包装方式 管装

QA123C-1504R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QA123C-1504R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 行业专用电源 MORNSUN/广州金升阳科技 QA123C-1504R3 QA123C-1504R3数据手册

QA123C-1504R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.56
50+ ¥ 18
100+ ¥ 17.4
500+ ¥ 16.8
1000+ ¥ 16.2
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.56
