LH25-23B24R2

产品分类: AC-DC模块
产品描述: Adjustable Output 26.4W 1.1A 24V 85V~305V(AC),100V~430V(DC) Fixed DIP 通孔安装
供应商型号: SG-LH25-23B24R2
供应商: 期货订购
标准整包数: 1

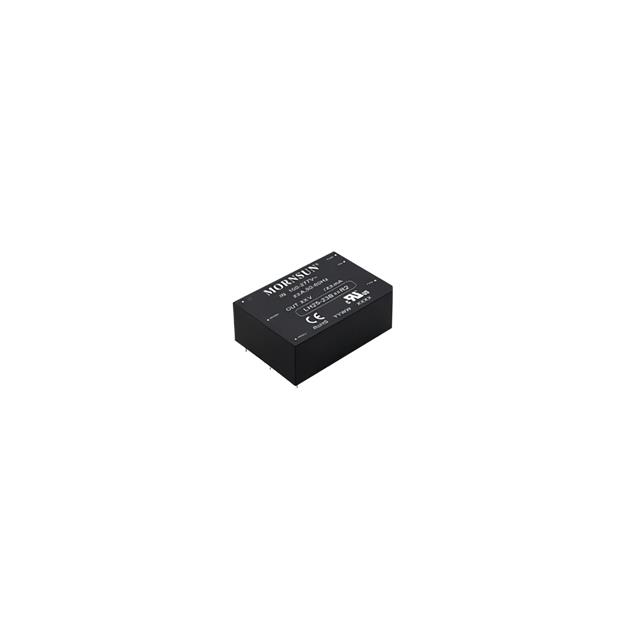

MORNSUN/广州金升阳科技 AC-DC模块 LH25-23B24R2

LH25-23B24R2概述

    LH25-23BxxR2 系列 25W AC/DC 模块电源技术手册

    产品简介


    LH25-23BxxR2 系列是一款 25W 高效绿色 AC-DC 模块电源。该系列电源具备全球通用电压范围、交直流两用、低功耗、高效率、高可靠性、安全隔离等优点。产品广泛应用于工业控制、电力系统和办公自动化等领域。此外,该产品满足多项国际安全及电磁兼容标准,包括 IEC/EN61000-4、CISPR32/EN55032 和 IEC/EN/UL62368。

    技术参数


    - 输入电压范围:
    - 交流输入:85 - 305 VAC
    - 直流输入:100 - 430 VDC
    - 输入电压频率:47 - 63 Hz
    - 输入电流:
    - 115VAC 时最大 0.6A
    - 230VAC 时最大 0.34A
    - 漏电流:277VAC/50Hz 时最大 0.25mA RMS
    - 工作温度范围:-40℃ to +85℃
    - 海拔应用:最高 5000m
    - 效率:最高可达 87%
    - 隔离电压:输入-输出 4200VAC,输入-PE 2500VAC,输出-PE 1250VAC
    - 纹波噪声:20MHz 带宽内,峰-峰值最大 100mV
    - 待机功耗:最高 0.4W(在 230VAC 下)
    - 输出短路、过流、过压保护:支持打嗝模式,自动恢复
    - 最大容性负载:根据不同输出电压而异,例如 3.3V 输出时最高 48000μF

    产品特点和优势


    LH25-23BxxR2 系列电源凭借其高效率(最高可达 87%)、宽输入电压范围(85-305VAC / 100-430VDC)、全塑料外壳(符合 UL94V-0 标准)以及优异的 EMC 性能,使其在各种恶劣环境下依然能够稳定运行。特别适合用于工业控制、电力系统、以及办公自动化设备中。

    应用案例和使用建议


    在实际应用中,该电源系列常常被部署于需要稳定供电且对环境适应性要求较高的场合。例如,在一个典型的工控应用中,当系统需要稳定的 24VDC 输出以驱动电机时,可以考虑使用 LH25-23B24R2 型号。根据应用电路示例图 1,通过添加电解电容 C2 和 TVS 管,确保电源能够在外部干扰下正常工作。
    使用建议方面,由于该系列电源采用自然风冷设计,因此建议安装时保证良好的通风环境。若需要在封闭空间中使用,建议先与技术支持团队联系获取具体指导。

    兼容性和支持


    该电源模块可以与其他标准电子元件无缝集成,且支持多种安装方式,包括卧式、接线式和导轨式。制造商提供了全面的技术支持和服务,包括详细的安装指南和技术文档。此外,还可以根据客户需求提供定制化服务。

    常见问题与解决方案


    1. 问:电源启动时,电流突然增大怎么办?
    - 答:检查输入电源是否存在瞬间过压现象,确保连接正确并接入推荐规格的保险丝。

    2. 问:电源在低电压情况下无法正常工作?
    - 答:检查是否遵循了电压降额的要求,并确保输入电压在推荐范围内。
    3. 问:如何实现输出电压微调?
    - 答:通过调节 Trim 电阻来实现输出电压的上下限调节。具体计算方法参见手册中的计算公式部分。

    总结和推荐


    总体而言,LH25-23BxxR2 系列电源以其出色的效率、稳定性和可靠性在市场上表现出色。特别是在电磁兼容性要求较高的应用环境中,这款电源是理想的选择。尽管价格相对较高,但考虑到其在关键任务环境中的性能表现,我们强烈推荐这一系列电源产品。

LH25-23B24R2参数

参数
输入电压最大值 -
输出电压 24V
最大容性负载 -
开关频率 -
类型 -
输入电压最小值 85V~305V(AC),100V~430V(DC)
输出总功率 26.4W
特性 Adjustable Output
输出电压组数 -
转换效率 -
输出方式 Fixed
输出电流最大值 1.1A
散热方式 -
通用封装 DIP
安装方式 通孔安装
包装方式 散装

LH25-23B24R2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LH25-23B24R2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 LH25-23B24R2 LH25-23B24R2数据手册

LH25-23B24R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.94
50+ ¥ 57
100+ ¥ 55.1
500+ ¥ 53.2
1000+ ¥ 51.3
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.94
直接购买
加入购物车
