首页  >  产品百科  >  QAW123-1509R3

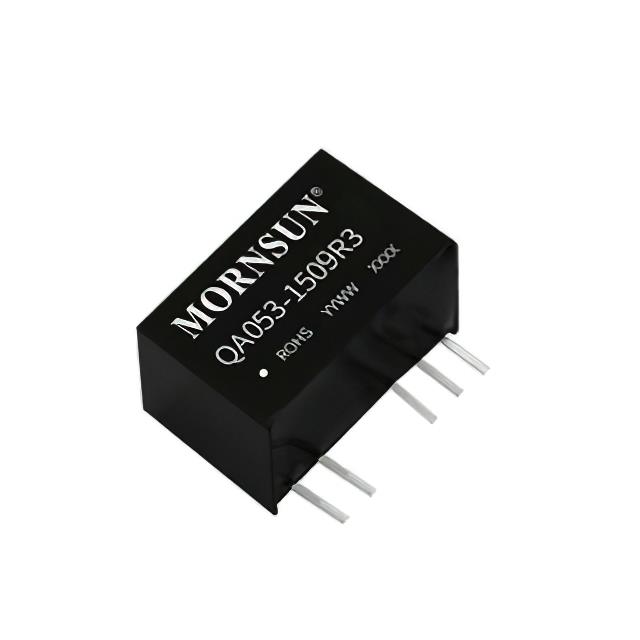

QAW123-1509R3

产品分类: DC-DC稳压器
产品描述: 2 15V 15V 9V 通孔安装 19.5mm*9.8mm*12.5mm
供应商型号: SG-QAW123-1509R3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 QAW123-1509R3

QAW123-1509R3概述

    IGBT驱动器专用DC/DC模块电源QAxx3-R3系列技术手册



    产品简介




    IGBT驱动器专用DC/DC模块电源QAxx3-R3系列是广州金升阳科技有限公司开发的产品,专为IGBT(绝缘栅双极型晶体管)驱动器设计。该系列模块电源的主要功能是在各种电力电子系统中提供稳定可靠的直流电源转换。其广泛应用于通用变频器、交流伺服驱动系统、电焊机、不间断电源(UPS)等领域,能够满足多种电力电子系统的供电需求。


    技术参数




    输入特性


    - 输入电压范围:5V、12V、15V、24V
    - 最大输入冲击电压:
    - Vin = 5VDC: -0.7 ~ 9 VDC
    - Vin = 12VDC: -0.7 ~ 18 VDC
    - Vin = 15VDC: -0.7 ~ 21 VDC
    - Vin = 24VDC: -0.7 ~ 30 VDC
    - 输入滤波器类型:电容滤波
    - 热插拔:不支持

    输出特性


    | 产品型号 | 输出电压(VDC) | 输出电流(mA) | 效率(%) | 最大容性负载(µF) |
    |----------|----------------|--------------|----------|-------------------|
    | QA053-1509R3 | +15.0 / -8.7 | +80 / -40 | 78/82 | 1000 |
    | QA123-1509R3 | +15.0 / -9.0 | +100 / -100 | 82/87 | 2200 |
    | QAW123-1509R3 | +15.0 / -9.0 | +100 / -100 | 82/87 | 2200 |
    | QA153-1509R3 | +15.0 / -8.7 | +100 / -100 | 78/82 | 1000 |
    | QA243-1509R3 | +15.0 / -9.0 | +100 / -100 | 77/82 | 1000 |

    输出电压精度与调节率


    - 负载调整率:全输入电压范围内
    - +Vo:±1.1 ~ ±1.5%
    - -Vo:±1.1 ~ ±1.5%
    - 线性调节率:5V型号,全输入电压范围内
    - +Vo:±1.1 ~ ±1.4%
    - -Vo:±1.1 ~ ±1.4%

    EMC特性


    - EMI传导骚扰
    - 5V输入型号:CISPR32/EN55032 CLASS B
    - 其他输入型号:CISPR32/EN55032 CLASS A
    - EMI辐射骚扰
    - 5V输入型号:CISPR32/EN55032 CLASS A/B
    - 其他输入型号:CISPR32/EN55032 CLASS A


    产品特点和优势




    - 满载效率高达87%:能够提供高效的能源转换,降低能源浪费。
    - 高隔离电压(5000VAC):确保在高压环境中可靠运行,满足工业应用需求。
    - 超小隔离电容(3.5pF(typ.)):减少信号干扰,提高系统稳定性。
    - 良好的温度适应性:工作温度范围广,可在-40℃至+105℃之间正常工作。
    - 可持续短路保护:内置短路保护机制,确保长时间稳定运行。


    应用案例和使用建议




    应用案例


    - 通用变频器:在通用变频器中,QAxx3-R3系列能够提供稳定的直流电源,确保电机平稳运行。
    - 交流伺服驱动系统:在交流伺服驱动系统中,其高效率和可靠性确保系统运行稳定,减少能耗。
    - 电焊机:在电焊机中,电源的稳定性和抗干扰能力尤为重要,QAxx3-R3系列能够满足这些需求。
    - 不间断电源(UPS):在不间断电源系统中,其高效率和高隔离电压使其成为理想选择。

    使用建议


    - 输出滤波电容:建议使用低内阻电解电容,避免使用钽电容,防止失效风险。
    - 连接电源模块和IGBT驱动器的引线:尽可能短,减少信号干扰。
    - 输出滤波电容位置:应尽可能靠近电源模块和IGBT驱动器,减少杂散电感的影响。
    - 环境因素:如在振动环境中使用,请考虑用胶水固定模块。


    兼容性和支持




    - 兼容性:与常见的IGBT驱动器高度兼容,支持通用变频器、交流伺服驱动系统等应用场景。
    - 技术支持:广州金升阳科技有限公司提供全面的技术支持,包括产品定制、技术咨询等服务。


    常见问题与解决方案




    常见问题


    1. 电源模块输出电压不稳定:检查输入电压是否在额定范围内,检查输出滤波电容是否正确安装。
    2. 电源模块过热:确认散热条件良好,减少负载电流,确保输入电压稳定。
    3. 电源模块无法启动:检查输入电源是否正确连接,检查输入电压是否符合要求。

    解决方案


    1. 电源模块输出电压不稳定:重新调整输入电压,检查输出滤波电容的型号和容量是否合适。
    2. 电源模块过热:增加散热措施,如使用散热片,确保良好的通风条件。
    3. 电源模块无法启动:检查电源线路连接是否正确,确保输入电压符合要求。


    总结和推荐




    综合评估


    IGBT驱动器专用DC/DC模块电源QAxx3-R3系列凭借其高效率、高隔离电压、良好的温度适应性以及可持续短路保护等特点,在众多应用中表现出色。其设计充分考虑了实际应用中的多种需求,是一款值得信赖的产品。

    推荐


    鉴于其高效、稳定和可靠的性能,强烈推荐QAxx3-R3系列应用于各种电力电子系统中。无论是通用变频器、交流伺服驱动系统还是电焊机等应用,其卓越的表现都值得信赖。对于需要高性能电源解决方案的工程师和技术人员来说,这款产品无疑是一个明智的选择。

QAW123-1509R3参数

参数
最大输出电压 15V
同步整流器 -
最小输入电压 9V
开关频率 -
最大输入电压 15V
最小输出电压 -
输出类型 -
输出数量 2
拓扑 -
功能 -
长*宽*高 19.5mm*9.8mm*12.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

QAW123-1509R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QAW123-1509R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 QAW123-1509R3 QAW123-1509R3数据手册

QAW123-1509R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.234
50+ ¥ 17.7
100+ ¥ 17.11
500+ ¥ 16.52
1000+ ¥ 15.93
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.23
