首页  >  产品百科  >  B0503D-2WR3

B0503D-2WR3

产品分类: DC-DC稳压器
产品描述: 1 3.3V 5.5V 4.5V 通孔安装 20.3mm*10.2mm*8.2mm
供应商型号:
供应商:
标准整包数: 0

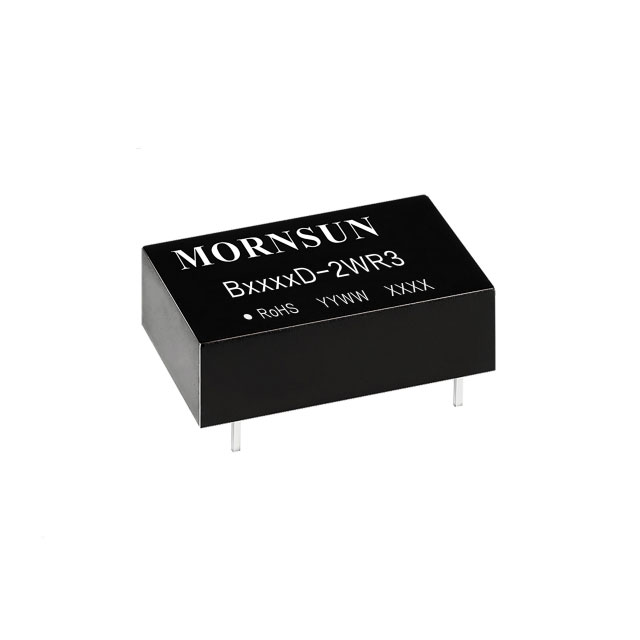

MORNSUN/广州金升阳科技 DC-DC稳压器 B0503D-2WR3

B0503D-2WR3概述

    电子元器件产品技术手册解析:DC/DC 模块电源 A05D-2WR3 & B05D-2WR3 系列

    1. 产品简介


    产品类型: DC/DC 模块电源
    主要功能: 实现与输入电源隔离的电压转换,为需要多路输出的板级系统供电。
    应用领域: 纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等领域。

    2. 技术参数


    | 参数 | 范围值 | 备注 |
    |
    | 输入电压(VDC) | 5, 7, 9, 12, 15, 24 | (4.5-5.5)至(22-26) |
    | 输出电压(VDC) | ±3.3, ±5, ±7, ±9, ±12, ±15, ±24
    | 满载效率(%) | 74%-86%
    | 最大容性负载(µF)| 1200 至 2400
    | 工作环境温度范围 | -40°C 至 +105°C
    | 纹波&噪声(mVp-p)| 75 至 200 | 20MHz 带宽下测量 |

    3. 产品特点和优势


    - 可持续短路保护:内置保护电路,保障设备稳定运行。
    - 高效率:满载效率高达 86%,显著降低功耗。
    - 宽温适应性:工作温度范围广,适用于极端环境。
    - 高功率密度:紧凑型封装(20.32 x 10.16 x 8.20 mm),适合空间受限场景。
    - 国际标准引脚方式:兼容多种电路设计需求。
    - 隔离电压:隔离电压达 1500VDC,满足高安全要求。

    4. 应用案例和使用建议


    应用案例:
    - 数字信号处理器供电
    - 继电器驱动电路
    - 数据交换模块
    使用建议:
    - 在输入输出端添加电容滤波网络以减少纹波,但需注意电容值过大可能引发启动问题。
    - 推荐单路和双路输出的容性负载详见表 1。
    - 使用推荐电路图(图 3 和图 4)提高 EMC 性能。

    5. 兼容性和支持


    - 兼容性: 支持国际标准引脚方式,易于集成到不同电路设计中。
    - 支持服务: 提供详尽的技术文档(如应用指南),并支持定制化产品开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入纹波过大 | 在输入端添加电容滤波网络。 |
    | 输出电压不稳定 | 调整负载分布或更换更高精度电容。 |
    | 设备无法正常启动 | 检查输入电压范围和负载配置是否正确。 |

    7. 总结和推荐


    综合评估: A05D-2WR3 & B05D-2WR3 系列 DC/DC 模块电源以其高效率、宽温范围和优异的 EMC 性能,在工业级和消费级应用中表现出色。其紧凑设计和灵活配置使其成为板级电源的理想选择。
    推荐结论: 高度推荐此系列产品用于需要高效、可靠电源模块的应用场景。
    如需更多详细信息,请访问广州金升阳科技有限公司官网。

    版权声明: 本手册内容由广州金升阳科技有限公司版权所有,未经授权不得复制或分发。

B0503D-2WR3参数

参数
最大输出电压 3.3V
输出数量 1
最大输入电压 5.5V
最小输入电压 4.5V
拓扑 -
功能 -
最小输出电压 -
开关频率 -
同步整流器 -
输出类型 -
长*宽*高 20.3mm*10.2mm*8.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

B0503D-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B0503D-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 B0503D-2WR3 B0503D-2WR3数据手册

B0503D-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
