E1205XT-1WR3-TR

产品分类:
产品描述:
供应商型号: XN-E1205XT-1WR3-TR
供应商: 期货订购
标准整包数: 1

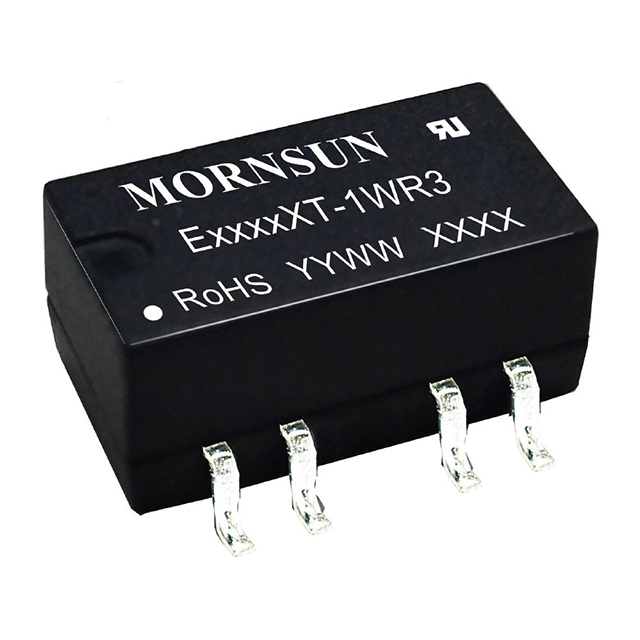

MORNSUN/广州金升阳科技  E1205XT-1WR3-TR

E1205XT-1WR3-TR概述

    # 电子元器件产品技术手册:EXT-1WR3-TR系列DC/DC模块电源

    1. 产品简介


    产品类型及功能
    EXT-1WR3-TR 系列是一款1W功率等级的DC/DC模块电源,具有隔离非稳压双路输出功能。该产品特别适用于需要高可靠性和小体积应用的场合,例如纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。
    应用领域
    EXT-1WR3-TR 系列广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域,可以显著提升系统的稳定性和可靠性。

    2. 技术参数


    输入特性
    - 输入电压:12VDC (10.8-13.2VDC),15VDC (13.5-16.5VDC),24VDC (21.6-26.4VDC)
    - 满载电流:±5VDC 输出 100mA,±9VDC 输出 56mA,±12VDC 输出 42mA,±15VDC 输出 34mA,±24VDC 输出 21mA
    - 空载输入电流:8mA(最大)
    - 输入滤波器:电容滤波
    输出特性
    - 输出电压精度:±1.2%
    - 纹波&噪声:±5VDC/±9VDC/±12VDC/±15VDC 输出 30mVp-p 至 75mVp-p,±24VDC 输出 50mVp-p 至 100mVp-p
    - 负载调节率:±5VDC 输出 ±5%,±9VDC 输出 ±3%,±12VDC 输出 ±3%,±15VDC 输出 ±3%,±24VDC 输出 ±2%
    通用特性
    - 隔离电压:输入-输出 3000VDC
    - 工作温度范围:-40°C 至 +105°C
    - 绝缘电阻:输入-输出 1000MΩ
    - 热插拔:不支持
    - 峰值温度:Tc ≤ 245°C,217°C以上时间最大为 60s
    物理特性
    - 封装尺寸:15.24 x 11.40 x 7.25 mm
    - 重量:1.4g(典型值)
    - 冷却方式:自然空冷

    3. 产品特点和优势


    独特功能
    - 可持续短路保护:具备自我恢复功能,无需外部干预即可恢复正常工作。
    - 高效能:满载效率最高可达85%,空载输入电流低至8mA。
    - 宽工作温度范围:-40°C 至 +105°C,适合各种恶劣环境应用。
    - 高隔离电压:输入-输出隔离电压达到3000VDC,提高系统的安全性和可靠性。
    - 小型化设计:采用SMD封装,体积小巧,节省空间。
    - 国际标准引脚方式:符合国际标准,方便集成到多种电路板中。
    市场竞争力
    EXT-1WR3-TR系列因其卓越的性能和广泛的适用性,在市场中拥有很强的竞争优势,尤其适用于对可靠性要求高的工业控制、通信设备和医疗仪器等领域。

    4. 应用案例和使用建议


    应用案例
    - 工业控制系统:在自动化生产线中,用于驱动传感器和执行器。
    - 通信设备:在无线基站和路由器中,为各种接口和逻辑电路供电。
    - 医疗仪器:在精密医疗设备中,提供稳定可靠的电源供应。
    使用建议
    - 滤波网络:为了进一步减少输入输出纹波,可以在输入输出端连接电容滤波网络。推荐容性负载值详见表1。
    - 散热设计:由于工作温度范围较宽,建议在高温环境下采取适当的散热措施,以确保正常运行。

    5. 兼容性和支持


    兼容性
    EXT-1WR3-TR系列设计符合多种国际标准,易于与其他标准组件和设备兼容。
    支持
    - 制造商支持:广州金升阳科技有限公司提供全面的技术支持和服务,包括定制需求和售后支持。
    - 资料获取:更多应用指南和技术文档可在官方网站www.mornsun.cn找到。

    6. 常见问题与解决方案


    常见问题
    - 纹波问题:输入输出纹波较大。
    - 启动问题:电容选择不当可能导致启动困难。
    解决方案
    - 纹波问题:增加输入输出端的电容滤波网络,选择合适的电容值,避免过大影响启动。
    - 启动问题:仔细计算并选择合适的电容值,确保不会导致启动时的过流问题。

    7. 总结和推荐


    综合评估
    EXT-1WR3-TR系列DC/DC模块电源以其高效的性能、宽泛的工作温度范围和卓越的可靠性,成为一款理想的板载电源解决方案。特别是其可持续短路保护和小体积设计,使其在众多应用场景中脱颖而出。
    推荐使用
    综上所述,我们强烈推荐使用EXT-1WR3-TR系列DC/DC模块电源。无论是在工业控制系统还是通信设备中,都能表现出色,值得信赖。

E1205XT-1WR3-TR参数

参数
零件状态 在售
包装方式 卷带包装

E1205XT-1WR3-TR厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

E1205XT-1WR3-TR数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 E1205XT-1WR3-TR E1205XT-1WR3-TR数据手册

E1205XT-1WR3-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
