LM25-23B12

产品分类: 行业专用电源
产品描述: 25.2W 2.1A 12V(DC) 1 305V(AC) 85V(AC) DC 底座安装 80mm*55mm*25mm
供应商型号: JSY-LM25-23B12
供应商: 国内现货
标准整包数: 1

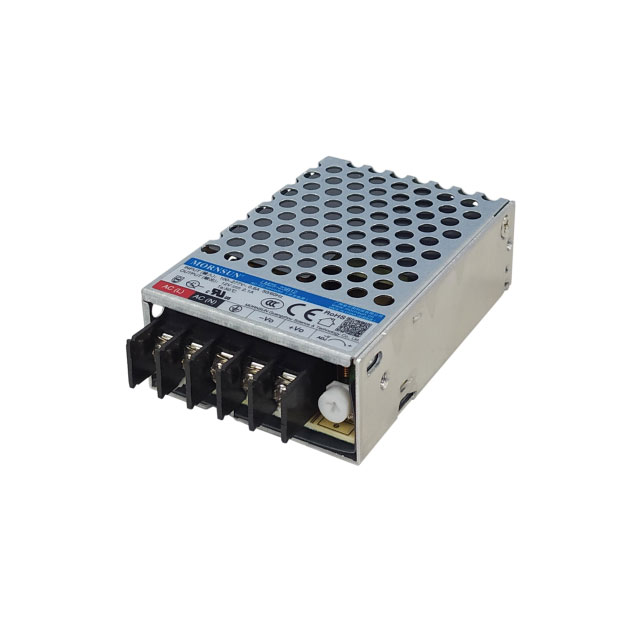

MORNSUN/广州金升阳科技 行业专用电源 LM25-23B12

LM25-23B12概述

    AC/DC 25W 机壳开关电源 LM25-23Bxx、LM25-23Bxx-C、LM25-23Bxx-Q 系列

    1. 产品简介


    产品类型与功能
    LM25-23Bxx 系列 AC/DC 25W 机壳开关电源是广州金升阳科技有限公司推出的高性能开关电源产品,专为需要高效率、高可靠性和安全隔离的场合设计。该系列产品具有全球通用的输入电压范围(85-305VAC 或 100-430VDC),能够实现交流和直流双输入模式,适用于多种工业和消费类应用。
    主要应用领域
    该产品广泛应用于工业控制、LED 照明、路灯控制系统、电力设备、安防系统、通信设备以及智能家居等多个领域。凭借其紧凑的设计和优异的性能,它成为各类电子产品供电的理想选择。

    2. 技术参数


    以下是 LM25-23Bxx 系列的技术规格摘要:
    | 参数 | 规格范围 |

    | 输入电压 | 85-305VAC / 100-430VDC |
    | 输出功率 | 25W |
    | 输出电压 | 3.3V / 5V / 12V / 15V / 24V / 48V |
    | 效率 | 高达 88% |
    | 工作温度 | -30℃ 至 +70℃ |
    | 隔离电压 | 输入 - 输出:4000VAC |
    | 绝缘电阻 | 输入 - 输出:≥100MΩ |
    | 输出精度 | ±1% 至 ±3% |
    | 纹波噪声 | 100mV(3.3V/5V/12V/15V/24V);120mV(48V) |
    | 短路保护 | 支持,可自恢复 |
    | 过流保护 | 110%-300%Io |
    | 过压保护 | 各型号独立设定值 |
    | 输入电流 | 115VAC:0.6A;230VAC:0.34A |
    | 空载功耗 | < 0.5W |

    3. 产品特点和优势


    特点
    - 宽输入范围:支持全球电压输入,适用不同地区电网标准。
    - 高可靠性:具备短路、过流、过压多重保护机制,确保长期稳定运行。
    - 高效率与低功耗:效率高达 88%,空载功耗低于 0.5W,节能环保。
    - 高安全性:4000VAC 高隔离电压,满足国际安全标准(如 IEC/EN62368)。
    优势
    - 高性价比:适用于多种工业设备,满足多样化需求。
    - 多功能性:可根据客户需要选择不同的输出电压及电流组合。
    - 易用性强:安装简便,兼容主流 PCB 设计,便于集成。

    4. 应用案例和使用建议


    典型应用场景
    - 工业自动化设备的电源供应。
    - LED 照明和户外路灯控制系统的供电。
    - 通信设备(如路由器、交换机)的核心电源模块。
    - 智能家居中的传感器节点供电。
    使用建议
    - 在高温或低温环境中使用时,需考虑温度降额影响,并根据手册中的图表调整设计。
    - 对于高负载运行情况,建议增加散热措施以保证长期稳定性。
    - 如果产品用于 EMC 敏感环境,可以配合滤波器进一步优化电磁兼容性。

    5. 兼容性和支持


    兼容性
    该产品支持与市面上主流的 PCB 设计兼容,并且提供了多个输出电压选项,以适应不同设备的需求。同时,其坚固的金属外壳增强了抗干扰能力,与各种电子元件搭配使用效果良好。
    技术支持
    广州金升阳科技有限公司提供完善的售后服务和技术支持。如有定制需求,可直接联系其技术人员进行沟通,确保满足特定应用场景的需求。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内 |
    | 输出电流不足 | 确保连接线缆足够粗,减少电压降 |
    | 设备启动失败 | 检查是否满足最小负载要求 |

    7. 总结和推荐


    综合评估
    LM25-23Bxx 系列 AC/DC 25W 机壳开关电源凭借其高效率、高可靠性和优越的 EMC 性能,在众多应用场景中表现优异。无论是工业控制还是家用设备,都能很好地满足供电需求。
    推荐使用
    如果您的项目需要一款通用性强、性能稳定的 AC/DC 开关电源,强烈推荐选用 LM25-23Bxx 系列产品。广州金升阳科技有限公司的专业技术支持和优质服务将进一步提升用户体验。
    版权说明
    本手册内容的最终解释权归广州金升阳科技有限公司所有,如需了解更多详细信息,请访问公司官网 www.mornsun-power.com 或联系销售团队。

    广州金升阳科技有限公司
    地址:广东省广州市黄埔区科学城科学大道科汇发展中心科汇一街 5 号
    电话:86-20-38601850
    传真:86-20-38601272
    邮箱:sales@mornsun.cn

LM25-23B12参数

参数
类型 -
输出方式 DC
输出电压 12V(DC)
输出总功率 25.2W
输入电压最大值 305V(AC)
输入电压最小值 85V(AC)
输出电流最大值 2.1A
输出电压组数 1
长*宽*高 80mm*55mm*25mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

LM25-23B12厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LM25-23B12数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 行业专用电源 MORNSUN/广州金升阳科技 LM25-23B12 LM25-23B12数据手册
