WRA2415S-1WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 200KHz 自然空冷 78% 1W ±33mA ±15V 2 36V 18V Fixed SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: NA-WRA2415S-1WR2
供应商: 海外现货
标准整包数: 1

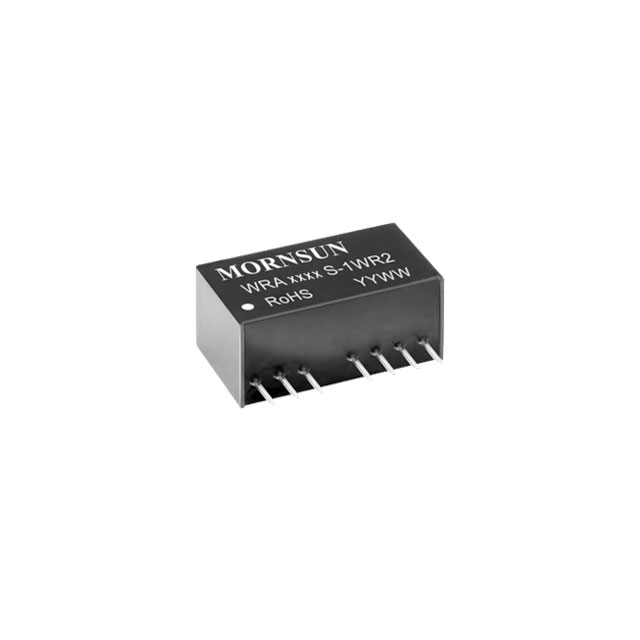

MORNSUN/广州金升阳科技 DC-DC模块 WRA2415S-1WR2

WRA2415S-1WR2概述


    产品简介


    MORNSUN公司的WRAS-1WR2与WRBS-1WR2系列是集成式1W隔离型DC/DC转换器,采用紧凑型SIP(单列直插式封装)。该系列产品具有宽输入电压范围和调节输出电压选项,适合双路或单路输出应用。这些转换器主要应用于通信设备、仪器仪表及工业电子领域,是高效率、高可靠性的理想选择。

    技术参数


    输入规格
    - 输入电压范围:2:1宽范围(如5V:4.5-9V;12V:9-18V等)
    - 输入电流(满载/空载):
    - 5V输入:281/40 mA 至 290/60 mA
    - 12V输入:111/15 mA 至 114/30 mA
    - 其他电压档位参见表格
    - 反射纹波电流:最大值为5V输入时30mA
    - 冲击电压:1秒内最大可达100V(以48V为例)
    输出规格
    - 输出电压精度:
    - 单输出模式:±2%至±5%
    - 双输出模式:±1%至±3%
    - 负载调整率:±0.4%至±0.75%
    - 纹波与噪声:典型值为mV级
    - 瞬态恢复时间:≤2ms
    - 温度系数:满载下为±0.02%/℃至±0.03%/℃
    工作条件
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 隔离测试电压:1.5kVDC
    - 隔离电阻:500VDC条件下≥1000MΩ
    - 开关频率:200kHz(典型值)
    其他规格
    - 效率:典型值高达80%
    - 尺寸:22.00×9.50×12.00 mm
    - 重量:4.5g(典型值)

    产品特点和优势


    1. 紧凑型设计:采用SIP封装,体积小巧,便于嵌入各类空间受限的应用中。
    2. 宽输入范围:支持多种电压输入,满足多样化的供电需求。
    3. 高效能:效率最高可达80%,显著降低功耗。
    4. 远程开关控制:通过Ctrl端实现远程开启或关闭功能。
    5. 强抗干扰能力:满足EMI/EMS要求,确保稳定运行。
    6. 高可靠性:短路保护支持自恢复,具备过温保护机制。

    应用案例和使用建议


    应用案例
    1. 通信设备:作为电源模块提供隔离型电压输出,增强系统稳定性。
    2. 工业自动化:用于仪器仪表的小型化设计,提高整体性能。
    3. 医疗设备:确保低噪声、高精度的供电环境。
    使用建议
    1. 增加输入和输出电容值可进一步减少纹波。
    2. 在负载过轻情况下连接一个约5%额定功率的假负载以保证正常工作。
    3. 确保输入电压不超过最大限定值以避免永久损坏。

    兼容性和支持


    兼容性
    - 可与其他主流控制器和外围电路无缝对接。
    - 满足RoHS标准,环保且安全。
    支持服务
    - 提供详细的设计参考和应用指南。
    - 定制化服务可供选择。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确认输入电压是否在规定范围内 |
    | 纹波过大 | 增加输出滤波电容 |
    | 模块无法启动 | 检查供电线路是否满足启动电流要求 |

    总结和推荐


    综上所述,MORNSUN的WRAS-1WR2与WRBS-1WR2系列DC/DC转换器凭借其紧凑的设计、卓越的性能以及广泛的应用领域,在电子元器件市场中极具竞争力。其高效率、高可靠性使其成为通信、工业电子和仪器仪表等领域的理想选择。对于需要稳定、高效电源解决方案的用户而言,这款产品无疑是最佳推荐。

WRA2415S-1WR2参数

参数
输入电压最小值 18V
输出电压组数 2
特性 Remote On/Off
散热方式 自然空冷
输出电压 ±15V
最大容性负载 330μF
类型 -
开关频率 200KHz
转换效率 78%
输入电压最大值 36V
输出方式 Fixed
输出电流最大值 ±33mA
输出总功率 1W
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRA2415S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA2415S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRA2415S-1WR2 WRA2415S-1WR2数据手册

WRA2415S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
