首页  >  产品百科  >  WRF2405S-3WR2

WRF2405S-3WR2

产品分类: DC-DC模块
产品描述: 2200μF Remote On/Off 250KHz 自然空冷 81% 3W 600mA 5V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: ESY-WRF2405S-3WR2
供应商: 海外现货
标准整包数: 1

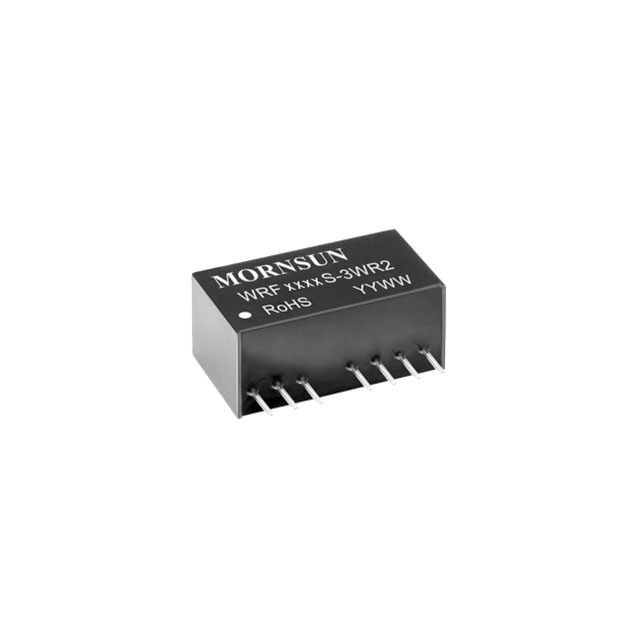

MORNSUN/广州金升阳科技 DC-DC模块 WRF2405S-3WR2

WRF2405S-3WR2概述

    # MORNSUN WRES-3WR2 & WRFS-3WR2系列3W、宽输入范围、隔离式、稳压型单双输出DC-DC转换器技术手册

    产品简介


    MORNSUN推出的WRES-3WR2 & WRFS-3WR2 系列是专为分布式电源系统设计的高性能DC-DC转换器。该系列包含多种型号,适用于广泛的工业控制和通信应用。这些转换器具有超小型SIP封装、宽输入电压范围、3kVDC隔离等特点,能够有效地降低设计失败率并节省开发成本,同时确保产品质量稳定和安全可靠性。

    技术参数


    - 输入电压范围: 5V、9V、12V、15V、24V、3.3V、48V(某些型号为特定范围)
    - 输出电压: ±5V、±12V、±15V、±3.3V、±9V
    - 额定功率: 3W
    - 隔离电压: 3kVDC
    - 工作温度范围: -40°C ~ +85°C
    - 封装形式: SIP封装
    - 纹波噪声: 最大30 mVp-p
    - 效率: 高达85%
    - 浪涌电压承受能力: 短时间内可承受最大100V的输入浪涌电压
    - 启动电压: 3.5V 至 48V
    - 输入电流: 25mA 至 685mA
    - 输出电流: 83mA 至 300mA

    产品特点和优势


    - 超高集成度:采用超小型SIP封装,适合高密度电路板设计。
    - 宽输入范围:2:1宽输入电压范围,适用多种供电场合。
    - 高可靠性:3kVDC隔离,内置短路保护(自动恢复),外部开关控制。
    - 温度适应性强:-40°C至+85°C的宽工作温度范围,满足苛刻环境需求。
    - 高效率:最高效率可达85%,降低能源损耗。
    - EMC兼容性:符合CE CISPR22/EN55022 CLASS B标准,具备良好的电磁兼容性能。

    应用案例和使用建议


    - 工业控制:在工业环境中用于控制系统的电源管理。
    - 通信系统:作为通信设备的稳定电源供应。
    - 嵌入式系统:应用于各种嵌入式设备中。
    使用建议
    - 在设计时,最小负载不应低于满载的5%,以防止纹波增加。
    - 选择合适的外部电路参数,如滤波电容、限流电阻等,可以进一步降低输入输出纹波。
    - 确保正确接地,特别是输入输出之间的接地线间距要大于2mm,避免相互干扰。

    兼容性和支持


    - 兼容性:产品兼容多种不同电压和电流等级的输入输出要求,能够方便地与其他电子元件和设备集成。
    - 支持和维护:制造商提供详细的技术支持和维护服务,包括产品选型指南、设计考虑因素及故障排查手册等。

    常见问题与解决方案


    - 问题1:最小负载不足导致纹波增加
    - 解决方法:连接适当的负载电阻,确保负载至少达到满载的5%。

    - 问题2:纹波和噪声超出预期
    - 解决方法:增加滤波电容值或选用低ESR电容。

    - 问题3:无法正常启动
    - 解决方法:检查输入电压是否在规定范围内,确认输入电路参数符合要求。

    总结和推荐


    WRES-3WR2 & WRFS-3WR2 系列DC-DC转换器以其出色的性能和可靠性在多种应用场景中表现出色。对于需要高性能、宽输入范围和高可靠性的应用场合,这款产品是一个极佳的选择。建议在设计和选型时仔细参考相关资料,确保满足具体应用需求。

WRF2405S-3WR2参数

参数
输出总功率 3W
输入电压最大值 36V
散热方式 自然空冷
最大容性负载 2200μF
输出电压组数 2
开关频率 250KHz
输出方式 -
输入电压最小值 18V
输出电流最大值 600mA
特性 Remote On/Off
类型 -
输出电压 5V
转换效率 81%
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

WRF2405S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF2405S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF2405S-3WR2 WRF2405S-3WR2数据手册

WRF2405S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5293 ¥ 29.823
库存: 356
起订量: 168 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.82
