K7815-500R3

产品分类: AC-DC模块
产品描述: 680µF SCP 550KHz 自然空冷 95% 7.5W 500mA,150mA 15V,-15V 1 21V,36V 24V 插件 通孔安装 11.6mm*7.55mm*10.16mm
供应商型号: ESY-K7815-500R3
供应商: 海外现货
标准整包数: 1

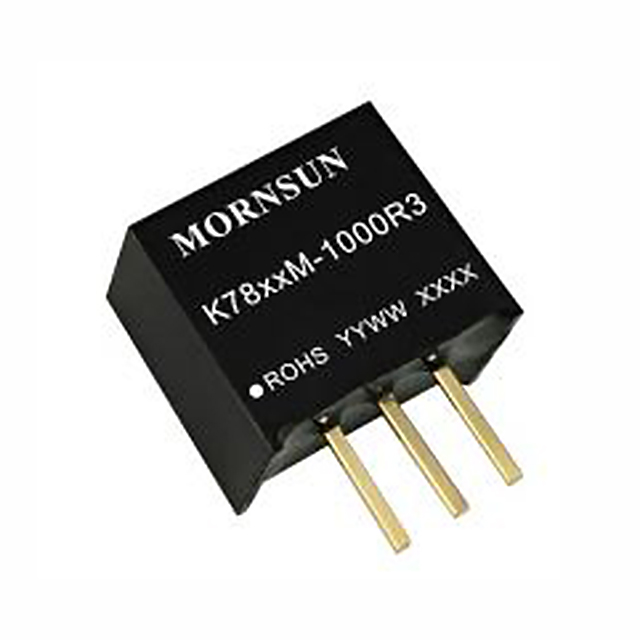

MORNSUN/广州金升阳科技 AC-DC模块 K7815-500R3

K7815-500R3概述

    K78xx-500R3系列DC/DC模块电源技术手册

    产品简介


    K78xx-500R3系列是广州金升阳科技有限公司推出的高效率DC/DC模块电源。该系列产品采用开关稳压技术,能够实现宽电压输入,适用于非隔离稳压单输出。作为LM78xx系列三端线性稳压器的理想替代品,K78xx-500R3具备高效率(最高达95%)、低空载输入电流(0.2mA)等特点,广泛应用于工控、电力、仪表等多个行业。

    技术参数


    以下是K78xx-500R3系列的主要技术参数:
    - 输入电压范围:4.75-36VDC(不同型号略有差异)
    - 输出电压:3.3V, 5V, 9V, 12V, 15V(不同型号不同)
    - 最大输出电流:500mA(不同型号略有差异)
    - 满载效率:高达95%
    - 工作温度范围:-40℃到+85℃
    - 支持电气特性:短路保护、负输出
    - 认证:通过IEC60950, UL60950, EN62368认证

    产品特点和优势


    - 高效率:效率可达95%,有助于减少能源浪费。
    - 低功耗:空载输入电流仅0.2mA,适合低功耗应用。
    - 工作温度范围广:支持-40℃到+85℃的工作温度,适用于各种严苛环境。
    - 短路保护:内置短路保护功能,确保系统稳定运行。
    - 兼容性好:引脚与LM78xx系列兼容,便于替换升级。

    应用案例和使用建议


    K78xx-500R3系列广泛应用于工控、电力、仪表等领域。例如,在工控环境中,可以通过其高效率和宽工作温度范围来保障设备的正常运行。在使用时,建议注意以下几点:
    - 当输入电压超过30VDC时,需外接22uF/50V的电解电容,以防止电压尖峰造成模块损坏。
    - 在实际应用中,根据需要增加陶瓷电容C1和C2(C3和C4),并适当增大电容容值,以提高系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:引脚与LM78xx系列兼容,便于现有系统的替换。
    - 支持:广州金升阳科技有限公司提供详细的使用手册和技术支持,以及产品定制服务。

    常见问题与解决方案


    - 问题:如何避免纹波和噪声?
    解决办法:可以在输出端外接一个“LC”滤波网络,推荐使用10µH-47µH的电感L。
    - 问题:如何应对输入电压尖峰?
    解决办法:当输入电压超过30VDC时,需外接22uF/50V的电解电容。

    总结和推荐


    K78xx-500R3系列DC/DC模块电源以其高效率、宽工作温度范围、短路保护等优点,在工业应用中表现出色。其与LM78xx系列的引脚兼容性使其易于替换升级,且具有良好的环境适应性和稳定性。强烈推荐在各类需要高效稳压电源的应用中使用。
    总的来说,K78xx-500R3系列DC/DC模块电源是一款性能优异的产品,特别适用于对效率和稳定性要求较高的场合。建议用户在选用时充分考虑其应用环境和具体需求,以获得最佳使用效果。

K7815-500R3参数

参数
开关频率 550KHz
输出电压组数 1
转换效率 95%
散热方式 自然空冷
输出电流最大值 500mA,150mA
输出总功率 7.5W
最大容性负载 680µF
输出方式 -
输出电压 15V,-15V
输入电压最小值 24V
类型 -
特性 SCP
输入电压最大值 21V,36V
长*宽*高 11.6mm*7.55mm*10.16mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

K7815-500R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7815-500R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K7815-500R3 K7815-500R3数据手册

K7815-500R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
