URB2424MT-3WR3

产品分类: DC-DC模块
产品描述: 100μF 350KHz 自然空冷 82% 3W 125mA 24V 1 36V 9V SMD 贴片安装 19.2mm*18.1mm*10.16mm
供应商型号: ESY-URB2424MT-3WR3
供应商: 海外现货
标准整包数: 1

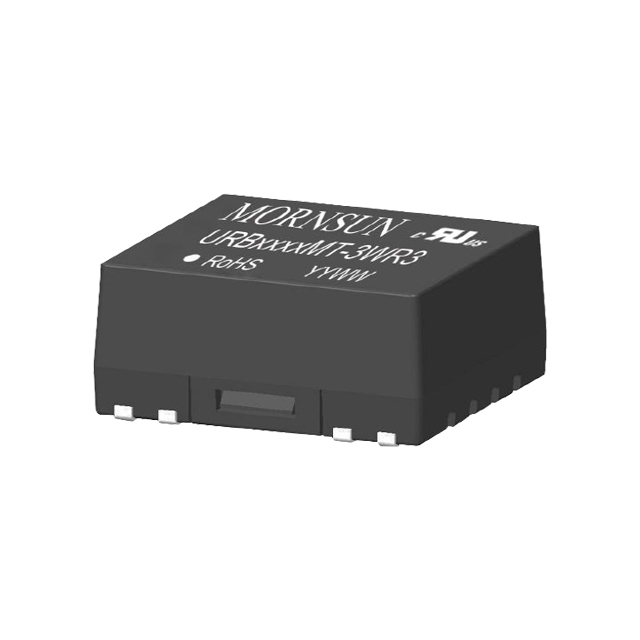

MORNSUN/广州金升阳科技 DC-DC模块 URB2424MT-3WR3

URB2424MT-3WR3概述

    # URBMT-3WR3 系列 DC/DC 模块电源技术手册

    产品简介


    URBMT-3WR3 系列是广州金升阳科技有限公司生产的高性能 DC/DC 模块电源。该系列模块电源提供3W的输出功率,具有超宽电压输入范围,支持9-36VDC和18-75VDC的输入电压。其采用了SMD封装,适用于多种工业控制、电力、仪器仪表、通信等领域。专利保护和多项国际认证确保了产品的可靠性和安全性。

    技术参数


    | 项目 | 规格 |

    | 输出功率 | 3W |
    | 输入电压范围 | 9-36VDC / 18-75VDC |
    | 隔离电压 | 1500VDC |
    | 满载效率 | 最高可达84% |
    | 输入电流(满载) | 24VDC 输入:134-138mA |
    48VDC 输入:67-69mA |
    | 输出电压精度 | ±1~±3% |
    | 输出纹波&噪声 | 20MHz带宽,30-120mVp-p |
    | 工作温度范围 | -40℃ to +85℃ |
    | 储存温度范围 | -55℃ to +125℃ |

    产品特点和优势


    - 超宽输入电压范围:支持9-36VDC和18-75VDC输入,适应性强。
    - 高效能:满载效率最高可达84%。
    - 低功耗:空载功耗低至0.10W。
    - 隔离电压高:隔离电压达1500VDC,符合UL60950-1, EN62368-1, BS EN62368-1等标准。
    - 多重保护功能:具备输入欠压、输出短路、过流保护等多重安全措施。
    - 广泛应用:适用于工控、电力、仪器仪表、通信等领域。

    应用案例和使用建议


    URBMT-3WR3 系列广泛应用于各类工业设备和通信系统。在实际应用中,可通过增加输入输出电容来进一步减少纹波,提高系统稳定性。建议在负载大于5%的情况下使用,以确保纹波指标在规格范围内。
    应用电路
    ![](http://example.com/circuitdiagram2)
    ```plaintext
    Vin
    GND
    +Vo
    0V
    Cin DC DC Cout
    ```
    EMC 解决方案
    ![](http://example.com/emccircuitdiagram3)
    ```plaintext
    Vin
    GND
    +Vo
    0V
    C DC/DC LOAD 2
    LDM1

    MOV
    FUSE

    C1
    CY1
    C3
    C0
    +
    Vin
    GND
    ```

    兼容性和支持


    URBMT-3WR3 系列产品与其他标准DC/DC模块具有良好的兼容性。制造商提供了详细的文档和技术支持,包括应用与支持页面上的EMC滤波器选型表。用户可以根据需要进行咨询和购买。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围导致损坏 | 确保输入电压在规定的最小/最大范围内 |
    | 输出电压波动大 | 检查负载电流是否稳定,适当调整输出电容 |
    | 纹波&噪声超出标准 | 确保负载电流大于5%,适当调整输入电容 |

    总结和推荐


    URBMT-3WR3 系列 DC/DC 模块电源以其高效能、高隔离度、超宽输入电压范围以及多重保护功能,使其成为在多种工业和通信应用场景中的理想选择。推荐广大用户在相关应用中考虑使用此产品。
    通过上述技术参数、应用实例及常见问题解答,可以看出URBMT-3WR3 系列在技术上已经达到了较高的水平,并且在实际应用中具有较好的适应性和稳定性。总体而言,该产品不仅具有优异的技术性能,而且在市场竞争中也展现出了强大的竞争力。

URB2424MT-3WR3参数

参数
输出电压组数 1
类型 -
输出总功率 3W
开关频率 350KHz
输出方式 -
输出电压 24V
特性 -
输入电压最大值 36V
转换效率 82%
最大容性负载 100μF
输入电压最小值 9V
散热方式 自然空冷
输出电流最大值 125mA
长*宽*高 19.2mm*18.1mm*10.16mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

URB2424MT-3WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2424MT-3WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2424MT-3WR3 URB2424MT-3WR3数据手册

URB2424MT-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
