VRB2405LD-30WR3

产品分类: DC-DC模块
产品描述: 10000μF Adjustable Output,Remote On/Off 300KHz 自然空冷 88% 30W 6A 5V 1 36V 18V Fixed DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: ESY-VRB2405LD-30WR3
供应商: 海外现货
标准整包数: 1

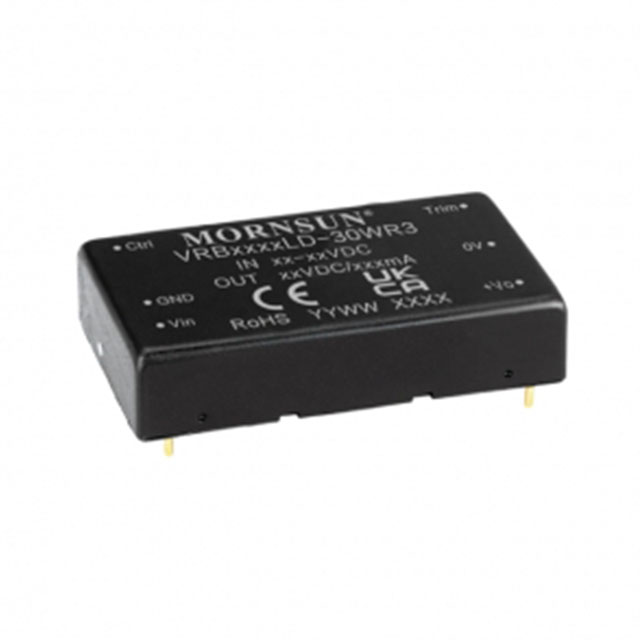

MORNSUN/广州金升阳科技 DC-DC模块 VRB2405LD-30WR3

VRB2405LD-30WR3概述

    # VRBLD-30WR3 系列 30W DC/DC 模块电源

    产品简介


    VRBLD-30WR3 系列是一款高性能的 30W DC/DC 模块电源,专为数据传输设备、电池驱动设备、通信设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统等多个领域设计。该电源具有宽输入电压范围、高效能和多种保护机制,确保在各种苛刻环境中稳定运行。

    技术参数


    输入特性
    - 输入电压范围:24V(18-36V)/48V(36-75V)
    - 输入电流(满载/空载):
    - 24VDC: 3.3VDC 输出 1471/60 mA
    - 24VDC: 5VDC 输出 1421/60 mA
    - 48VDC: 3.3VDC 输出 727/20 mA
    - 反射纹波电流:40 mA
    - 启动电压:24VDC - 18V,48VDC - 36V
    - 启动时间:10 ms
    输出特性
    - 输出电压精度:±1%
    - 线性调节率:±0.2%
    - 负载调节率:±0.5%
    - 瞬态恢复时间:300 μs
    - 纹波&噪声:50 mVp-p
    - 输出电压可调节范围:±10%
    通用特性
    - 绝缘电压:1500 VDC
    - 绝缘电阻:1000 MΩ
    - 隔离电容:2000 pF
    - 工作温度:-40℃ 至 +80℃
    - 存储温度:-55℃ 至 +125℃
    - 存储湿度:5% 至 95% RH
    - 平均无故障时间:1000 K hours
    物理特性
    - 外壳材料:铝合金
    - 尺寸:50.80 × 25.40 × 11.80 mm
    - 重量:27.8g

    产品特点和优势


    - 宽输入电压范围(2:1):24V(18-36V)/48V(36-75V),适用于多种供电环境。
    - 高效率:效率高达 90%,降低能源消耗。
    - 低空载功耗:仅 0.14W,提高整体能效。
    - 隔离电压:1500 VDC,保障电气安全。
    - 多重保护功能:输出短路、过压、过流保护,确保长时间稳定运行。
    - 工作温度范围广:-40℃ 至 +80℃,适应恶劣环境。
    - 金属六面屏蔽封装:符合 CISPR32/EN55032 CLASS A 标准。
    - 认证齐全:通过 EN60950 认证,满足国际标准。

    应用案例和使用建议


    应用案例
    - 数据传输设备
    - 电池驱动设备
    - 通信设备
    - 分布式电源系统
    - 混合模/数系统
    - 远程控制系统
    - 工业机器人系统
    使用建议
    1. 输入输出滤波:为减少输入输出纹波,可在输入和输出端添加适当电容(Cin 和 Cout)。
    2. EMC 滤波电路:参考推荐电路图 4 设计滤波电路,确保符合电磁兼容标准。
    3. Trim 功能使用:通过调节 Trim 电阻(R1、R2、R3)来实现输出电压的精确调节。
    4. 避免并联使用:产品不支持输出并联升功率使用。

    兼容性和支持


    - 兼容性:与同类电子设备及电路板兼容,便于集成使用。
    - 技术支持:提供详细的应用笔记和测试电路参考,确保产品顺利安装和使用。

    常见问题与解决方案


    1. 启动电压过高:检查输入电源是否超出规定范围,确认无误后再接入。
    2. 纹波过大:增加输入输出电容,使用低阻抗电容并参照推荐电路。
    3. 过温保护触发:确保良好的散热条件,必要时加装散热片或风扇。
    4. 输出电压异常:检查 Trim 电阻是否正确配置,参考推荐的电阻值。

    总结和推荐


    VRBLD-30WR3 系列以其高效率、宽电压输入范围和多重保护功能,在多个应用场景中表现出色。适合于需要高可靠性的数据传输、通信及工业自动化系统。结合其全面的技术支持和详细的使用指南,我们强烈推荐该产品用于需要高性能 DC/DC 转换的应用场合。

VRB2405LD-30WR3参数

参数
输入电压最大值 36V
输出电流最大值 6A
输出电压组数 1
类型 -
输出电压 5V
转换效率 88%
开关频率 300KHz
输出总功率 30W
输出方式 Fixed
输入电压最小值 18V
最大容性负载 10000μF
散热方式 自然空冷
特性 Adjustable Output,Remote On/Off
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VRB2405LD-30WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB2405LD-30WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB2405LD-30WR3 VRB2405LD-30WR3数据手册

VRB2405LD-30WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
