LD15-23B12R2-M

产品分类: AC-DC模块
产品描述: Universal Input 86% 15W 1.25A 12V 85V~305V(AC),100V~430V(DC) Fixed 通孔安装
供应商型号: ESY-LD15-23B12R2-M
供应商: 海外现货
标准整包数: 1

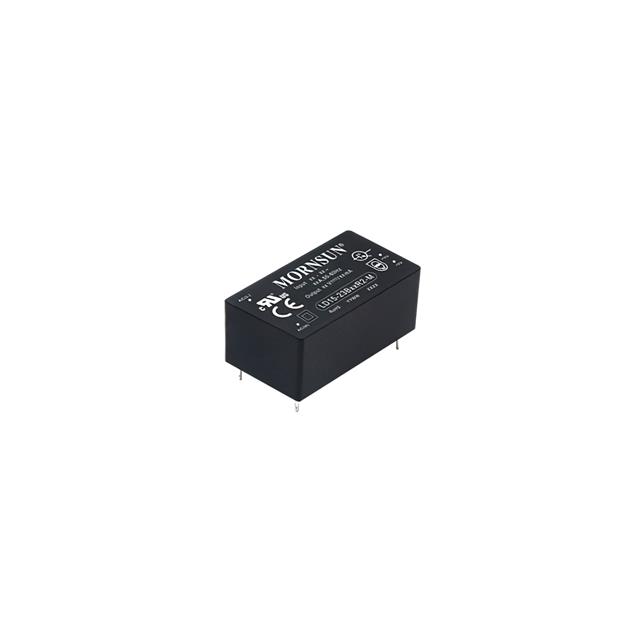

MORNSUN/广州金升阳科技 AC-DC模块 LD15-23B12R2-M

LD15-23B12R2-M概述

    # AC/DC 电源模块 LD15-23BxxR2-M 系列

    产品简介


    LD15-23BxxR2-M 系列是由广州金升阳科技有限公司生产的一款高性能的AC/DC模块电源,专为需要高效率、高可靠性和良好电磁兼容性的场合设计。该系列电源的特点是超宽输入电压范围、低功耗、高效率和高可靠性。其广泛应用于工业、电力、医疗、家电、仪表、通讯及民用等多个领域。

    技术参数


    输入特性
    - 输入电压范围:
    - 交流输入:85 - 305 VAC
    - 直流输入:100 - 430 VDC
    - 输入频率:47 - 440 Hz
    - 输入电流(在115VAC和230VAC下):
    - 交流电流:最大0.5 A / 0.3 A
    - 冲击电流(在115VAC和230VAC下):
    - 交流电流:最大20 A / 45 A
    - 漏电流(277VAC/50Hz):最大0.1 mA RMS
    - 内置保险管:3.15A/300V,慢熔断
    - 热插拔:不支持
    输出特性
    - 标称输出电压及电流:
    - LD15-23B03R2-M:3.3V/4000mA
    - LD15-23B05R2-M:5V/3000mA
    - LD15-23B09R2-M:9V/1670mA
    - LD15-23B12R2-M:12V/1250mA
    - LD15-23B15R2-M:15V/1000mA
    - LD15-23B24R2-M:24V/625mA
    - 效率(230VAC):最高可达87%
    - 最大容性负载:
    - 3.3/5/9/12/15V:8000 µF
    - 24V:1000 µF
    - 纹波噪声(20MHz带宽,峰-峰值):100-150 mV
    保护特性
    - 短路保护:打嗝式,可长期短路,自恢复
    - 过流保护:≥110% Io,自恢复
    - 过压保护:根据不同的输出电压设置不同阈值
    环境特性
    - 工作温度范围:-40℃ to +85℃
    - 存储温度:-40℃ to +85℃
    - 存储湿度:≤95 %RH
    - 焊接温度:
    - 波峰焊焊接:260±5℃,5-10秒
    - 手工焊接:360±10℃,3-5秒
    - 隔离电压:输入-输出,测试时间1分钟,漏电流<5mA,4000 VAC
    - 绝缘电阻:输入-输出,测试电压500VDC,100 MΩ

    产品特点和优势


    LD15-23BxxR2-M 系列的主要特点包括:
    - 超宽输入电压范围:覆盖85-305VAC或100-430VDC,适用于多种电网条件。
    - 高效节能:最高可达87%的效率,空载功耗仅为0.1W,节能环保。
    - 优良的EMC性能:符合多项国际标准,包括CISPR32/EN55032 CLASS B、EN55014 CLASS B。
    - 安全可靠:满足IEC/EN62368/EN60335/EN61558认证标准,具有全面的安全隔离措施。
    - 广泛应用:适用于工业、医疗、通讯等领域,尤其在严苛的电磁环境下表现优异。

    应用案例和使用建议


    应用案例
    在工业自动化控制系统中,该电源模块可以为传感器、执行器等设备供电,确保系统稳定运行。在医疗设备中,它可用于心电图机、呼吸机等设备的供电,保障设备在各种条件下正常工作。
    使用建议
    - 在设计应用电路时,应考虑模块的输入输出特性,尤其是输入电压和电流的要求。
    - 为提高电源模块的稳定性,建议在外围增加适当的滤波电容(如C1、C2),并使用瞬态电压抑制二极管(TVS)保护模块免受过压影响。
    - 在设计PCB时,确保电源模块有足够的散热空间,避免因过热导致的性能下降。

    兼容性和支持


    - 兼容性:该模块与多种电子设备兼容,可在不同应用场景中灵活部署。
    - 支持服务:广州金升阳科技有限公司提供了详尽的技术文档和支持服务,用户可以通过访问公司官网获取更多应用笔记和技术资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块发热严重 | 确保散热环境良好,如有必要可添加散热片或风扇辅助散热。 |
    | 输出电压不稳定 | 检查输入电压是否正常,以及外围电容是否损坏。 |
    | 系统无法启动 | 检查输入连接是否正确,确保输入电压和电流在规定范围内。 |

    总结和推荐


    LD15-23BxxR2-M 系列凭借其卓越的性能和可靠性,在众多应用领域中展现出强大的竞争力。其超宽输入电压范围、高效节能、优良的EMC性能和安全可靠的设计使其成为各行各业的理想选择。如果您正在寻找一款性能稳定、易于集成的AC/DC电源模块,强烈推荐使用这款产品。
    希望以上内容能够帮助您深入了解LD15-23BxxR2-M系列AC/DC电源模块的功能和特性,从而在实际应用中获得最佳效果。

LD15-23B12R2-M参数

参数
输出电压 12V
转换效率 86%
输入电压最小值 85V~305V(AC),100V~430V(DC)
类型 -
输出总功率 15W
最大容性负载 -
输出电压组数 -
特性 Universal Input
输入电压最大值 -
输出电流最大值 1.25A
输出方式 Fixed
散热方式 -
开关频率 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

LD15-23B12R2-M厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LD15-23B12R2-M数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 LD15-23B12R2-M LD15-23B12R2-M数据手册

LD15-23B12R2-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
