WRE0505S-1WR2

产品分类: DC-DC模块
产品描述: 1000μF Remote On/Off 200KHz 自然空冷 73% 1W ±100mA ±5V 2 9V 4.5V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: WRE0505S-1WR2
供应商: 国内现货
标准整包数: 1

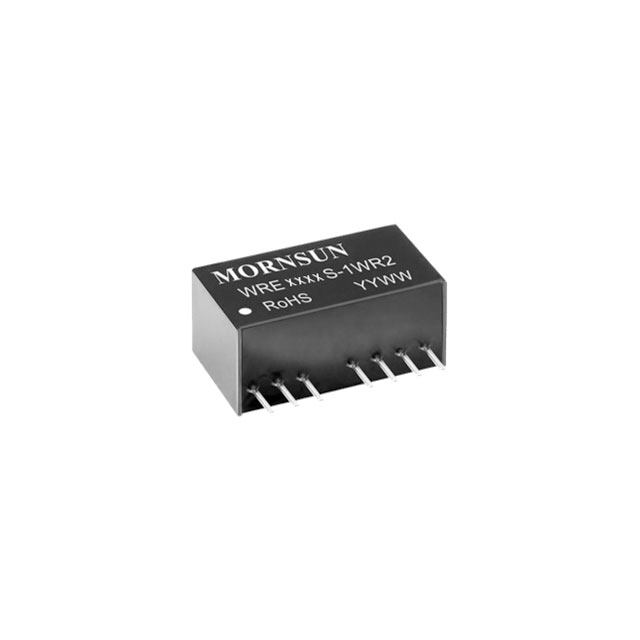

MORNSUN/广州金升阳科技 DC-DC模块 WRE0505S-1WR2

WRE0505S-1WR2概述

    WRES-1WR2 & WRFS-1WR2 系列 DC/DC 模块电源

    产品简介


    WRES-1WR2 & WRFS-1WR2 系列是广州金升阳科技有限公司推出的一款高效能的隔离型 DC/DC 电源转换器。这些产品具有超小型的 SIP 封装,适用于多种电子设备,尤其是通信设备、仪器仪表和工业电子应用中。它们能够在广泛的输入电压范围内提供稳定且高效的电源转换,同时具备短路保护和自恢复功能,确保设备的稳定运行。

    技术参数


    - 输入电压:4.5-9V、9-18V、18-36V、36-75V
    - 输出电压:±3V、±5V、±12V、±15V、±24V
    - 输出电流:±100mA、±42mA、±33mA、±20mA
    - 满载效率:高达79%
    - 隔离电压:3000VDC
    - 工作温度范围:-40℃ 至 +85℃
    - 输入电流:满载时 5VDC 为 286mA,12VDC 为 110mA,24VDC 为 55mA,48VDC 为 28mA
    - 纹波和噪声:在20MHz带宽内为100mVp-p(±3%)
    - 短路保护:可持续短路,自恢复
    - 启动电压:最低启动电压为3.5V(5VDC)、4.5V(12VDC)、11V(24VDC)、24V(48VDC)

    产品特点和优势


    1. 超小型 SIP 封装:便于集成到各种紧凑型电子设备中。
    2. 宽输入电压范围:支持2:1的输入电压范围,适应多种电源条件。
    3. 高功率密度:在有限的空间内实现更高的功率输出。
    4. 高效率:满载效率最高可达79%,减少能源浪费。
    5. 隔离电压高:3000VDC的隔离电压确保了更高的安全性和可靠性。
    6. 宽工作温度范围:-40℃ 至 +85℃的工作温度使其适应极端环境。

    应用案例和使用建议


    WRES-1WR2 & WRFS-1WR2 系列广泛应用于通信设备、仪器仪表和工业电子设备中。例如,在通信设备中,它可以为路由器和交换机提供稳定的电源供应。在工业电子设备中,它可以作为传感器或其他低功耗设备的电源模块。使用时,需要注意以下几点:
    - 为了确保最佳性能,应在负载下连接一个5%的假负载,可以是合适的电阻。
    - 输出负载不应低于额定负载的5%。
    - 在使用不稳定电源供电时,需要确保输入电压和电流波动在模块允许范围内。

    兼容性和支持


    该系列产品与其他电子元器件的兼容性良好,用户可以根据实际需求选择适合的型号。广州金升阳科技有限公司提供了详尽的技术支持,包括设计参考和EMC解决方案,帮助用户更好地理解和应用这些模块。

    常见问题与解决方案


    - Q: 启动时输入电压不足怎么办?
    - A: 确保输入电压不低于规定的启动电压。

    - Q: 如何正确使用Ctrl端?
    - A: Ctrl端悬空或高阻时,模块正常输出;接高电平时,模块关断。注意,流入Ctrl端的电流应在5-10mA范围内。

    - Q: 如何避免输出纹波过大?
    - A: 适当增加输入输出外接电容(Cin1、Cin2、Cs和Cout)或选择低等效阻抗的电容器。

    总结和推荐


    WRES-1WR2 & WRFS-1WR2 系列 DC/DC 模块电源凭借其小型化、高效能和高可靠性等特点,在多个领域中具有广泛的应用前景。它在工业电子设备、通信设备和仪器仪表中的表现尤为出色。鉴于其出色的性能和广州金升阳科技有限公司提供的强大技术支持,我们强烈推荐使用这款产品。

WRE0505S-1WR2参数

参数
最大容性负载 1000μF
特性 Remote On/Off
输出总功率 1W
输入电压最大值 9V
输入电压最小值 4.5V
输出电压 ±5V
开关频率 200KHz
散热方式 自然空冷
类型 -
输出电流最大值 ±100mA
输出电压组数 2
输出方式 -
转换效率 73%
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE0505S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE0505S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE0505S-1WR2 WRE0505S-1WR2数据手册

WRE0505S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
