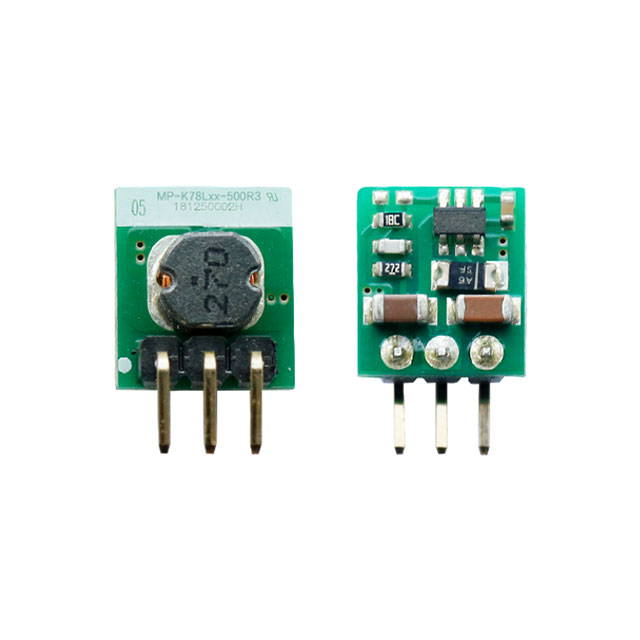

K78L03-500R3

产品分类: AC-DC模块
产品描述: 80%~86% 500mA 3.3V 1 36V 4.75V 通孔安装
供应商型号: ESY-K78L03-500R3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 AC-DC模块 K78L03-500R3

K78L03-500R3概述

    # 高效宽电压输入DC/DC模块电源K78Lxx-500R3系列技术手册

    产品简介


    K78Lxx-500R3系列是由广州金升阳科技有限公司生产的高效宽电压输入DC/DC模块电源。该系列电源产品具有高效率、空载功耗低以及短路保护等显著特点,特别适用于工业控制、电力系统及仪器仪表等领域。K78Lxx-500R3系列作为LM78xx系列三端线性稳压器的替代品,以其独特的功能优势,满足了现代电子设备对高性能电源的需求。

    技术参数


    输入特性
    - 输入电压范围: 4.75-36VDC (根据型号不同略有差异)
    - 满载效率:
    - K78L03-500R3: 86%
    - K78L05-500R3: 90%
    - K78L12-500R3: 94%
    - K78L15-500R3: 95%
    - 空载输入电流: 0.2 mA
    - 最大容性负载: 680 µF
    输出特性
    - 输出电压:
    - K78L03-500R3: 3.3V
    - K78L05-500R3: 5V
    - K78L12-500R3: 12V
    - K78L15-500R3: 15V
    - 最大输出电流: 500 mA
    - 输出电压精度:
    - K78L03-500R3: ±2%
    - 其他型号: ±2%
    工作环境
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 存储湿度范围: 5% 至 95% RH(无凝结)
    电磁兼容特性
    - 传导骚扰: CISPR32/EN55032 CLASS B
    - 辐射骚扰: CISPR32/EN55032 CLASS B
    - 静电放电: IEC/EN 61000-4-2 Contact ±4KV
    - 脉冲群抗扰度: IEC/EN 61000-4-4 ±1KV

    产品特点和优势


    产品特点
    - 高效率: 最高达95%,显著降低了能耗。
    - 低空载输入电流: 仅0.2mA,极大减少了待机时的能源消耗。
    - 宽工作温度范围: -40°C至+85°C,适应恶劣的工作环境。
    - 支持负输出: 增强了产品在不同应用场合的灵活性。
    - 短路保护: 提供可靠的电路保护机制。
    - 兼容性: 引脚与LM78xx系列兼容,便于替代现有设备。
    - 认证: 通过IEC60950,UL60950,EN62368等权威认证。
    优势
    K78Lxx-500R3系列电源的高效率和低功耗使其成为理想的节能解决方案。它的短路保护功能确保了电路的安全稳定运行。此外,其广泛的温度适应性及可靠性使其能够在各种严苛环境中可靠工作。

    应用案例和使用建议


    应用案例
    K78Lxx-500R3系列电源广泛应用于工业控制、电力系统及仪器仪表等领域。其典型应用电路如图2所示,可以根据具体应用需求灵活配置。例如,对于正输出应用,只需连接输入电压和输出电压端即可实现电源转换。对于负输出应用,可以将电路调整为负输出模式。此外,还可通过并联多个电源来实现更高的输出功率。
    使用建议
    - 在输入电压超过30VDC时,建议在输入端外接22uF/50V的电解电容以防止电压尖峰。
    - 根据负载情况,适当选择合适的输出电容器,以提高系统的稳定性。
    - 为了进一步减小输出纹波,可以在输出端外接一个“LC”滤波网络,如图4所示。
    - 使用推荐的EMC电路(图5),可以有效降低产品的电磁干扰。

    兼容性和支持


    兼容性
    K78Lxx-500R3系列的引脚设计与LM78xx系列完全兼容,使得升级和替换现有的LM78xx系列电源变得简单易行。此外,产品还与多种主流电路板设计兼容,便于集成到现有的电子系统中。
    支持
    广州金升阳科技有限公司提供了详尽的技术支持和售后服务。如果您在使用过程中遇到任何问题,可随时联系技术支持团队。公司也提供定制化服务,根据客户的具体需求进行产品开发。

    常见问题与解决方案



    常见问题与解决方案


    1. Q: 如何避免电压尖峰造成的模块损坏?
    - A: 当输入电压超过30VDC时,应在输入端外接22uF/50V的电解电容。
    2. Q: 如何提高输出稳定性?
    - A: 适当选择合适的输出电容器,并在输出端外接“LC”滤波网络。
    3. Q: 如何减少电磁干扰?
    - A: 使用推荐的EMC电路图5,并遵循良好的接地原则。

    总结和推荐


    综合评估
    K78Lxx-500R3系列电源凭借其高效的性能、可靠的保护功能以及广泛的适用范围,在工业控制、电力系统及仪器仪表等领域中展现出强大的竞争优势。其出色的电气特性和严格的认证标准,确保了其在各种复杂应用场景中的可靠性。
    推荐
    鉴于其卓越的性能和广泛的兼容性,我们强烈推荐K78Lxx-500R3系列电源在需要高效率、低功耗和良好电磁兼容性的电子系统中使用。无论是新项目的开发还是现有设备的升级,这款电源都是理想的选择。

K78L03-500R3参数

参数
输出方式 -
散热方式 -
输出总功率 -
输入电压最大值 36V
输出电流最大值 500mA
特性 -
开关频率 -
输出电压 3.3V
转换效率 80%~86%
最大容性负载 -
类型 -
输入电压最小值 4.75V
输出电压组数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘
