URB2409YMD-6WR3

产品分类: DC-DC模块
产品描述: 680μF 300KHz 自然空冷 85% 6W 667mA 9V 1 36V 9V DIP 通孔安装 25.4mm*25.4mm*11.7mm
供应商型号: 2725-URB2409YMD-6WR3-ND
供应商: Digi-Key
标准整包数: 1

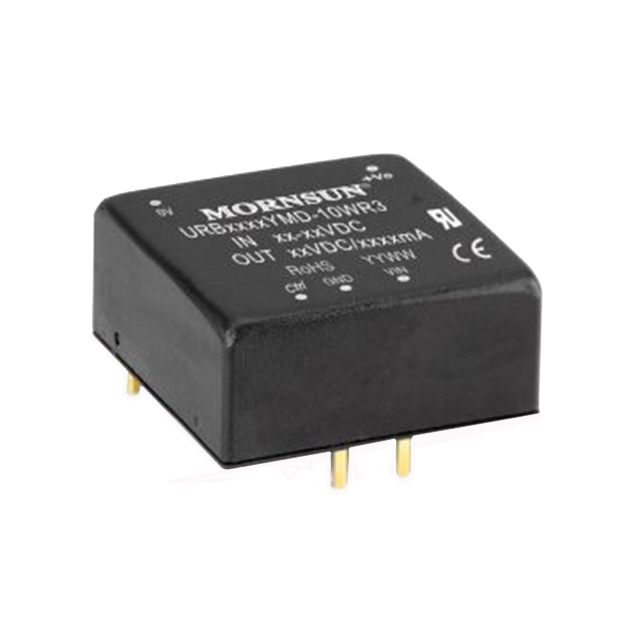

MORNSUN/广州金升阳科技 DC-DC模块 URB2409YMD-6WR3

URB2409YMD-6WR3概述

    URAYMD-6WR3 & URBYMD-6WR3 系列 DC/DC 电源模块技术手册

    产品简介


    URAYMD-6WR3 & URBYMD-6WR3 系列是一款高效、可靠的 DC/DC 电源模块,专为医疗、工控、电力、仪器仪表、通信、铁路等多个领域设计。该系列电源模块具有超宽电压输入范围(4:1),最高输出功率可达6W,能够实现隔离稳压的正负双路/单路输出,以满足各种复杂应用的需求。通过先进的工艺和技术,确保了产品的稳定性和可靠性,是众多高要求应用场合的理想选择。

    技术参数


    - 输入电压范围:9V-36V(24V典型值)、18V-75V(48V典型值)
    - 输出电压范围:±3.3V 至 ±24V
    - 满载效率:高达88%
    - 空载功耗:低至0.12W
    - 隔离电压:1500VDC
    - 输入欠压保护:6.5V(24V典型值)、15.5V(48V典型值)
    - 输出过压、过流、短路保护
    - 工作温度范围:-40℃至+85℃
    - 启动电压:9V(24V典型值)、18V(48V典型值)
    - 输出电压精度:±1% 至 ±3%
    - 瞬态恢复时间:300μs 至 500μs
    - 纹波与噪声:最大85mVp-p
    - 绝缘电阻:1000MΩ
    - 隔离电容:1000pF
    - 开关频率:300kHz

    产品特点和优势


    1. 超宽输入电压范围:支持9V-36V和18V-75V输入,适用于多种不同的供电环境。
    2. 高效率:最高达88%,有效减少功耗,提高系统整体能效。
    3. 低空载功耗:空载状态下仅0.12W,节能效果显著。
    4. 隔离电压:1500VDC,有效防止高压冲击对下游设备的影响。
    5. 多重保护机制:包括输入欠压保护、输出过压、过流、短路保护,保障系统安全可靠。
    6. 工作温度范围广:-40℃至+85℃,适应极端环境下的运行需求。
    7. 电磁兼容性强:裸机满足CISPR32/EN55032 CLASS A标准,符合EN50155标准,确保在各种复杂电磁环境下正常工作。
    8. 认证齐全:通过IEC60950, UL60950, EN60950, EN62368认证,确保产品品质和安全性。

    应用案例和使用建议


    URAYMD-6WR3 & URBYMD-6WR3 系列适用于医疗设备、工业自动化控制、电力系统、仪器仪表、通信基站以及轨道交通等应用领域。例如,在医疗监护仪中,该系列电源模块可以确保稳定的电压输出,提高监测数据的准确性;在工业自动化控制系统中,高效的转换能力可以有效延长系统的使用寿命。
    使用建议:
    - 并联使用:不支持输出并联升功率使用,应单独使用或通过其他方法实现增容。
    - 电容选择:为减少输入输出纹波,可增加外部电容Cin和Cout,但容量不得大于规定值。
    - 参考电路:建议参考手册中提供的推荐电路进行设计,以提高电磁兼容性(EMC)。

    兼容性和支持


    - 兼容性:本系列产品可与多种电子设备和其他电子元器件无缝对接,满足各种复杂的连接需求。
    - 技术支持:广州金升阳科技有限公司提供全方位的技术支持和售后服务,包括产品定制服务,满足客户的个性化需求。

    常见问题与解决方案


    1. 问题:输入电压不稳定,导致输出电压波动大。
    解决方案:检查输入电压是否在规定范围内,必要时增加外部滤波电容以稳定输入电压。

    2. 问题:输出电压精度不足。
    解决方案:重新校准电源模块,或者更换更高精度的型号。

    3. 问题:瞬态响应不良。
    解决方案:检查负载变化是否超出规定范围,适当增加外部电容以改善瞬态响应。

    总结和推荐


    综上所述,URAYMD-6WR3 & URBYMD-6WR3 系列DC/DC电源模块凭借其卓越的性能和广泛的应用范围,成为各行业客户的理想选择。其高效能、高可靠性和良好的电磁兼容性使其能够在各种复杂环境中稳定工作。无论是医疗设备还是工业控制系统,这些电源模块都能提供可靠的电力支持。强烈推荐使用。
    通过以上内容,我们全面介绍了 URAYMD-6WR3 & URBYMD-6WR3 系列 DC/DC 电源模块的主要特性、技术参数及其应用优势。希望这份手册能够帮助您更好地了解和使用这一高性能的电源解决方案。

URB2409YMD-6WR3参数

参数
输入电压最小值 9V
类型 -
输出电压 9V
最大容性负载 680μF
输出方式 -
输出总功率 6W
输出电压组数 1
转换效率 85%
输入电压最大值 36V
输出电流最大值 667mA
特性 -
开关频率 300KHz
散热方式 自然空冷
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB2409YMD-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2409YMD-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2409YMD-6WR3 URB2409YMD-6WR3数据手册

URB2409YMD-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
19+ $ 5.3056 ¥ 44.8327
库存: 80
起订量: 19 增量: 1
交货地:
最小起订量为:19
合计: ¥ 851.82
