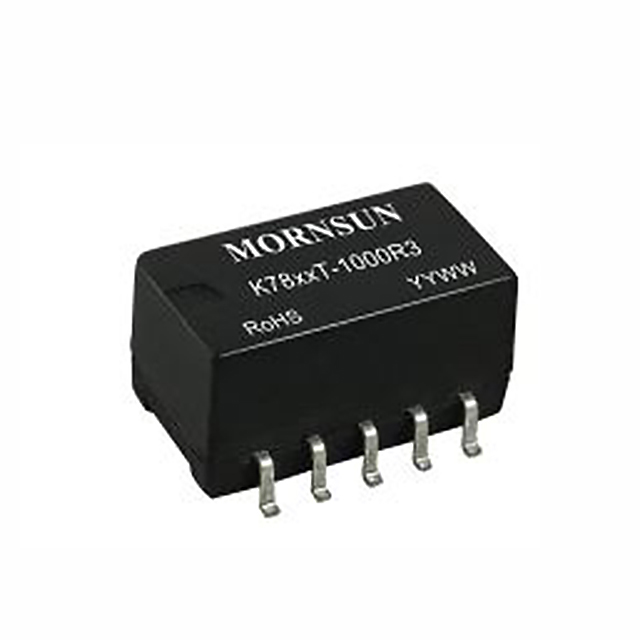

K7809T-1000R3

产品分类: AC-DC模块
产品描述: Remote On/Off,SCP 94% 1A 9V 36V 贴片安装
供应商型号: 2725-K7809T-1000R3-ND
供应商: Digi-Key
标准整包数: 1
MORNSUN/广州金升阳科技 AC-DC模块 K7809T-1000R3

K7809T-1000R3概述

    # K78T-1000R3 系列 DC/DC 模块电源技术手册

    产品简介


    K78T-1000R3 系列是一款高效率的开关稳压器,由广州金升阳科技有限公司制造。该系列具有宽电压输入的特点,适用于多种应用场景。K78T-1000R3 系列主要应用于工业控制、电力系统及仪表等领域,提供稳定可靠的电源解决方案。该产品符合 RoHS 标准,并通过了 EN 62368-1 和 BS EN 62368-1 认证。

    技术参数


    输入特性
    - 输入电压范围:4.75-36VDC
    - 满载效率:最高可达 95%
    - 空载输入电流:最低 0.2mA
    - 最大容性负载:680μF
    - 反接输入:禁止
    输出特性
    - 输出电压精度:±2%
    - 线性调节率:±0.3%
    - 负载调节率:±0.8%
    - 纹波&噪声(20MHz 带宽):最高 75mVp-p
    - 瞬态响应偏差:50mV 至 150mV
    - 短路保护:可持续,自恢复
    - 输出电压调节(Vadj):±10%
    通用特性
    - 工作温度范围:-40℃ to +85℃
    - 存储温度范围:-55℃ to +125℃
    - 存储湿度:5% to 95% RH
    - 回流焊温度:峰值温度 ≤ 245℃,217℃以上时间最大为 60s
    - 平均无故障时间(MTBF):2000 k hours
    物理特性
    - 外壳材料:黑色阻燃耐热塑料 (UL94V-0)
    - 封装尺寸:15.24 x 11.40 x 8.25 mm
    - 重量:1.7g (Typ.)
    - 冷却方式:自然空冷
    EMC 特性
    - 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS B
    - 静电放电:IEC/EN 61000-4-2 Contact ±4kV
    - 辐射抗扰度:IEC/EN 61000-4-3 10V/m
    - 脉冲群抗扰度:IEC/EN 61000-4-4 ±1kV
    - 浪涌抗扰度:IEC/EN 61000-4-5 line to line ±1kV
    - 传导骚扰抗扰度:IEC/EN 61000-4-6 3Vr.m.s

    产品特点和优势


    K78T-1000R3 系列具备以下特点和优势:
    - 高效节能:效率高达 95%,降低能耗成本。
    - 低功耗:空载输入电流低至 0.2mA,减少待机功耗。
    - 宽温工作:工作温度范围广,适应各种恶劣环境。
    - 输出稳定:具备输出短路保护和输出电压调节功能。
    - 小巧轻便:SMD 封装,节省空间且易于安装。

    应用案例和使用建议


    应用案例
    K78T-1000R3 系列已成功应用于多个领域,如工业控制、电力系统和仪表设备等。典型应用电路见图 2 和图 5。对于高精度应用场合,建议在输出端添加 LC 滤波网络以进一步减小纹波。
    使用建议
    1. 输入电压注意事项:当输入电压超过 30VDC 时,建议在输入端外接 22uF/50V 的电解电容,以防止电压尖峰造成的损坏。
    2. 负载建议:在负载小于 20%的情况下,纹波&噪声最大值为 150mVp-p,应尽量避免在低负载下使用。
    3. 安装要求:电容 C1 和 C2 的位置要靠近产品的引脚端,确保良好的电气连接。

    兼容性和支持


    - 兼容性:K78T-1000R3 系列可以与其他 SMD 封装的标准电源模块进行兼容安装。
    - 技术支持:广州金升阳科技有限公司提供全面的技术支持,包括产品定制服务和详细的应用指南文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超过 30VDC 导致模块损坏 | 在输入端外接 22uF/50V 的电解电容。 |
    | 低负载下纹波&噪声过高 | 添加 LC 滤波网络,推荐 L 值为 10µH-47µH。 |
    | 静电放电导致模块失效 | 在静电敏感环境中使用防静电措施,如接地线。 |

    总结和推荐


    综上所述,K78T-1000R3 系列 DC/DC 模块电源具有高效率、低功耗、宽温工作范围以及优良的 EMC 性能。这些特点使其在多种应用场景中表现出色,特别是在工业控制和仪表设备领域。鉴于其高效、可靠和便捷的特性,我们强烈推荐 K78T-1000R3 系列产品给需要高性能 DC/DC 转换器的应用开发者和制造商。

K7809T-1000R3参数

参数
输出总功率 -
特性 Remote On/Off,SCP
输出电流最大值 1A
输出电压组数 -
类型 -
输出电压 9V
开关频率 -
输入电压最大值 36V
散热方式 -
输入电压最小值 -
转换效率 94%
最大容性负载 -
输出方式 -
安装方式 贴片安装
零件状态 在售
包装方式 管装
