URA2405YMD-20WR3

产品分类: DC-DC模块
产品描述: 2000μF 270KHz 自然空冷 86% 20W ±2A ±5V 2 36V 9V DIP 通孔安装 25.4mm*25.4mm*11.7mm
供应商型号: 2725-URA2405YMD-20WR3-ND
供应商: Digi-Key
标准整包数: 1

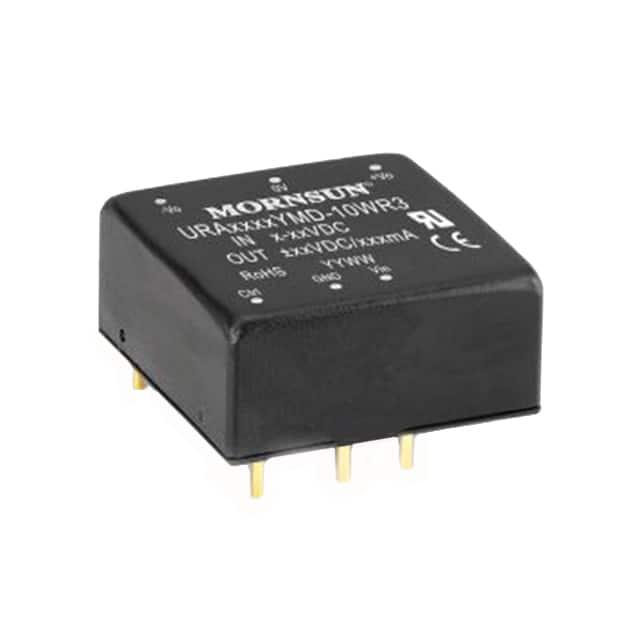

MORNSUN/广州金升阳科技 DC-DC模块 URA2405YMD-20WR3

URA2405YMD-20WR3概述

    URAYMD-20WR3 系列 DC/DC 模块电源技术手册

    产品简介


    URAYMD-20WR3 系列是一款高效能的 DC/DC 模块电源,适用于多种电子设备。其特点是超宽输入电压范围、高效率和广泛的温度适应能力,广泛应用于工业控制、电力系统、仪器仪表、通信设备和铁路行业等。

    技术参数


    - 输出功率:20W
    - 输入电压范围:
    - 24VDC: 9-36VDC
    - 48VDC: 18-75VDC
    - 输出电压:±5V, ±12V, ±15V, ±24V
    - 满载效率:高达 90%
    - 空载功耗:低至 0.24W
    - 隔离电压:1500VDC
    - 工作温度范围:-40℃ to +105℃
    - 纹波&噪声:100mVp-p 至 200mVp-p(20MHz 带宽)
    - 瞬态恢复时间:300µs 至 500µs(25%负载阶跃变化)

    产品特点和优势


    1. 超宽输入电压范围:支持 4:1 的超宽输入电压范围,提高了电源的通用性和可靠性。
    2. 高效率:高达 90% 的转换效率,减少了能量损耗。
    3. 低空载功耗:空载时功耗仅为 0.24W,节能环保。
    4. 隔离保护:具有 1500VDC 的隔离电压,确保安全运行。
    5. 全面保护机制:集成输入欠压、输出过压、过流和短路保护功能,保障系统稳定。
    6. 防反接保护:A2S(接线式)和 A4S(TS35 导轨式)产品型号具备输入防反接功能,增强了系统的鲁棒性。
    7. 国际认证:通过 EN62368 和 EN50155 认证,符合国际标准。

    应用案例和使用建议


    应用案例:
    URAYMD-20WR3 系列在工业控制系统中广泛应用,如电力系统监控装置、自动化设备等。在铁路行业中,用于信号传输和通信设备的供电。
    使用建议:
    - 应用电路设计:建议参考手册中的推荐电路(图2),以减少输入输出纹波,提升系统稳定性。
    - EMC 解决方案:结合手册中的 EMC 解决方案(图3),采用推荐电路,增强系统的电磁兼容性。

    兼容性和支持


    - 兼容性:与现有电路板和系统设计兼容,支持多种标准引脚布局。
    - 技术支持:广州金升阳科技有限公司提供详尽的技术支持和售后服务,帮助客户解决应用中的技术难题。

    常见问题与解决方案


    - 问题:输入电压超出范围。
    - 解决方案:检查输入电压是否在手册规定的范围内,调整输入电源以满足要求。
    - 问题:负载调节率不佳。
    - 解决方案:适当增加输入和输出的外部电容,确保电容值不超过手册规定的最大容性负载。
    - 问题:输出电压不稳定。
    - 解决方案:检查连接线路是否有松动或接触不良,确保良好的电气连接。

    总结和推荐


    综上所述,URAYMD-20WR3 系列 DC/DC 模块电源凭借其出色的性能参数和广泛应用范围,在众多工业领域中表现出色。其高效的能源利用和可靠的保护机制使其成为一种理想的选择。我们强烈推荐使用该系列产品,并期待您在实际应用中的反馈。
    如有任何疑问或需要技术支持,请联系广州金升阳科技有限公司的专业团队,我们将竭诚为您服务。

URA2405YMD-20WR3参数

参数
输出方式 -
输出总功率 20W
最大容性负载 2000μF
输出电压 ±5V
特性 -
转换效率 86%
输入电压最小值 9V
输入电压最大值 36V
类型 -
输出电流最大值 ±2A
散热方式 自然空冷
输出电压组数 2
开关频率 270KHz
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URA2405YMD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA2405YMD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA2405YMD-20WR3 URA2405YMD-20WR3数据手册

URA2405YMD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
