K78L15-500R3

产品分类: AC-DC模块
产品描述: 93% 500mA 15V 36V 19V,8V 通孔安装
供应商型号: NA-K78L15-500R3
供应商: 海外现货
标准整包数: 1

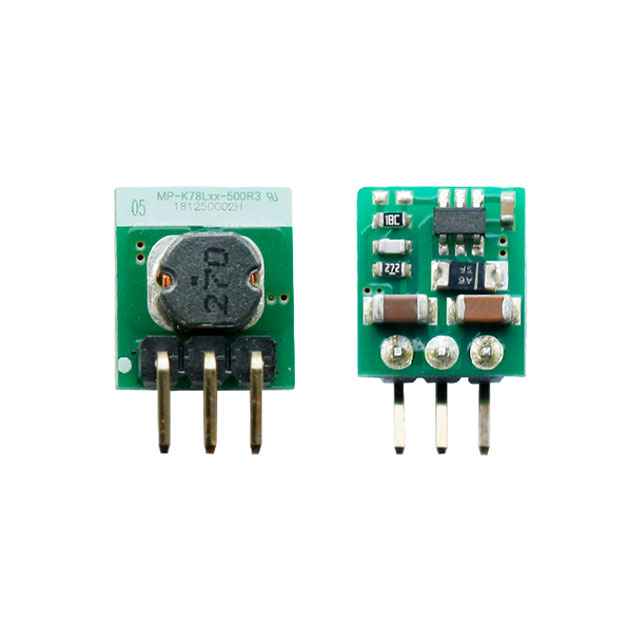

MORNSUN/广州金升阳科技 AC-DC模块 K78L15-500R3

K78L15-500R3概述

    DC/DC 模块电源 K78Lxx-500R3 系列产品技术手册

    产品简介


    K78Lxx-500R3 系列是由广州金升阳科技有限公司生产的高效能经济型开关稳压器。它主要适用于非隔离式稳压单输出,广泛应用于工业控制、电力设备、测量仪器等领域。此系列稳压器不仅继承了 LM78xx 系列三端线性稳压器的优点,而且具备更高的效率和更优秀的电气性能。

    技术参数


    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 (VDC) 4.75 | - | 36 | VDC |
    | 输出电压 (VDC) | - | 3.3 | 5 | 12 | 15 |
    | 输出电流 (mA) | - | 500 | - | - | mA |
    | 满载效率 (%) | - | 80 | 84 | 95 | % |
    | 最大容性负载 (µF) | - | 330 | 680 | - | µF |
    | 输入电流 (mA) | 空载 | 0.2 | - | 1.5 | mA |
    | 纹波&噪声 (mVp-p) | 20MHz 带宽 | - | 20 | 75 | mVp-p |
    | 工作温度范围 (℃) | - | -40 | - | 85 | ℃ |

    产品特点和优势


    - 高效率:最高可达 95%,大大降低了能耗。
    - 低空载输入电流:空载状态下仅为 0.2mA,减少了不必要的功耗。
    - 宽工作温度范围:从 -40℃ 到 +85℃,适用于极端环境。
    - 短路保护:具有自动恢复功能,确保稳定运行。
    - 电气认证:通过多项国际认证,包括 IEC60950, UL60950 和 EN62368。
    - 引脚兼容:与 LM78xx 系列引脚兼容,便于替换和升级。

    应用案例和使用建议


    K78Lxx-500R3 系列广泛应用于各种工业控制设备、电力设备和测量仪器中。例如,在医疗设备或通信基站中,可以通过外部电容的添加来优化其纹波和噪声性能,从而提高整体系统的稳定性。建议根据具体应用需求合理选用型号,并注意不同型号的输入电压范围和输出电压范围。

    兼容性和支持


    - 与其他 LM78xx 系列产品引脚兼容,便于系统集成和升级。
    - 厂商提供详尽的技术支持和维护服务,确保产品可靠运行。
    - 提供多种选择,如电容、电感等外接组件,方便用户根据实际需要进行配置。

    常见问题与解决方案


    1. 问题:纹波和噪声较大
    - 解决方案:建议在输出端增加 LC 滤波器,并选择合适的电感值(10µH-47µH)。

    2. 问题:输入电压超出范围
    - 解决方案:当输入电压超过 30VDC 时,需外接 22uF/50V 的电解电容。

    总结和推荐


    K78Lxx-500R3 系列是一款高性能的开关稳压器,特别适合于工业控制、电力和仪表行业。其高效率、低功耗、宽工作温度范围等特性使其在市场上具有较强的竞争力。推荐用户在选择型号时根据具体应用场景合理选用,并注意安装过程中的细节问题,以确保最佳性能和长期可靠性。

K78L15-500R3参数

参数
输出电压组数 -
转换效率 93%
特性 -
最大容性负载 -
输出总功率 -
类型 -
输出电压 15V
散热方式 -
开关频率 -
输出方式 -
输入电压最小值 19V,8V
输入电压最大值 36V
输出电流最大值 500mA
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

K78L15-500R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K78L15-500R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K78L15-500R3 K78L15-500R3数据手册

K78L15-500R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7324 ¥ 23.6079
库存: 55
起订量: 47 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.6
