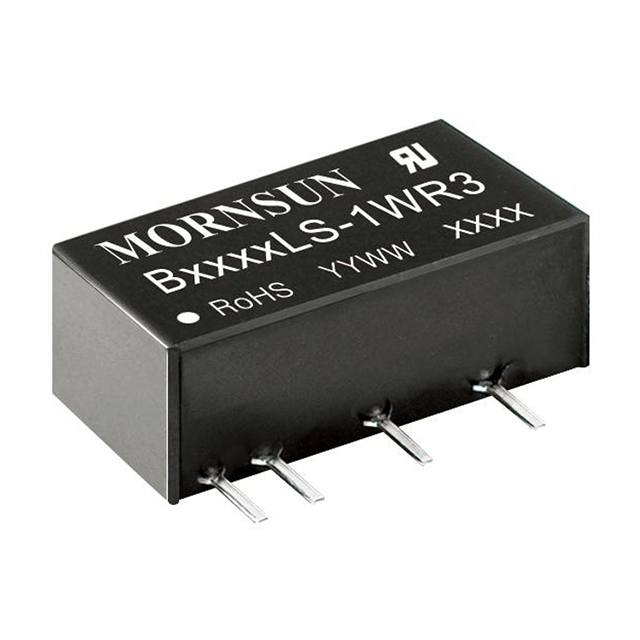

B1512LS-1WR3

产品分类: DC-DC模块
产品描述: 560μF 260KHz 自然空冷 80% 1W 83mA 12V 1 16.5V 13.5V SIP 通孔安装 19.65mm*6mm*10.16mm
供应商型号: SG-B1512LS-1WR3
供应商: 国内现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 B1512LS-1WR3

B1512LS-1WR3概述

    DC/DC 模块电源 AS-1WR3 & BLS-1WR3 系列技术手册

    产品简介


    AS-1WR3 & BLS-1WR3 系列 DC/DC 模块电源是专为分布式电源系统设计的产品,特别适合用于需要产生一组(两组)与输入电源隔离的电源的应用场合。这些电源可以广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域。

    技术参数


    以下是该系列 DC/DC 模块电源的技术参数:
    | 输入电压(VDC) | 输出电压(VDC) | 电流(mA) | 满载效率(%) | 容性负载(µF) |

    | 12 (10.8-13.2) | ±3.3 | ±152 | 71/75 | 1200 |
    | 12 (10.8-13.2) | ±5 | ±100 | 76/80
    | 12 (10.8-13.2) | ±9 | ±56 | 76/80 | 470 |
    | ... | ... | ... | ... | ... |
    该系列产品的工作条件和环境如下:
    - 输入电压范围:12VDC (10.8-13.2V),15VDC (13.5-16.5V),24VDC (21.6-26.4V)
    - 输出电压精度:见误差包络曲线图(图 1)
    - 输出纹波和噪声:≤75mVp-p(3.3V/5V/7V/9V/12V/15V 输出),≤100mVp-p(24V 输出)
    - 隔离电压:1500VDC
    - 工作温度范围:-40℃ to +105℃

    产品特点和优势


    1. 可持续短路保护:确保在异常情况下自动恢复。
    2. 低空载输入电流:最大空载输入电流仅为8mA,有效降低功耗。
    3. 高效能:最高可达81%的满载效率。
    4. 宽工作温度范围:-40℃至+105℃。
    5. 国际标准引脚方式:方便集成和使用。
    6. 高隔离电压:隔离电压达1500VDC,保证电路的安全性。

    应用案例和使用建议


    这些电源广泛应用于工业自动化、医疗设备、通信设备和消费电子产品中。对于需要在有限空间内提供稳定电源的应用尤为适用。
    使用建议:
    1. 在输入输出端添加适当的电容滤波网络以减少纹波。
    2. 根据不同电压输出选择合适的容性负载值,详见表 1。
    示例:
    例如,在12VDC输入条件下,推荐的单路输出电容Cout为10µF/16V,双路输出电容Cout为4.7µF/16V。

    兼容性和支持


    - 该系列产品已通过多项认证,包括UL 62368-1,EN 62368-1,IEC 62368-1。
    - 提供与多种设备的兼容性,并且具备完善的售后支持和技术文档。

    常见问题与解决方案


    1. 启动问题:可能是因为输入电容过大。建议减小电容值并重新测试。
    2. 纹波和噪声过大:可能是由于滤波不足。增加输出电容值可以有效解决。
    3. 温度过高等:保持良好的散热条件,并参考图 2 设计散热方案。

    总结和推荐


    综上所述,AS-1WR3 & BLS-1WR3 系列 DC/DC 模块电源凭借其高效能、高隔离电压和广泛的适用范围,成为分布式电源系统的理想选择。其独特的可持续短路保护和低空载电流使其在市场上具有较强的竞争力。
    推荐使用:鉴于其出色的性能和广泛的应用场景,强烈推荐在各种需要高效、稳定电源供应的场合中使用。
    注:更多详细信息,请参阅技术手册中的相关内容。

B1512LS-1WR3参数

参数
散热方式 自然空冷
输出电压 12V
输出电压组数 1
输出总功率 1W
转换效率 80%
开关频率 260KHz
类型 -
输入电压最大值 16.5V
输入电压最小值 13.5V
输出方式 -
特性 -
输出电流最大值 83mA
最大容性负载 560μF
长*宽*高 19.65mm*6mm*10.16mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

B1512LS-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B1512LS-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 B1512LS-1WR3 B1512LS-1WR3数据手册

B1512LS-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.269
50+ ¥ 9.45
100+ ¥ 9.135
500+ ¥ 8.82
1000+ ¥ 8.505
库存: 1000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.26
直接购买
加入购物车
