K7803-3AR3

产品分类: AC-DC模块
产品描述: SCP 3A 3.3V 36V SIP-12 通孔安装
供应商型号: SG-K7803-3AR3
供应商: 期货订购
标准整包数: 1

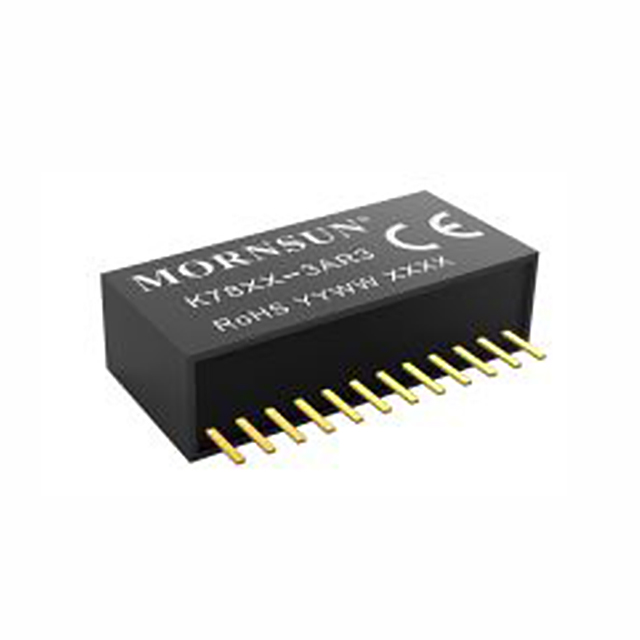

MORNSUN/广州金升阳科技 AC-DC模块 K7803-3AR3

K7803-3AR3概述

    # K78(L)xx-3AR3系列宽电压输入非隔离稳压单路输出DC/DC模块电源

    产品简介


    K78(L)xx-3AR3系列是一款高效的DC/DC转换器模块,适用于多种工业应用,包括工控、电力、仪表等行业。该系列通过高效能、低功耗、内置短路保护等特性,满足了高可靠性、高稳定性的要求。其非隔离的设计使得在许多应用场合下可以简化系统结构,提高系统的灵活性。

    技术参数


    输入特性
    - 输入电压范围: 8-36VDC(根据型号而异)
    - 满载效率:
    - K78(L)03-3AR3: 90%
    - K78(L)05-3AR3: 93%
    - K78(L)X6-3AR3: 94%
    - K78(L)09-3AR3: 95%
    - K78(L)12-3AR3: 97%
    - K78(L)15-3AR3: 97%
    - 空载输入电流: 2mA
    - 输入滤波器类型: 电容滤波
    - 控制输入: 模块开启(悬空或接TTL高电平);模块关断(接GND或低电平)
    输出特性
    - 输出电压:
    - K78(L)03-3AR3: 3.3V
    - K78(L)05-3AR3: 5V
    - K78(L)X6-3AR3: 6.5V
    - K78(L)09-3AR3: 9V
    - K78(L)12-3AR3: 12V
    - K78(L)15-3AR3: 15V
    - 最大输出电流: 3000mA
    - 纹波&噪声:
    - 3.3V/5V/6.5V/9V 输出: 40-70mVp-p
    - 12V/15V 输出: 50-100mVp-p
    - 温度漂移系数: ±0.03%/℃
    - 短路保护: 可持续,自恢复
    通用特性
    - 工作温度范围: -40℃至+85℃
    - 存储温度范围: -55℃至+125℃
    - 开关频率: 100kHz至400kHz(不同输出电压频率不同)
    - MTBF (平均无故障时间): 2000小时

    产品特点和优势


    1. 高效率:最高效率可达97%,极大降低了能量损耗。
    2. 低功耗:空载时输入电流仅2mA,符合绿色环保的要求。
    3. 宽输入电压范围:支持8-36VDC输入,适合多种电源供电场合。
    4. 内置短路保护:避免电路因短路而受损。
    5. 宽工作温度范围:从-40℃到+85℃,适应恶劣环境。
    6. 无须外加散热片:节省空间,简化设计。

    应用案例和使用建议


    应用案例
    K78(L)xx-3AR3系列被广泛应用于工控、电力、仪表等领域。例如,在一个电力监控系统中,K78(L)05-3AR3可以为各种传感器提供稳定的5VDC电源。
    使用建议
    1. 陶瓷电容的选用:C1和C2的容量需根据表1中推荐的参数进行配置,确保纹波和噪声达到最佳效果。
    2. 输入电压处理:当输入电压超过30VDC时,需外接22uF/50V的电解电容以防止电压尖峰导致模块损坏。
    3. 输出电压调整:利用Trim电阻可以方便地调整输出电压,见图4中的电路设计。

    兼容性和支持


    - 兼容性:模块电源与大多数常见的电子系统兼容,适合各类工业控制系统。
    - 厂商支持:广州金升阳科技有限公司提供详尽的技术文档和应用指南,帮助用户进行电路设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压波动大 | 增加输入端的电解电容 |
    | 输出电压不稳定 | 调整输出端的陶瓷电容 |
    | 输出纹波和噪声较大 | 更换低ESR的陶瓷电容 |

    总结和推荐


    K78(L)xx-3AR3系列DC/DC转换器以其高效、低功耗、宽工作温度范围等显著特点,适用于广泛的工业应用场合。无论是对于新开发项目还是替换旧有电源模块,它都表现出色。经过上述详细的技术参数分析和应用实例展示,我们强烈推荐使用这款高性能、高可靠性的电源模块。

K7803-3AR3参数

参数
输出电流最大值 3A
类型 -
输入电压最小值 -
输入电压最大值 36V
输出电压组数 -
输出电压 3.3V
开关频率 -
输出总功率 -
最大容性负载 -
散热方式 -
输出方式 -
特性 SCP
转换效率 -
通用封装 SIP-12
安装方式 通孔安装
零件状态 在售
包装方式 管装

K7803-3AR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7803-3AR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K7803-3AR3 K7803-3AR3数据手册

K7803-3AR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.9822
50+ ¥ 23.91
100+ ¥ 23.113
500+ ¥ 22.316
1000+ ¥ 21.519
库存: 5000
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.98
直接购买
加入购物车
