LS10-13B15R3

产品分类: AC-DC模块
产品描述: 670mA 15V 85V~305V(AC),100V~430V(DC) 通孔安装
供应商型号: SG-LS10-13B15R3
供应商: 期货订购
标准整包数: 1

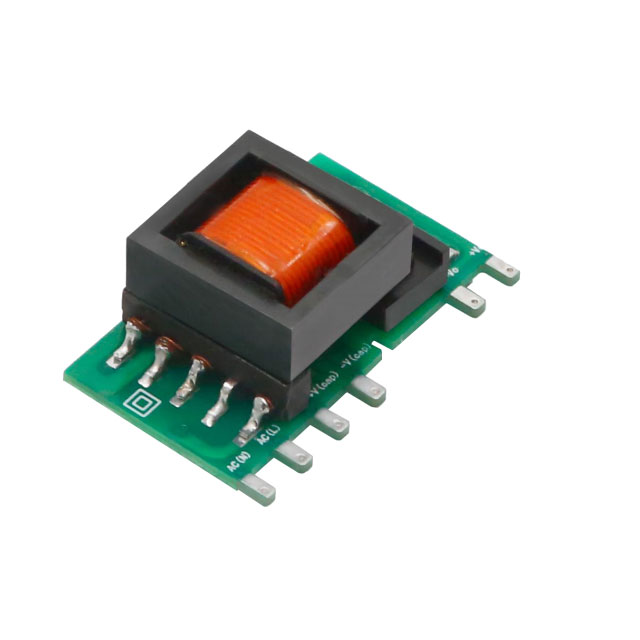

MORNSUN/广州金升阳科技 AC-DC模块 LS10-13B15R3

LS10-13B15R3概述

    LS10-13BxxR3 系列 AC/DC 电源模块技术手册

    产品简介


    LS10-13BxxR3 系列是广州金升阳科技有限公司推出的一款小型化、高效绿色的 AC-DC 电源模块。该系列模块具有超宽输入电压范围、低功耗、高可靠性及良好的环保特性。它们特别适用于工控和电力仪器仪表、智能家居等领域,尤其在对体积要求严格的场合表现优异。尽管这些模块具有较强的 EMC(电磁兼容)特性,但在某些电磁干扰恶劣的环境下,可能需要额外的外围电路来提高稳定性。

    技术参数


    - 输入特性
    - 交流输入电压范围:85 - 305 VAC
    - 直流输入电压范围:100 - 430 VDC
    - 输入频率范围:47 - 63 Hz
    - 冲击电流范围:115VAC 15 - 277VAC 30
    - 输入电流(典型值):115VAC 0.30A / 230VAC 0.18A
    - 热插拔:不支持
    - 输出特性
    - 输出电压精度:
    - 3.3V:±3%
    - 5V/9V/12V/15V/24V:±2%
    - 线性调节率:额定负载 ±1%
    - 负载调节率:0% - 100%负载 ±1.5%
    - 纹波噪声(20MHz带宽):80 - 150 mV
    - 温度漂移系数:±0.02%/℃
    - 待机功耗:
    - 3.3V/5V:0.05 - 0.10W
    - 9V/12V/15V:0.09 - 0.12W
    - 24V:0.13 - 0.15W
    - 保护功能
    - 输出短路、过流、过压保护
    - 过压保护(钳位或打嗝模式)
    - 短路保护(打嗝模式,可长期短路,自恢复)
    - 过流保护(≥110% Io,自恢复)

    产品特点和优势


    LS10-13BxxR3 系列模块的主要特点包括:
    - 超宽输入电压范围:确保了模块在不同供电条件下仍能稳定工作。
    - 低功耗:空载功耗低至 0.1W,有助于提高能源效率。
    - 安全隔离:符合多项国际安全标准,提供可靠的安全保障。
    - 绿色环保:设计紧凑,功耗低,有助于减少环境影响。
    - 高功率密度:便于集成到紧凑空间的应用中。
    - 多功能保护:包括输出短路、过流、过压保护等,确保系统的安全性。

    应用案例和使用建议


    应用案例:
    - 智能家居:适用于家庭自动化系统,为各种智能设备提供稳定的电源。
    - 工业控制:在工控系统中作为核心电源模块,保证系统的稳定运行。
    使用建议:
    - 在电磁干扰严重的环境中使用时,建议添加额外的 EMC(电磁兼容)外围电路。
    - 对于使用在振动环境下的模块,建议点胶固定,以增强结构强度。

    兼容性和支持


    - 兼容性:LS10-13BxxR3 系列模块与多种电子设备和系统兼容,适用于不同的应用场景。
    - 支持:广州金升阳科技有限公司提供全面的技术支持和售后服务,包括产品定制服务。更多信息请访问公司官网。

    常见问题与解决方案


    - 问题:模块在极端温度下工作不稳定。
    - 解决方案:在极端温度环境下使用时,注意进行适当的温度降额。
    - 问题:模块启动困难。
    - 解决方案:检查输入电压是否在正常范围内,并确保正确的输入接线。
    - 问题:模块发热严重。
    - 解决方案:确保模块处于良好的散热环境中,必要时增加散热措施。

    总结和推荐


    综合评估:
    - LS10-13BxxR3 系列模块凭借其高效、稳定和高可靠性的特点,在工控和智能家居等领域有着广泛的应用前景。
    - 该系列模块的小巧体积和高功率密度使得其能够轻松集成到紧凑的设计中,且其高 EMC 特性使其能够在各种复杂的电磁环境中稳定运行。
    推荐:
    - 强烈推荐 LS10-13BxxR3 系列模块给需要高效率、高可靠性和紧凑设计的工程项目。无论是智能家居还是工业控制,这款模块都是理想的选择。

LS10-13B15R3参数

参数
类型 -
开关频率 -
输入电压最大值 -
输入电压最小值 85V~305V(AC),100V~430V(DC)
散热方式 -
输出方式 -
最大容性负载 -
输出电流最大值 670mA
转换效率 -
特性 -
输出电压组数 -
输出总功率 -
输出电压 15V
安装方式 通孔安装
零件状态 在售
包装方式 托盘

LS10-13B15R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LS10-13B15R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 LS10-13B15R3 LS10-13B15R3数据手册

LS10-13B15R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.789
50+ ¥ 15.45
100+ ¥ 14.935
500+ ¥ 14.42
1000+ ¥ 13.905
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.78
直接购买
加入购物车
