首页  >  产品百科  >  URB4824ZP-10WR3

URB4824ZP-10WR3

产品分类: DC-DC模块
产品描述: 100μF 350KHz 自然空冷 88% 10W 416mA 24V 2 75V 18V DIP 通孔安装 32mm*20mm*18mm
供应商型号: NA-URB4824ZP-10WR3
供应商: 海外现货
标准整包数: 1

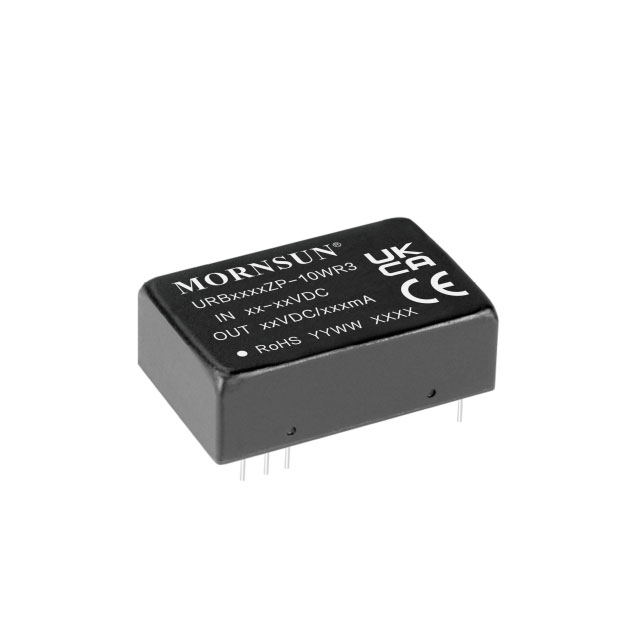

MORNSUN/广州金升阳科技 DC-DC模块 URB4824ZP-10WR3

URB4824ZP-10WR3概述

    # DC/DC 模块电源 URAZP-10WR3 & URBZP-10WR3 系列技术手册

    产品简介


    URAZP-10WR3 & URBZP-10WR3 系列 是一款由广州金升阳科技有限公司生产的10W超宽电压输入DC/DC模块电源,采用DIP封装,具备隔离稳压正负双路/单路输出的功能。该产品适用于工控、电力、仪器仪表、通信、铁路等多个领域。该系列电源具有高效率、宽输入电压范围、良好的环境适应能力等优点,能够为用户提供稳定可靠的电力转换解决方案。

    技术参数


    输入特性
    - 输入电压范围:
    - 9-36VDC (URA 系列)
    - 18-75VDC (URB 系列)
    - 满载效率:
    - 高达 88%
    - 空载功耗:
    - 低至 0.12W
    - 输入欠压保护:
    - 24VDC 系列:6.5V(典型)
    - 48VDC 系列:15.5V(典型)
    输出特性
    - 输出电压精度:
    - 单路3.3VDC、5VDC输出:±0.5%(典型)
    - 其他输出:±1%(典型)
    - 瞬态恢复时间:
    - 25%负载阶跃变化,300~500µs
    - 纹波&噪声(20MHz带宽):
    - 40~80mVp-p
    工作环境
    - 工作温度范围:
    - -40℃ to +85℃
    - 存储温度范围:
    - -55℃ to +125℃
    - 绝缘电阻:
    - 输入-输出:≥1000 MΩ
    - 隔离电压:
    - 输入-输出:1500VDC
    认证标准
    - EN62368-1
    - BS EN62368-1
    - EN50155
    - CISPR32/EN55032 CLASS A

    产品特点和优势


    - 超宽输入电压范围(4:1):支持宽范围输入电压,适用于多种应用场景。
    - 高效率:满载效率高达88%,节能高效。
    - 低空载功耗:仅0.12W,有效降低能耗。
    - 隔离稳压功能:1500VDC的隔离电压,确保电气安全。
    - 广泛的保护功能:输入欠压保护、输出短路、过流、过压保护等多重保护机制。
    - 国际标准引脚方式:符合工业标准,易于集成和使用。
    - 良好的环境适应能力:能够在极端环境下稳定运行,适用性强。

    应用案例和使用建议


    应用案例
    该系列产品已广泛应用于工控、电力、仪器仪表、通信、铁路等领域。例如,在工控系统中,可以为传感器和控制单元提供稳定的电源;在通信系统中,可用于为各类通讯设备供电;在铁路领域,可用于机车和信号系统的供电保障。
    使用建议
    - 外接电容:为提高输入输出纹波抑制效果,可在输入和输出端加接适当容量的电容。参考推荐电路(图2)进行外接电容的设计。
    - 合理布局:在PCB设计中合理安排输入输出端子位置,避免电磁干扰,保证电源的稳定输出。
    - 保护电路:针对可能的异常情况,设计相应的保护电路,如过流保护、过压保护等,以确保系统运行的安全性。

    兼容性和支持


    - 兼容性:该系列产品遵循国际标准,易于与其他电子元器件或设备进行集成。适用于多种工业应用场景。
    - 支持服务:广州金升阳科技有限公司提供全方位的技术支持,包括产品咨询、技术支持和售后服务。详细资料和技术支持文档可在公司网站获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,确保连接正确且输入端电容足够 |
    | 输出过压 | 检查输入电压是否超过额定范围,检查输出端负载是否正常 |
    | 瞬态响应不良 | 检查输入输出电容是否符合规格要求,必要时更换更大容量的电容 |

    总结和推荐


    综合评估
    - 优点:
    - 高效率:达到88%的满载效率,节能显著。
    - 宽输入电压范围:能够适应多种不同的输入条件。
    - 多重保护功能:为系统提供全面的保护,增加可靠性。
    - 优良的环境适应能力:能在极端环境下稳定工作,适用于各种恶劣环境。
    - 推荐:
    该系列产品在多个应用场景下表现出色,是一款性价比极高的DC/DC模块电源。无论是工控、电力、通信还是铁路等领域,都能够为其提供稳定可靠的电力转换解决方案。因此,我们强烈推荐使用该系列产品。
    通过以上分析,可以看出URAZP-10WR3 & URBZP-10WR3 系列DC/DC模块电源是一款功能强大、稳定性高的产品,值得在多种工业应用场合中推广使用。

URB4824ZP-10WR3参数

参数
最大容性负载 100μF
输出电压组数 2
开关频率 350KHz
输出电流最大值 416mA
散热方式 自然空冷
转换效率 88%
类型 -
输入电压最大值 75V
输出方式 -
特性 -
输出总功率 10W
输出电压 24V
输入电压最小值 18V
长*宽*高 32mm*20mm*18mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB4824ZP-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB4824ZP-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB4824ZP-10WR3 URB4824ZP-10WR3数据手册

URB4824ZP-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
