首页  >  产品百科  >  URA2412YMD-10WR3

URA2412YMD-10WR3

产品分类: DC-DC模块
产品描述: 470μF 350KHz 自然空冷 87% 10W ±416mA ±12V 2 36V 9V Fixed DIP 通孔安装 25.4mm*25.4mm*11.7mm
供应商型号: SG-URA2412YMD-10WR3
供应商: 期货订购
标准整包数: 1

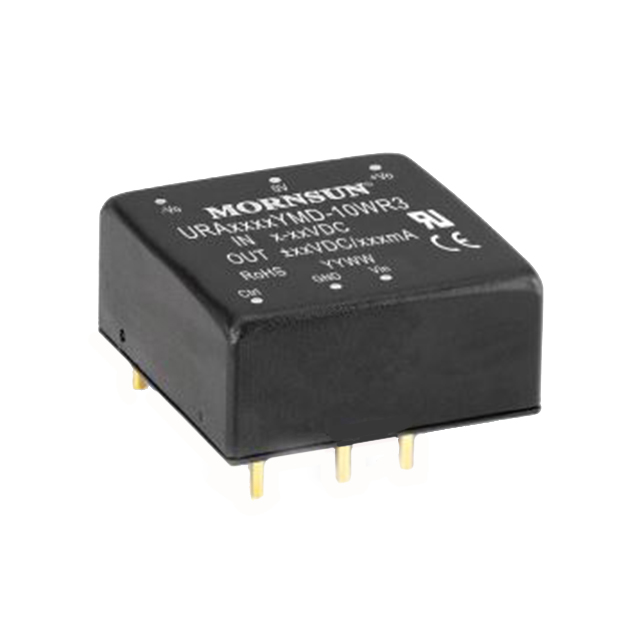

MORNSUN/广州金升阳科技 DC-DC模块 URA2412YMD-10WR3

URA2412YMD-10WR3概述

    # DC/DC 模块电源:URAYMD-10WR3 & URBYMD-10WR3 系列

    产品简介


    URAYMD-10WR3 和 URBYMD-10WR3 系列 DC/DC 模块电源由广州金升阳科技有限公司研发生产,专为工业、通信、电力、仪器仪表和铁路等领域设计。该系列电源输出功率为 10W,提供超宽电压输入范围(4:1),支持隔离稳压正负双路或单路输出,具有出色的稳定性和可靠性。该产品具备多项专利保护,并通过多项国际安全认证,确保其在全球范围内的合规性。
    主要功能
    - 超宽电压输入范围(4:1);
    - 高效率(最高可达 88%);
    - 空载功耗低至 0.12W;
    - 隔离电压达 1500VDC;
    - 支持输入欠压、输出短路、过流、过压保护。
    应用领域
    工控设备、电力系统、仪器仪表、通信设备、铁路信号系统等。

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 9-36VDC 或 18-75VDC(视具体型号而定) |
    | 输出电压 | ±5VDC、±9VDC、±12VDC、±15VDC、±24VDC 等 |
    | 输出功率 | 10W |
    | 效率 | 高达 88% |
    | 隔离电压 | 1500VDC |
    | 输入欠压保护 | 6.5V 至 15.5V(视具体型号而定) |
    | 工作温度 | -40℃ 至 +85℃ |
    | 冷却方式 | 自然空冷 |
    | 认证标准 | UL60950-1、EN62368-1、IEC60950-1 等 |

    产品特点和优势


    1. 超宽输入电压范围
    支持 4:1 的输入电压范围,适应不同电源环境。

    2. 高效节能
    效率高达 88%,显著降低能源损耗,符合绿色节能理念。
    3. 高可靠性
    具有输入欠压、输出短路、过流、过压保护功能,以及 1500VDC 的隔离电压,有效保护设备运行。
    4. 宽温设计
    工作温度范围宽(-40℃ 至 +85℃),适用于恶劣环境。
    5. 多种封装形式
    提供卧式封装、A2S(接线式)和 A4S(导轨式)等多种封装选择,便于灵活安装。
    6. 国际认证
    通过多项国际认证(如 UL60950-1、EN62368-1),确保全球市场的兼容性。

    应用案例和使用建议


    应用案例
    1. 工控设备
    用于工业自动化控制系统,保障设备稳定运行。
    2. 铁路信号系统
    在严苛环境下为信号设备提供可靠电源支持。
    3. 电力系统
    用于电网监测设备,确保电力供应的连续性。
    使用建议
    - 增加外接电容:为提高稳定性,可在输入和输出端外接适当容量的电容(如 10µF/16V 或更高值)。
    - 根据负载选择型号:根据实际负载需求选择合适的输出电压和电流型号。
    - EMC 设计优化:使用推荐的 EMI 滤波电路,进一步提升电磁兼容性。

    兼容性和支持


    兼容性
    URAYMD-10WR3 和 URBYMD-10WR3 系列模块电源与其他标准 DC/DC 电源产品兼容,适用于多数工业和通信设备。其国际标准引脚方式便于与其他设备连接。
    支持服务
    广州金升阳科技有限公司提供全面的技术支持和售后服务,包括定制化服务和产品培训,帮助用户快速部署和优化方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压低于保护阈值 | 检查输入电压是否超出最低要求 |
    | 输出电压不稳定 | 增加输出端电容以稳定电压 |
    | 模块无法启动 | 确保输入电压和负载正确连接 |

    总结和推荐


    URAYMD-10WR3 和 URBYMD-10WR3 系列 DC/DC 模块电源凭借其超宽电压输入范围、高效率和高可靠性,成为工业和通信领域的理想选择。其紧凑的设计和多种封装形式,使其在各种应用场景中表现优异。我们强烈推荐这款产品给需要高性能电源模块的用户。
    推荐指数:★★★★★

URA2412YMD-10WR3参数

参数
输入电压最大值 36V
输出电压 ±12V
输入电压最小值 9V
最大容性负载 470μF
转换效率 87%
输出电压组数 2
输出电流最大值 ±416mA
输出总功率 10W
特性 -
类型 -
散热方式 自然空冷
输出方式 Fixed
开关频率 350KHz
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URA2412YMD-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA2412YMD-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA2412YMD-10WR3 URA2412YMD-10WR3数据手册

URA2412YMD-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.79
50+ ¥ 49.5
100+ ¥ 47.85
500+ ¥ 46.2
1000+ ¥ 44.55
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.79
