首页  >  产品百科  >  K7805-1000R3

K7805-1000R3

产品分类: AC-DC模块
产品描述: 93%;86% 1A,500mA 5V 1 36V 8V 通孔安装 11.5mm(长度)*9mm(宽度)
供应商型号: ESY-K7805-1000R3
供应商: 海外现货
标准整包数: 1

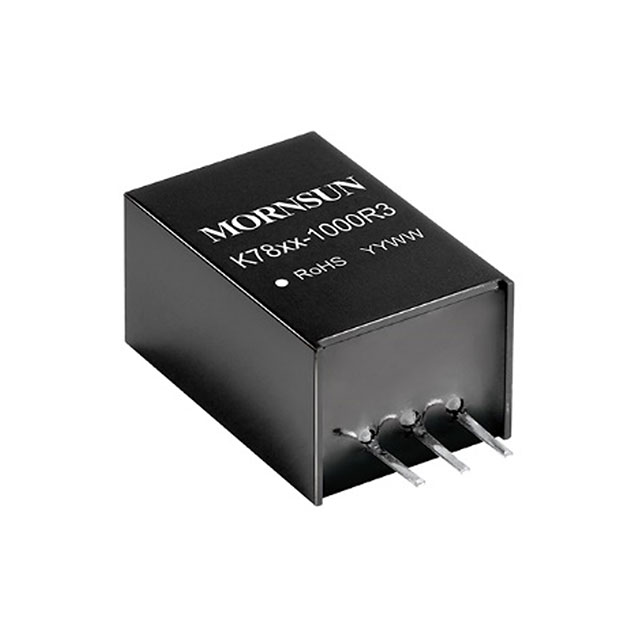

MORNSUN/广州金升阳科技 AC-DC模块 K7805-1000R3

K7805-1000R3概述

    # MORNsun K78xx-1000R3(L) 系列DC/DC转换器技术手册

    产品简介


    MORNsun K78xx-1000R3(L) 系列是非隔离式和稳压型单输出DC/DC转换器,适用于工业控制、仪器仪表和电力系统等广泛应用。它们作为LM78xx系列三端线性调节器的理想替代品,具有高效率、低功耗和短路保护等特点。这些转换器采用无须散热器的设计,可有效提升系统的稳定性和可靠性。

    技术参数


    以下是MORNsun K78xx-1000R3(L) 系列的技术规格和性能参数:
    | 参数 | 值 |

    | 输入电压范围 | 6-36 VDC |
    | 输出电压(典型值)| 3.3V/5V/9V/12V/15V |
    | 输出电流(最大) | 1000 mA / 500 mA |
    | 最大容性负载 | 680 µF / 330 µF |
    | 无负载输入电流 | 0.1 mA |
    | 工作温度范围 | -40℃ 到 +85℃ |
    | 静态效率 | 90%-96% |
    | 涌流响应时间 | 0.1ms - 1ms |
    | MTBF (平均无故障时间)| 2000 小时以上 |

    产品特点和优势


    1. 高效率: 可达96%,显著降低能耗。
    2. 低待机电流: 仅0.1mA,延长电池寿命。
    3. 宽工作温度范围: 从-40℃到+85℃,适应恶劣环境。
    4. 支持正负输出: 可满足多种应用需求。
    5. 短路保护: 保护电路免受损坏。
    6. 符合国际认证: 如IEC60950, UL60950, EN62368等标准,确保安全可靠。
    7. 引脚兼容LM78xx: 易于替换传统线性调节器。

    应用案例和使用建议


    应用案例
    - 工业控制: 在自动化设备中提供稳定的电源。
    - 仪器仪表: 在精密测量仪器中实现精确电压控制。
    - 电力系统: 在电力监控设备中保持稳定的电力供应。
    使用建议
    - 在高温环境下,建议降额使用以避免过热。
    - 使用建议的陶瓷电容器,并确保尽可能靠近模块端子连接。
    - 对于需要更高ESR的负载,可以考虑使用钽电容或低ESR电解电容。

    兼容性和支持


    MORNsun K78xx-1000R3(L) 系列与LM78xx系列具有引脚兼容性,可以轻松替换现有的LM78xx系列器件。制造商提供详尽的技术支持,包括应用指南、测试方法和设计参考,帮助用户快速上手并解决问题。

    常见问题与解决方案


    常见问题
    1. 如何连接外部电容器?
    2. 在什么条件下需要进行降额操作?
    3. 如何确保电磁兼容性(EMC)?
    解决方案
    1. 建议将陶瓷电容器(C1/C2)尽可能靠近模块端子连接。
    2. 如果工作温度超过71℃,建议降额使用以防止过热。
    3. 使用推荐的EMC滤波电路(如图4所示),确保满足CISPR32/EN55032 CLASS B标准。

    总结和推荐


    MORNsun K78xx-1000R3(L) 系列DC/DC转换器具备高效率、宽工作温度范围和引脚兼容性等诸多优势,是工业控制、仪器仪表及电力系统中的理想选择。鉴于其出色的性能和广泛的适用性,强烈推荐给对高效、可靠的电源解决方案有需求的工程师和设计师。

K7805-1000R3参数

参数
输入电压最小值 8V
输出总功率 -
转换效率 93%;86%
输出电压组数 1
特性 -
散热方式 -
类型 -
输入电压最大值 36V
输出方式 -
开关频率 -
输出电流最大值 1A,500mA
最大容性负载 -
输出电压 5V
长*宽*高 11.5mm(长度)*9mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

K7805-1000R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7805-1000R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K7805-1000R3 K7805-1000R3数据手册

K7805-1000R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1706 ¥ 9.8918
库存: 5584
起订量: 506 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.89
