B0512S-2WR3

产品分类: DC-DC模块
产品描述: 560μF 220KHz 自然空冷 85% 2W 167mA 12V 1 5.5V 4.5V Fixed SIP 19.65mm*7.05mm*10.16mm
供应商型号: SG-B0512S-2WR3
供应商: 期货订购
标准整包数: 1

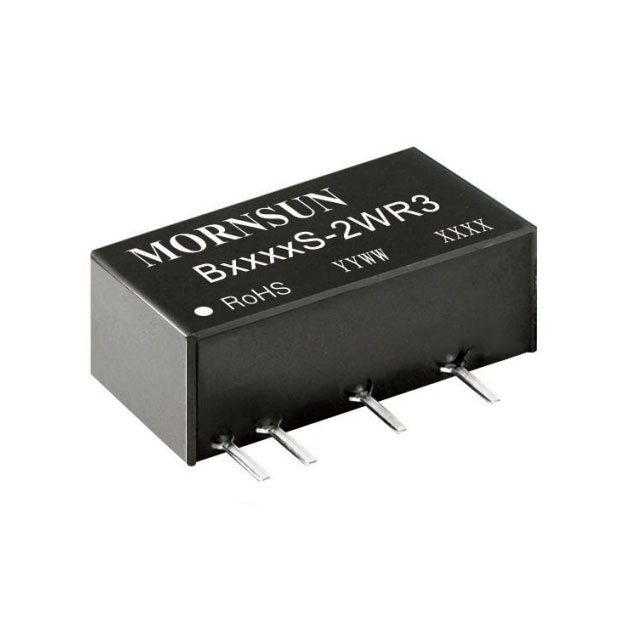

MORNSUN/广州金升阳科技 DC-DC模块 B0512S-2WR3

B0512S-2WR3概述

    DC/DC 模块电源 A05S-2WR3 & B05S-2WR3 系列技术手册

    产品简介


    DC/DC 模块电源 A05S-2WR3 & B05S-2WR3 系列是一款专为板上电源系统设计的产品,用于产生一组(两组)与输入电源隔离的电压。这些电源模块广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域。它们特别适合需要隔离电源的场合,以确保系统的稳定性和可靠性。

    技术参数


    - 输入电压:5VDC (范围:4.5VDC - 5.5VDC)
    - 输出电压:±3.3V、±5V、±9V、±12V、±15V、±24V
    - 满载效率:71%-86%
    - 最大容性负载:1200µF(具体值根据不同型号有所差异)
    - 工作温度范围:-40°C 至 +105°C
    - 隔离电压:1500VDC
    - 平均无故障时间:3500小时(MIL-HDBK-217F @25°C)

    产品特点和优势


    - 可持续短路保护:有效防止过载损害。
    - 低空载输入电流:仅需8mA,有助于降低整体能耗。
    - 高效能:满载效率高达86%,提升整体能效。
    - 高功率密度:紧凑设计便于安装和集成。
    - 宽工作温度范围:适应各种恶劣环境,确保稳定运行。
    - 国际标准引脚方式:易于与其他电子元器件配合使用。

    应用案例和使用建议


    在许多应用场景中,如工业自动化控制、电信设备、仪器仪表等,A05S-2WR3 & B05S-2WR3 系列电源被广泛应用。例如,在纯数字电路和继电器驱动电路中,为了确保电源的稳定性和可靠性,可以通过在输入和输出端增加适当的电容滤波网络来减少纹波。具体推荐容性负载值详见表1。此外,在设计EMC电路时,建议参考图4中的推荐电路,以满足CISPR32/EN55032 CLASS B的要求。

    兼容性和支持


    这些电源模块与其他电子元器件具有良好的兼容性,适配于国际标准引脚方式。广州金升阳科技有限公司提供了详尽的技术支持文档和维护服务,帮助客户快速解决问题并优化系统设计。

    常见问题与解决方案


    1. 问题:如何选择合适的输出电容?
    - 解决方法:参照表1中的推荐值,根据具体的输出电压选择合适容量和耐压的电容。

    2. 问题:如果出现启动问题,该如何排查?
    - 解决方法:检查输入滤波电容的值,过大可能导致启动问题。必要时可咨询技术支持人员。
    3. 问题:模块的隔离电压能否提高?
    - 解决方法:隔离电压为固定值1500VDC,无法通过外部手段提高。如需更高隔离电压,可考虑其他产品型号。

    总结和推荐


    DC/DC 模块电源 A05S-2WR3 & B05S-2WR3 系列凭借其高效、可靠的性能以及广泛的应用范围,成为众多领域理想的电源解决方案。其独特的设计和卓越的品质使其在市场上具备较强的竞争力。总体而言,我们强烈推荐使用这一系列的产品,特别是在对电源稳定性和可靠性要求较高的应用场景中。

B0512S-2WR3参数

参数
转换效率 85%
输入电压最大值 5.5V
最大容性负载 560μF
开关频率 220KHz
类型 -
输入电压最小值 4.5V
输出方式 Fixed
输出电压组数 1
输出总功率 2W
输出电流最大值 167mA
输出电压 12V
特性 -
散热方式 自然空冷
长*宽*高 19.65mm*7.05mm*10.16mm
通用封装 SIP
包装方式 管装

B0512S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B0512S-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 B0512S-2WR3 B0512S-2WR3数据手册

B0512S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.366
50+ ¥ 12.3
100+ ¥ 11.89
500+ ¥ 11.48
1000+ ¥ 11.07
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.36
直接购买
加入购物车
