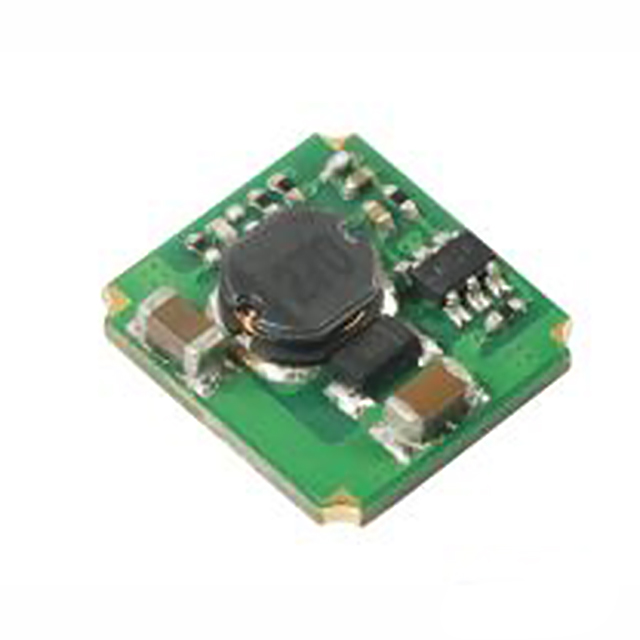

K7805JT-500R3

产品分类: AC-DC模块
产品描述: Remote On/Off,SCP 90% 500mA 5V 36V 贴片安装
供应商型号: ESY-K7805JT-500R3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 AC-DC模块 K7805JT-500R3

K7805JT-500R3概述

    K78JT-500R3系列DC/DC模块电源技术手册

    产品简介


    K78JT-500R3系列是广州金升阳科技有限公司生产的高效开关稳压器模块电源。这一系列产品包含K7803JT-500R3、K7805JT-500R3、K7809JT-500R3、K7812JT-500R3和K7815JT-500R3五种型号,分别对应不同的输出电压等级,覆盖了常见的工业控制、电力系统及仪器仪表等多个领域的应用需求。每种型号都具有出色的性能和高度的可靠性,特别适合于要求高效能转换的场合。

    技术参数


    - 输入电压: 4.75-36VDC(根据型号不同有所变化)
    - 满载效率: 高达95%
    - 最大输出电流: 500mA(根据型号不同有所不同)
    - 输出电压精度: 3.3V输出±2%(其他型号±2%,±3%)
    - 纹波&噪声: 20MHz带宽下,3.3V输出,20%-100%负载下最大50mVp-p(其他型号,10%-100%负载下为50mVp-p)
    - 工作温度范围: -40℃到+85℃
    - 瞬态响应偏差: ±200mV(对于25%负载阶跃变化)
    - 开关频率: 700kHz(在标称输入电压和满载状态下)

    产品特点和优势


    K78JT-500R3系列的产品亮点包括超薄型SMD设计(厚度≤3.5mm),高达95%的高效率,空载输入电流低至0.2mA,以及宽泛的工作温度范围(-40℃至+85℃)。此外,还具备输出短路保护功能,这使得产品在恶劣环境下也能保持稳定可靠的工作状态。这些特点不仅使其在工业应用中表现出色,也增加了市场竞争力。

    应用案例和使用建议


    K78JT-500R3系列广泛适用于工控、电力、仪表等行业。例如,在自动化生产线中,它可以作为各种传感器和执行机构的供电源。根据手册中提供的典型应用电路(图2),用户可以根据实际情况选择合适的外部电容器(C1和C2)以优化性能。对于希望进一步减少输出纹波的应用,可以在输出端接入“LC”滤波网络(图3)。

    兼容性和支持


    - 兼容性: K78JT-500R3系列产品能够与其他主流电子元件和设备良好兼容,满足多种应用场景下的需求。
    - 支持与维护: 广州金升阳科技有限公司提供详尽的技术文档和专业售后服务,同时亦可按客户需求提供定制化服务。如有任何疑问,可以直接联系其技术支持团队获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超过30VDC时未外接电解电容导致模块损坏 | 在输入电压超过30VDC时,必须在外接端添加22uF/50V的电解电容,以防止电压尖峰损害模块。 |
    | 关断时输入电流过大 | 尽量减少外部电路对电源的影响,确保外部设备正确连接。 |

    总结和推荐


    综上所述,K78JT-500R3系列凭借其高效的转换能力、紧凑的设计和卓越的环境适应性,成为工业控制、电力系统和仪器仪表等领域用户的理想选择。如果您正在寻找一款稳定可靠且高效的电源解决方案,K78JT-500R3系列将是您值得信赖的选择。

K7805JT-500R3参数

参数
输出总功率 -
最大容性负载 -
散热方式 -
输出方式 -
输出电压组数 -
输出电压 5V
输入电压最大值 36V
特性 Remote On/Off,SCP
输出电流最大值 500mA
输入电压最小值 -
类型 -
转换效率 90%
开关频率 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

K7805JT-500R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7805JT-500R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K7805JT-500R3 K7805JT-500R3数据手册

K7805JT-500R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
