首页  >  产品百科  >  WRB0503S-3WR2

WRB0503S-3WR2

产品分类: DC-DC模块
产品描述: 1800μF Remote On/Off 250KHz 自然空冷 68% 3W 758mA 3.3V 1 9V 4.5V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: 2725-WRB0503S-3WR2-ND
供应商: Digi-Key
标准整包数: 1

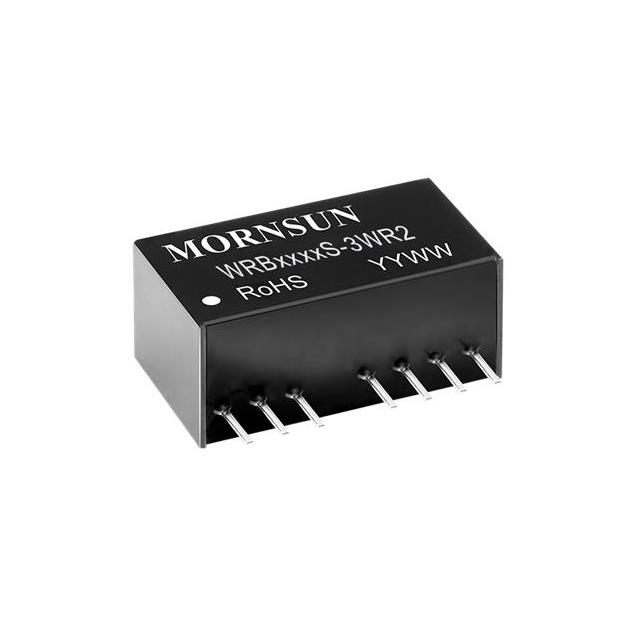

MORNSUN/广州金升阳科技 DC-DC模块 WRB0503S-3WR2

WRB0503S-3WR2概述

    DC/DC 模块电源 WRAS-3WR2 & WRBS-3WR2 系列技术手册

    产品简介


    DC/DC 模块电源 WRAS-3WR2 & WRBS-3WR2 系列是一款专为满足现代电子设备需求而设计的小型化电源转换模块。该系列产品具备超小型 SIP 封装,适用于广泛的工作电压和温度范围,广泛应用于通信设备、仪器仪表和工业电子等领域。此外,该系列产品还通过了 RoHS 认证和 EN60950 认证,确保了环保和安全标准的达标。

    技术参数


    - 输入电压:4.5V 至 75V
    - 输出电压:±3V 至 ±24V
    - 功率输出:3W
    - 隔离电压:1500VDC
    - 效率:最高可达 84%
    - 工作温度范围:-40°C 至 +85°C
    - 纹波噪声:最高 150mVpp
    - 认证:CE、RoHS、EN60950

    产品特点和优势


    WRAS-3WR2 & WRBS-3WR2 系列产品的独特之处在于其超小型的 SIP 封装,以及宽输入电压范围(2:1)。这些特性使得该系列产品能够在极小的空间内实现高效的电源转换,非常适合空间受限的应用场景。该系列产品还具备多种安全保护功能,如短路保护(自恢复)、过温保护等,确保了长期稳定运行。此外,通过 EN60950 认证表明其在安全性上达到了国际标准。

    应用案例和使用建议


    应用案例
    1. 通信设备:WRAS-3WR2 & WRBS-3WR2 系列广泛应用于路由器、交换机等通信设备中,提供稳定可靠的电源支持。
    2. 仪器仪表:在医疗设备、测试仪器等高精度测量仪器中,WRAS-3WR2 & WRBS-3WR2 系列能够提供精准稳定的电源供应。
    3. 工业电子:在自动化控制系统、工业机器人等应用中,其优异的温度适应性和稳定性确保系统可靠运行。
    使用建议
    - 外部电容配置:为了减小纹波,可以在输入输出两端添加适当的电容。具体电容值可参考典型应用电路图。
    - 负载要求:建议负载不要低于额定负载的 5%,以确保纹波噪声保持在规定的范围内。
    - 电源选择:在使用不稳定电源供电时,确保输入电压波动在允许范围内。

    兼容性和支持


    - 兼容性:该系列产品具有良好的电气兼容性,可以轻松集成到现有的电子系统中。
    - 技术支持:广州金升阳科技有限公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时模块无法正常工作 | 检查输入电压是否在规定范围内,检查外围电路是否有问题。|
    | 输出电压纹波过大 | 增加输入输出电容,优化电路布局。 |
    | 输出电流不稳定 | 确保负载在规定范围内,检查外部电路连接。 |

    总结和推荐


    综上所述,WRAS-3WR2 & WRBS-3WR2 系列产品凭借其超小型封装、高效率和宽工作温度范围,非常适合在通信设备、仪器仪表和工业电子等领域的应用。其多种安全保护功能确保了长期稳定运行,且兼容性强,便于集成。因此,我们强烈推荐该系列产品给需要高效、稳定电源转换的用户。如需更多信息,请访问官方网站 www.mornsun.cn。

WRB0503S-3WR2参数

参数
输入电压最大值 9V
输入电压最小值 4.5V
类型 -
输出电流最大值 758mA
输出电压 3.3V
转换效率 68%
最大容性负载 1800μF
输出电压组数 1
开关频率 250KHz
输出方式 -
输出总功率 3W
特性 Remote On/Off
散热方式 自然空冷
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRB0503S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB0503S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB0503S-3WR2 WRB0503S-3WR2数据手册

WRB0503S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
