K78L05-1000R3

产品分类: AC-DC模块
产品描述: 86%;93% 1A,500mA 5V 1 27V,36V 8V 通孔安装 11.5mm(长度)*7.5mm(宽度)
供应商型号: ESY-K78L05-1000R3
供应商: 海外现货
标准整包数: 1

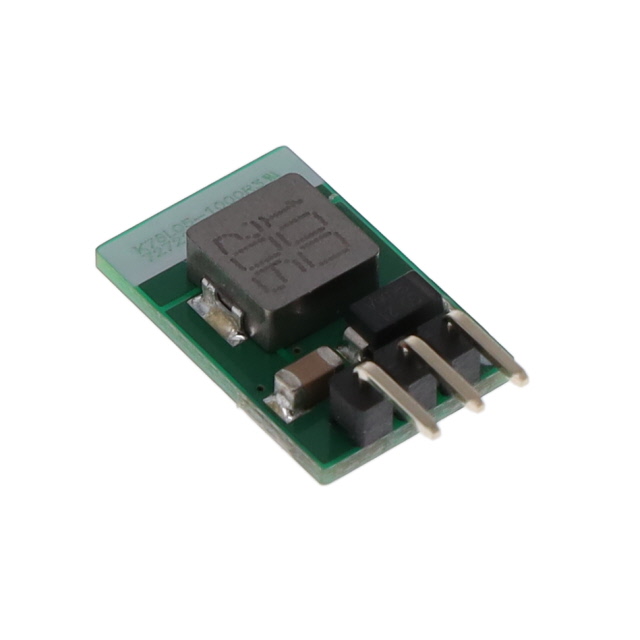

MORNSUN/广州金升阳科技 AC-DC模块 K78L05-1000R3

K78L05-1000R3概述

    # 高效DC/DC模块电源K78Lxx-1000R3系列技术手册

    产品简介


    K78Lxx-1000R3系列是广州金升阳科技有限公司推出的一款高效率、非隔离稳压单路输出的DC/DC模块电源。这款产品采用了先进的开关稳压器技术,适用于工业控制、电力系统、仪器仪表等多种应用场景。相比传统的LM78xx系列三端线性稳压器,K78Lxx-1000R3系列具有更高的效率和更低的功耗,不需要额外的散热片,非常适合空间受限的应用环境。

    技术参数


    K78Lxx-1000R3系列的主要技术参数如下:
    | 产品型号 | 输入电压范围 | 输出电压 | 输出电流 | 满载效率 |

    | K78L03-1000R3 | 6-36VDC | 3.3V | 1000mA | 89% |
    | K78L05-1000R3 | 8-36VDC | 5V | 1000mA | 93% |
    | K78LX6-1000R3 | 10-36VDC | 6.5V | 1000mA | 93% |
    | K78L12-1000R3 | 16-36VDC | 12V | 1000mA | 95% |
    | K78L15-1000R3 | 20-36VDC | 15V | 1000mA | 96% |

    产品特点和优势


    K78Lxx-1000R3系列具备以下特点和优势:
    - 高效率:最高可达96%,远超传统线性稳压器。
    - 低功耗:空载输入电流低至0.1mA。
    - 宽工作温度范围:-40℃到+85℃,适应各种恶劣环境。
    - 支持负输出:适用于多种复杂电路设计。
    - 保护功能:具备短路保护功能,确保安全运行。
    - 兼容性:引脚与LM78xx系列兼容,易于替换。

    应用案例和使用建议


    应用案例
    K78Lxx-1000R3系列广泛应用于工业控制、电力系统和仪器仪表等领域。例如,在一些高可靠性要求的场合,如PLC控制系统、通讯设备、测量仪表等,都可以看到其身影。
    使用建议
    1. 输入电压限制:当输入电压超过30VDC时,需在外接一个22µF/50V的电解电容以防止电压尖峰导致模块损坏。
    2. 电容器选型:根据不同的输出电压选择合适的陶瓷电容器(C1/C2/C3/C4)。具体参考表1。
    3. 防干扰措施:在需要时增加电感LDM以减少相互干扰。推荐使用10µH的电感。

    兼容性和支持


    K78Lxx-1000R3系列具有良好的兼容性,能够与多种电子元器件和设备无缝集成。厂商提供全面的技术支持,包括产品定制服务和详细的EMC解决方案。

    常见问题与解决方案


    1. 问:如何避免电压尖峰?
    答:当输入电压超过30VDC时,需在外接一个22µF/50V的电解电容。

    2. 问:怎样降低纹波噪声?
    答:可以适当增加输出电容(C2/C4),推荐使用低ESR的钽电容或铝电解电容。

    总结和推荐


    综上所述,K78Lxx-1000R3系列是一款高效、可靠的DC/DC转换模块电源。其卓越的性能和广泛的适用性使其成为许多应用场景中的理想选择。因此,强烈推荐此产品用于工业控制、电力系统及其他需要高效率、稳定输出的应用场合。
    如有更多需求或疑问,欢迎随时咨询广州金升阳科技有限公司的技术支持团队。

K78L05-1000R3参数

参数
开关频率 -
输出电压组数 1
转换效率 86%;93%
散热方式 -
输出方式 -
输出电流最大值 1A,500mA
输入电压最小值 8V
最大容性负载 -
类型 -
特性 -
输入电压最大值 27V,36V
输出电压 5V
输出总功率 -
长*宽*高 11.5mm(长度)*7.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

K78L05-1000R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K78L05-1000R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K78L05-1000R3 K78L05-1000R3数据手册

K78L05-1000R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2168 ¥ 10.282
库存: 257
起订量: 487 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.28
