IF2405XT-1WR3

产品分类: DC-DC稳压器
产品描述: 1 5V 25.2V 22.8V SMD 贴片安装 15.2mm*8.5mm*7.3mm
供应商型号: ESY-IF2405XT-1WR3
供应商: 海外现货
标准整包数: 1

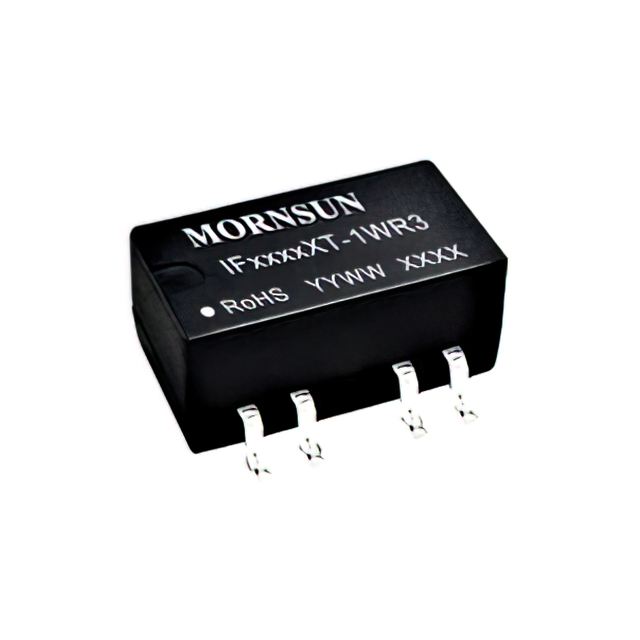

MORNSUN/广州金升阳科技 DC-DC稳压器 IF2405XT-1WR3

IF2405XT-1WR3概述

    # DC/DC 模块电源 IFXT-1WR3 系列技术手册

    产品简介


    IFXT-1WR3 系列是由广州金升阳科技有限公司生产的 DC/DC 模块电源,旨在满足在板载电源系统中需要产生一组与输入电源隔离的电压的需求。该系列的产品适用于多种应用场景,包括纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等。IFXT-1WR3 系列的产品具有高效率和良好的工作稳定性,广泛应用于工业自动化、通信设备等领域。

    技术参数


    IFXT-1WR3 系列的主要技术参数如下:
    | 项目 | 技术规格 |

    | 输入电压(范围) | 12VDC (11.4-12.6V),15VDC (14.25-15.75V),24VDC (22.8-25.2V) |
    | 输出电压(范围) | 5VDC,12VDC,15VDC |
    | 输出电流(范围) | 5VDC:200mA,12VDC:90mA,15VDC:70mA |
    | 满载效率 | 64%-71% |
    | 隔离电压 | 3000VDC |
    | 工作温度范围 | -40℃ to +85℃ |
    | 尺寸 | 15.24 x 11.40 x 7.25 mm |
    | 重量 | 1.2g(典型值) |

    产品特点和优势


    IFXT-1WR3 系列的产品具备以下显著特点和优势:
    - 可持续短路保护:在出现短路时,该模块可以自动保护自身不受损坏,并且能够自动恢复到正常工作状态。
    - 低空载输入电流:空载输入电流仅为8mA,有效减少系统功耗。
    - 宽工作温度范围:-40℃ 至 +85℃ 的工作温度范围使得该模块能够在极端环境下稳定运行。
    - 高效能:最高效率可达71%,有助于提高系统的整体效能。
    - 小型化封装:采用SMD封装,体积小巧,便于集成到各种电子设备中。
    - 隔离电压高:隔离电压高达3000VDC,增强了电气安全性能。
    - 国际标准引脚方式:符合国际标准,易于与其他电子设备集成。

    应用案例和使用建议


    应用案例
    IFXT-1WR3 系列可以用于多种类型的电路中,包括纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等。具体选型表如下:
    | 产品型号 | 输入电压(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) |

    | IF1205XT-1WR3 | 12 (11.4-12.6) | 5 | 200/20 | 65/69 |
    | IF1212XT-1WR3 | 12 | 12 | 84/9 | 67/71 |
    | IF1215XT-1WR3 | 15 | 12 | 67/7 | 67/71 |
    | IF1505XT-1WR3 | 15 (14.25-15.75)| 5 | 200/20 | 64/68 |
    | IF2405XT-1WR3 | 24 (22.8-25.2) | 5 | 200/20 | 63/69 |
    | IF2412XT-1WR3 | 24 | 12 | 84/9 | 65/71 |
    | IF2415XT-1WR3 | 24 | 15 | 67/7 | 65/71 |
    使用建议
    为了更好地发挥 IFXT-1WR3 系列产品的性能,建议根据具体应用需求选择合适的产品型号。例如,如果需要较高的输出电压,可以选择 IF2412XT-1WR3 或 IF2415XT-1WR3;如果需要较大的输出电流,建议选用 IF1205XT-1WR3 或 IF2405XT-1WR3。同时,在实际应用过程中,可以在输入输出端连接一个适当的电容滤波网络以减少纹波,避免启动问题。

    兼容性和支持


    IFXT-1WR3 系列产品与市面上常见的电子设备具有良好的兼容性。厂商提供全面的技术支持和维护服务,包括详细的选型指导、使用建议和技术咨询。如有需要,客户可以直接联系广州金升阳科技有限公司的技术支持团队获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 启动时输出电压不稳定:建议检查输入电容是否过大,导致启动问题。
    2. 温度过高:如果设备在高温环境下运行,请采取散热措施,或降低输入负载。
    3. 纹波较大:可以在输入输出端接入适当的电容滤波网络以减小纹波。
    解决方案
    1. 调整输入电容大小:确保电容值适中,避免过大或过小导致启动问题。
    2. 加强散热:使用散热片或风扇等方式进行散热,确保设备在合理温度范围内运行。
    3. 增加滤波电容:根据具体需求增加输出端的电容,以减小输出纹波。

    总结和推荐


    IFXT-1WR3 系列模块电源凭借其高效率、高隔离电压和宽工作温度范围等优势,在多种应用场景中表现出色。特别是在对电气安全和效率有较高要求的工业自动化和通信设备领域,IFXT-1WR3 系列产品是一个理想的选择。推荐用户根据具体需求选择合适的产品型号,并遵循厂商提供的使用建议和优化方案以充分发挥其性能。

IF2405XT-1WR3参数

参数
最小输入电压 22.8V
拓扑 -
开关频率 -
输出数量 1
功能 -
同步整流器 -
最大输出电压 5V
最小输出电压 -
最大输入电压 25.2V
输出类型 -
长*宽*高 15.2mm*8.5mm*7.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IF2405XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IF2405XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 IF2405XT-1WR3 IF2405XT-1WR3数据手册

IF2405XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
