URB4812ZP-6WR3

产品分类: DC-DC模块
产品描述: 470μF 300KHz 自然空冷 87% 6W 500mA 12V 2 75V 18V DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: NA-URB4812ZP-6WR3
供应商: 海外现货
标准整包数: 1

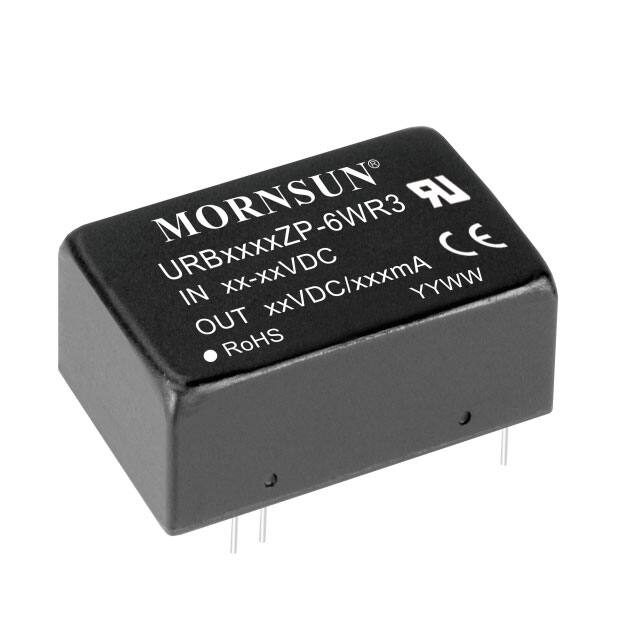

MORNSUN/广州金升阳科技 DC-DC模块 URB4812ZP-6WR3

URB4812ZP-6WR3概述

    DC/DC 模块电源 URAZP-6WR3 & URBZP-6WR3 系列技术手册解析

    产品简介


    广州金升阳科技有限公司推出的 URAZP-6WR3 和 URBZP-6WR3 系列 DC/DC 模块电源,是一款高性能的电源转换设备,具有超宽电压输入范围、高效率、低空载功耗等特点。该系列产品主要应用于工控、电力、仪器仪表、通信、铁路等领域,是实现不同直流电压转换的理想选择。

    技术参数


    - 输入电压范围:24VDC (9-36VDC), 48VDC (18-75VDC)
    - 输出电压:正输出 3.3V/5V/9V/12V/15V/24V,负输出 ±3.3V/±5V/±9V/±12V/±15V/±24V
    - 输出电流:最大 1500mA (3.3V), 1200mA (5V), 667mA (9V), 500mA (12V), 400mA (15V), 250mA (24V)
    - 满载效率:最高可达 88%
    - 工作温度范围:-40°C 到 +85°C
    - 隔离电压:1500VDC
    - 过压保护:输入电压 110%~160%Vo
    - 过流保护:110%~140%Io
    - 短路保护:可持续,自恢复
    - 尺寸:32.00 x 20.00 x 10.80mm
    - 重量:12.0g (典型)

    产品特点和优势


    1. 超宽输入电压范围:4:1 的超宽电压输入范围,适应不同应用场景。
    2. 高效率:满载效率高达 88%,空载功耗低至 0.12W。
    3. 高可靠性:内置多重保护机制,包括输入欠压、输出过压、短路保护、过流保护等。
    4. 宽工作温度范围:可在极端环境下稳定运行,适用于各种恶劣环境。
    5. 国际标准:符合多项国际安全和电磁兼容标准,如 UL60950-1, EN62368-1, IEC60950-1。

    应用案例和使用建议


    1. 工业控制:用于自动化控制系统中的电源转换,确保系统的稳定运行。
    2. 电力系统:应用于电力监控和管理系统,提高系统的可靠性和安全性。
    3. 仪器仪表:可用于各类仪器仪表的电源转换,确保数据的准确性。
    4. 通信设备:适用于通信基站和路由器的电源转换,提升设备的稳定性和寿命。
    使用建议:
    - 减少纹波:在输入输出端外接适当的电容,可以有效减少纹波。
    - 热管理:确保良好的散热环境,避免高温导致的产品性能下降。
    - 合理布线:遵循推荐的电路布局,以减少电磁干扰。

    兼容性和支持


    - 兼容性:与其他电子元器件兼容良好,支持热插拔。
    - 厂商支持:广州金升阳科技有限公司提供全面的技术支持和售后服务,用户可通过电话、邮件等方式获取帮助。

    常见问题与解决方案


    1. 问题:电源输出电压不稳定。
    解决方案:检查输入电压是否在正常范围内,确认负载是否符合规定。
    2. 问题:电源温度过高。
    解决方案:增加散热措施,确保良好的通风环境。
    3. 问题:电源无法启动。
    解决方案:检查输入电压是否达到启动电压要求。

    总结和推荐


    广州金升阳科技有限公司的 URAZP-6WR3 和 URBZP-6WR3 系列 DC/DC 模块电源,以其出色的性能和广泛的适用性,成为众多领域的理想选择。特别是在工业控制、电力系统、仪器仪表和通信设备中表现出色。经过全面的性能测试和技术验证,该产品具备优异的稳定性和可靠性。综上所述,强烈推荐使用该系列电源模块,以满足不同场合下的需求。

URB4812ZP-6WR3参数

参数
转换效率 87%
类型 -
输出电流最大值 500mA
输出方式 -
特性 -
输出电压 12V
散热方式 自然空冷
输出总功率 6W
输入电压最大值 75V
最大容性负载 470μF
输出电压组数 2
开关频率 300KHz
输入电压最小值 18V
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB4812ZP-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB4812ZP-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB4812ZP-6WR3 URB4812ZP-6WR3数据手册

URB4812ZP-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
