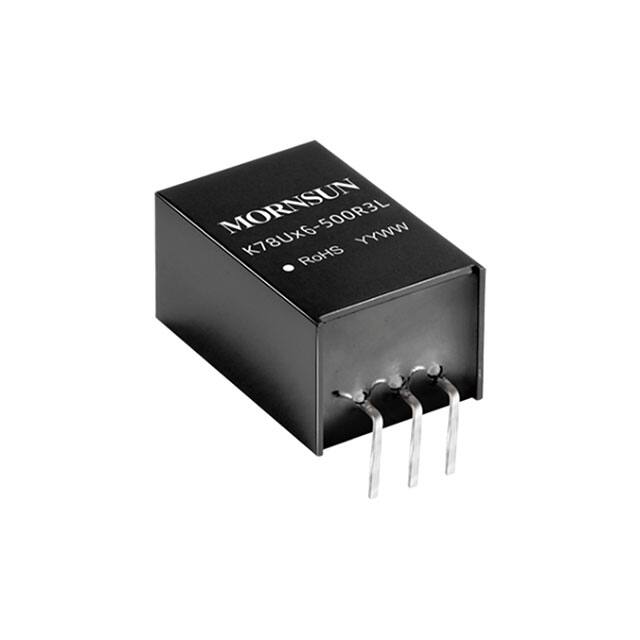

K78UX6-500R3L

产品分类: DC-DC稳压器
产品描述: 1 6.5V 90V 9V 通孔安装 17.5mm*11.5mm*9mm
供应商型号: SG-K78UX6-500R3L
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 K78UX6-500R3L

K78UX6-500R3L概述

    # 高效宽电压DC/DC模块电源——K78Uxx-500R3(L)系列

    产品简介


    K78Uxx-500R3(L)系列是一款高效率、非隔离稳压单路输出的DC/DC转换模块电源。其广泛应用于工业控制、电力系统以及仪表等领域。此系列电源具备高效率、宽输入电压范围、低空载功耗、短路保护等多项特性,使其在各类应用环境中表现出色。

    技术参数


    输入特性
    - 输入电压范围: 高达10:1,具体为9-90VDC(某些型号除外)
    - 空载输入电流: ≤1.5mA
    - 反接输入: 禁止
    - 输入滤波器类型: 电容滤波
    - 开关频率: 标称输入电压下,满载时为300kHz
    输出特性
    - 满载效率: 最高达93%
    - 输出电压精度: ±3.5% (3.3V输出),±2% (其他输出)
    - 纹波&噪声: 20MHz带宽下,满载时为40-80mVp-p
    - 瞬态响应偏差: 标称输入电压,25%负载阶跃变化时为±0.4%
    温度特性
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度: -55°C 至 +125°C
    - 温度漂移系数: ±0.03%/°C
    物理特性
    - 封装尺寸:
    - K78U-500R3、K78U24-300R3: 11.50 x 9.00 x 17.50 mm
    - K78U-500R3L、K78U24-300R3L: 19.00 x 11.50 x 9.00 mm
    - 重量: 3.8g (典型)

    产品特点和优势


    K78Uxx-500R3(L)系列具有以下独特优势:
    - 高效节能:高达93%的满载效率,降低能源消耗。
    - 宽电压输入:输入电压范围高达10:1,适应多种供电环境。
    - 低功耗设计:空载输入电流低至1.5mA,进一步节省能源。
    - 高可靠性:工作温度范围广,-40°C至+85°C,适合恶劣环境使用。
    - 短路保护:自动恢复的短路保护机制,提升系统的稳定性。

    应用案例和使用建议


    应用案例
    K78Uxx-500R3(L)系列可以应用于工业控制系统中的传感器供电、电力设备的电源转换以及各种仪器仪表的电源管理。例如,在工业自动化系统中,这些模块可以为多个不同的传感器提供稳定的直流电压。
    使用建议
    - 输入电压管理:当输入电压超过80VDC时,建议在外接22µF/100V的电解电容以防止电压尖峰导致模块损坏。
    - 输出电容配置:根据输出电压选择合适的陶瓷电容和电解电容,如K78U03-500R3(L)需要10µF/100V的陶瓷电容和22µF/10V的电解电容。

    兼容性和支持


    K78Uxx-500R3(L)系列的引脚与K78XX系列兼容,便于替换和升级现有系统。广州金升阳科技有限公司提供详细的技术文档和支持服务,帮助客户进行选型和应用。

    常见问题与解决方案


    问题1: 输入电压超过90V时如何处理?
    解决方案: 当输入电压超过90V时,建议外接一个符合规格的降压电路或调整输入电压。
    问题2: 如何改善EMI性能?
    解决方案: 根据手册推荐电路,使用相应的EMI抑制器件,如图6所示的电路,能有效提高EMI性能。

    总结和推荐


    K78Uxx-500R3(L)系列凭借其高效率、宽输入电压范围、低功耗等特性,在多个行业中展现出显著的应用价值。其卓越的性能和广泛的适用性使其成为电源管理和转换领域的理想选择。强烈推荐该产品用于需要高可靠性和稳定性的应用场景。

K78UX6-500R3L参数

参数
输出类型 -
功能 -
最小输入电压 9V
拓扑 -
开关频率 -
最大输出电压 6.5V
同步整流器 -
最小输出电压 -
最大输入电压 90V
输出数量 1
长*宽*高 17.5mm*11.5mm*9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

K78UX6-500R3L厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K78UX6-500R3L数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 K78UX6-500R3L K78UX6-500R3L数据手册

K78UX6-500R3L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.67
50+ ¥ 13.5
100+ ¥ 13.05
500+ ¥ 12.6
1000+ ¥ 12.15
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.67
