K7812W-500R3

产品分类: AC-DC模块
产品描述: 94% 500mA,150mA 12V 36V 通孔安装
供应商型号: SG-K7812W-500R3
供应商: 期货订购
标准整包数: 1

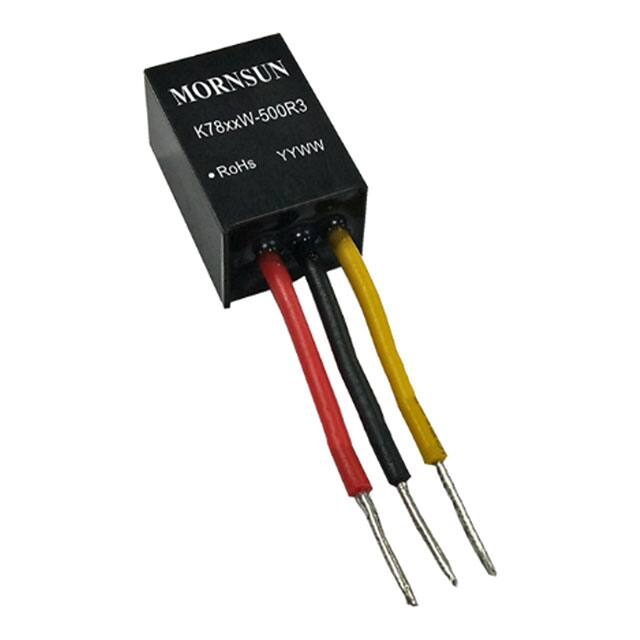

MORNSUN/广州金升阳科技 AC-DC模块 K7812W-500R3

K7812W-500R3概述

    # K78xxW-500R3 系列宽电压输入DC/DC模块电源

    产品简介


    K78xxW-500R3 系列是由广州金升阳科技有限公司生产的高效开关稳压器。该系列属于非隔离稳压单输出型模块电源,支持宽电压输入范围,并符合RoHS标准,同时满足EN 62368-1和BS EN 62368-1安全规范。这款产品旨在替代传统的LM78xx系列三端线性稳压器,在效率、负载能力、工作温度范围等方面均有显著提升。

    技术参数


    输入特性
    | 参数 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 空载输入电流 0.2 | 1.5 | mA |
    | 输入电压 4.75 36 | VDC |
    | 最大容性负载 | 680 | µF |
    输出特性
    | 参数 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压精度 | 满载,输入电压范围 ±2 | ±4 | % |
    | 纹波&噪声 | 20MHz带宽,标称输入电压,10%-100%负载 20 | 75 | mVp-p |
    | 温度漂移系数 | 工作温度 -40℃至+85℃ ±0.03 | %/℃ |
    | 瞬态响应偏差 | 标称输入电压,25%负载阶跃变化 50 | 250 | mV |
    通用特性
    | 参数 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作温度 40 +85 | °C |
    | 存储温度 -55 +125 | °C |
    | 引脚耐焊接温度 | 焊接时间:10s +260 | °C |
    | 存储湿度 | 无凝结 5 | 95 | %RH |
    EMC 特性
    | 参数 | 工作条件 | 性能 |
    |
    | 传导骚扰 | 推荐电路 | CISPR32/EN55032 CLASS B |
    | 辐射骚扰 | 推荐电路 | CISPR32/EN55032 CLASS B |
    | 静电放电 | IEC/EN 61000-4-2 Contact | ±4kV |

    产品特点和优势


    K78xxW-500R3 系列的主要优势如下:
    - 高效率:最高可达95%,极大地减少了能源损耗。
    - 空载输入电流极低:仅0.2mA,适合电池供电设备。
    - 宽泛的工作温度范围:从-40℃到+85℃,适应多种环境条件。
    - 短路保护:具备自动恢复功能,增加了可靠性。
    - 引脚与LM78xx系列兼容:易于集成,降低了设计复杂度。
    - 负输出支持:适用于特定应用需求。

    应用案例和使用建议


    应用案例
    - 工业控制:在自动化设备中提供稳定的电源支持。
    - 电力系统:为各种电器提供可靠的电源。
    - 仪器仪表:用于精密测量仪器的电源模块。
    使用建议
    1. 根据应用电路图连接C1和C2电容器,建议选择表1中推荐的电容器类型。
    2. 对于负载电流较大的应用,可以考虑在外接输出端使用“LC”滤波器,以降低输出纹波。
    3. 不支持热插拔操作,需要在断开负载后再进行操作。
    4. 输入电压超过30VDC时,应外接22uF/50V的电解电容。

    兼容性和支持


    - 兼容性:K78xxW-500R3系列的引脚布局与LM78xx系列相兼容,方便直接替换。
    - 支持:公司提供详尽的技术文档,以及技术支持团队解答用户的各类疑问。

    常见问题与解决方案


    1. Q:空载时输入电流过高怎么办?
    - A:确保C1和C2电容器正确连接,并且选择合适的电容值。如果仍存在问题,请联系技术支持团队。
    2. Q:输出电压不稳定怎么办?
    - A:检查负载是否超过了标称值,调整输入电压至标称值范围。
    3. Q:纹波较大怎么办?
    - A:可以在输出端加装一个“LC”滤波器,或者调整电容器的位置和电容值。

    总结和推荐


    K78xxW-500R3 系列DC/DC模块电源是一款高性能、高可靠性的产品,特别适用于需要宽电压输入、高效率、宽温范围的工作环境。其显著的优点包括高效率、低空载功耗、短路保护等,使其在众多应用场景中表现出色。总体来看,我们强烈推荐这一系列的产品,尤其是对稳定性、效率有较高要求的应用场合。
    通过以上详细的技术规格和特性分析,我们可以看到K78xxW-500R3系列DC/DC模块电源无论是在技术指标还是应用领域都具有很强的竞争力。无论是工业控制、电力系统还是仪器仪表,都是值得信赖的选择。

K7812W-500R3参数

参数
输出电流最大值 500mA,150mA
最大容性负载 -
输出电压 12V
转换效率 94%
开关频率 -
输出方式 -
输出电压组数 -
输出总功率 -
散热方式 -
特性 -
输入电压最大值 36V
输入电压最小值 -
类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

K7812W-500R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7812W-500R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 AC-DC模块 MORNSUN/广州金升阳科技 K7812W-500R3 K7812W-500R3数据手册

K7812W-500R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
