IB0509XT-1WR3

产品分类: DC-DC稳压器
产品描述: 1 9V 5.25V 4.75V 贴片安装 15.2mm*8.5mm*7.3mm
供应商型号:
供应商:
标准整包数: 0

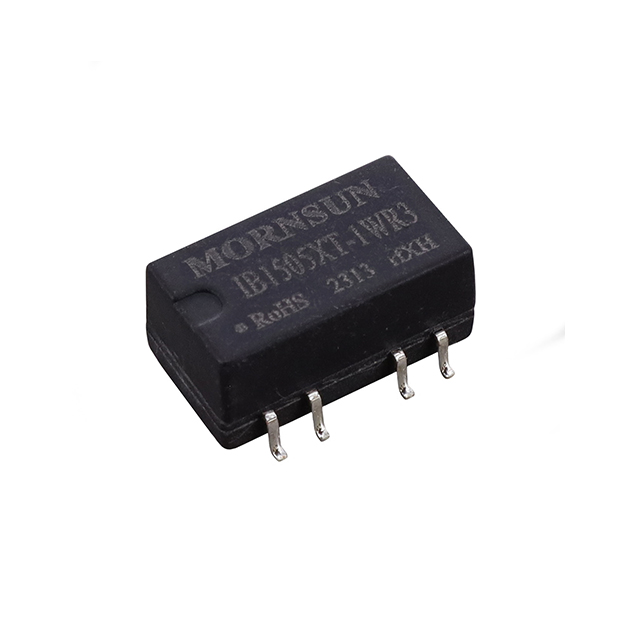

MORNSUN/广州金升阳科技 DC-DC稳压器 IB0509XT-1WR3

IB0509XT-1WR3概述

    IB05XT-1WR3 系列 DC/DC 模块电源

    产品简介


    IB05XT-1WR3 系列是广州金升阳科技有限公司推出的一款高效、稳定的 DC/DC 模块电源。这类电源产品主要用于在板级电源系统中产生与输入电源隔离的电压,适用于多种应用场合,包括前级干扰隔离、地干扰消除、纯数字电路、电压隔离转换、低频模拟电路及继电器驱动电路等。

    技术参数


    - 输入电压范围:4.75V 至 5.25V
    - 输出电压:3.3V、5V、9V、12V 和 15V
    - 输出电流:
    - 3.3V: 250mA (25mA)
    - 5V: 200mA (20mA)
    - 9V: 111mA (12mA)
    - 12V: 84mA (9mA)
    - 15V: 67mA (7mA)
    - 满载效率:
    - 3.3V: 62%
    - 5V: 65%
    - 9V: 66%
    - 12V: 67%
    - 15V: 67%
    - 最大容性负载:2400μF(3.3V/5V),1000μF(9V),560μF(12V/15V)
    - 输入电流(满载/空载):
    - 3.3VDC 输出: 303/5mA
    - 5VDC 输出: 290/5mA
    - 9VDC 输出: 286/6mA
    - 12VDC/15VDC 输出: 282/9mA
    - 纹波&噪声(20MHz 带宽):30mVp-p 至 100mVp-p
    - 隔离电压:1500VDC(输入-输出,测试时间 1 分钟,漏电流小于 1mA)
    - 绝缘电阻:1000MΩ(输入-输出,绝缘电压 500VDC)
    - 短路保护:可持续,自恢复
    - EMI:
    - 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS B

    产品特点和优势


    - 可持续短路保护:能够持续承受短路而不损坏,且能自动恢复。
    - 低空载输入电流:仅 5mA,减少不必要的能量损耗。
    - 宽工作温度范围:-40℃ 至 +85℃,适应多种恶劣环境。
    - 高隔离电压:达到 1500VDC,确保电气安全。
    - SMD 封装:易于集成到 PCB 上,提高装配效率。
    - 国际标准引脚方式:兼容性强,便于集成使用。
    - 满足 EN62368 认证标准:符合国际安全标准,提升可靠性。

    应用案例和使用建议


    该模块电源广泛应用于多种电路系统中,例如纯数字电路、低频模拟电路和继电器驱动电路等。为了进一步减少输入输出纹波,可以在输入输出端连接一个电容滤波网络。具体应用示例如下:
    - 电路图设计:如图 2 所示,在输入和输出端连接电容滤波网络以减少纹波。
    - 推荐电容值:表 1 给出了不同输出电压下的推荐电容值,确保安全可靠的工作。

    兼容性和支持


    - 兼容性:该电源模块与其他电子元件具有良好的兼容性,可广泛应用于各类电路系统中。
    - 厂商支持:广州金升阳科技有限公司提供全面的技术支持和售后服务,可随时与公司技术人员联系获取帮助。

    常见问题与解决方案


    - Q1: 电源启动时出现启动问题?
    - A1: 请检查所选用的滤波电容是否过大,根据表 1 的推荐值进行选择。
    - Q2: EMI 传导骚扰超标?
    - A2: 参照图 3 和表 2 的推荐电路参数,合理布局电路以降低 EMI 干扰。

    总结和推荐


    IB05XT-1WR3 系列 DC/DC 模块电源具备优异的性能和稳定的表现,尤其适合于需要隔离电压的应用场合。它的可持续短路保护功能、低空载输入电流和宽工作温度范围使其在众多同类产品中脱颖而出。总体而言,这款电源模块非常适合在各种复杂环境中使用,强烈推荐给需要高性能、高可靠性的电源解决方案的工程师和技术人员。

IB0509XT-1WR3参数

参数
同步整流器 -
最小输入电压 4.75V
开关频率 -
最大输出电压 9V
输出数量 1
拓扑 -
最大输入电压 5.25V
最小输出电压 -
功能 -
输出类型 -
长*宽*高 15.2mm*8.5mm*7.3mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IB0509XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。
