PZ1005E121-R70TF

产品分类: 磁珠
产品描述: 700mA proattrval 130mΩ 0402 贴片安装 1.15mm(长度)*650μm(高度)
供应商型号: 11M-PZ1005E121-R70TF
供应商: 云汉优选
标准整包数: 1

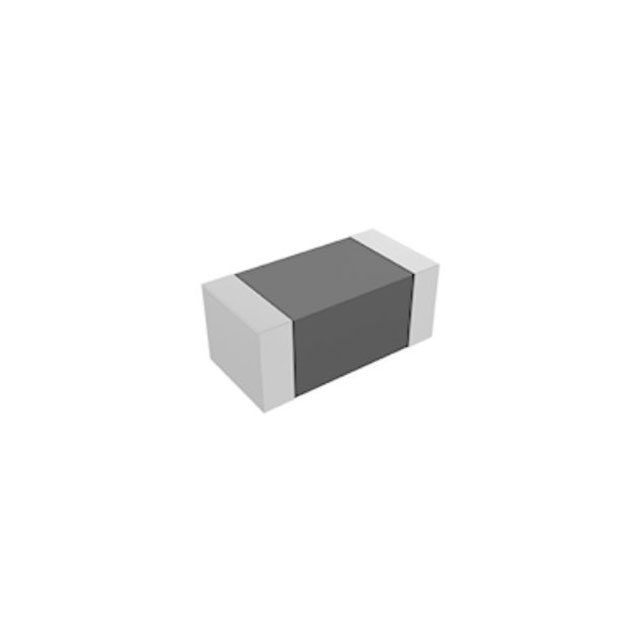

SUNLORD/深圳顺络电子 磁珠 PZ1005E121-R70TF

PZ1005E121-R70TF概述

    Sunlord Multilayer Chip Ferrite Bead – PZ Series

    1. 产品简介


    Sunlord的多层片式铁氧体磁珠(PZ系列)是一款专为抑制电磁干扰(EMI)设计的电子元器件。这类器件通常用于电路上以吸收高频率噪声,特别适用于计算机及其外设、DVD摄像机、LCD电视、通信设备和办公自动化(OA)设备等场合的电源线或大电流信号噪声抑制。PZ系列凭借其独特的结构设计和卓越的电气特性,在多种应用场景中表现优异。

    2. 技术参数


    - 工作温度范围:-55°C 至 +125°C
    - 允许电流:最大承受电流可达6A,根据不同型号有所变化
    - 外部尺寸:
    - PZ1005 [0402]:1.0×0.5 mm
    - PZ1608 [0603]:1.6×0.8 mm
    - PZ2012 [0805]:2.0×1.25 mm
    - PZ3216 [1206]:3.2×1.6 mm
    - PZ4516 [1806]:4.5×1.6 mm
    - 材料代码:D, E, U
    - 额定阻抗:从几十欧姆到上千欧姆不等,具体值视型号而定
    - 直流电阻:范围在毫欧至数欧之间,不同型号有所区别
    - 典型电特性:不同型号根据各自的设计有不同的电气特性,具体数值参考详细技术规格

    3. 产品特点和优势


    - 屏蔽结构:内部采用银打印层及磁屏蔽设计,有效减少串扰。
    - 大电流承载能力:具备高达6A的允许电流,满足多种应用需求。
    - 宽频率适应性:适合于从低频到高频范围内的EMI抑制。
    - 多样化材料选择:提供三种不同材料选项(D, E, U),以应对不同的应用需求。
    - 可靠性:适用于极端的工作温度环境(-55°C至+125°C),确保在各种条件下稳定运行。

    4. 应用案例和使用建议


    - 计算机及其外设:安装在电源线上,有效地过滤高频噪声,提升系统稳定性。
    - 通信设备:集成于高速信号传输线路中,减少电磁干扰对数据传输的影响。
    - 办公自动化设备:防止高频信号引起的干扰,提高设备工作效率。

    使用建议:在安装时应注意确保良好的接地,避免引入新的干扰源。此外,应根据实际应用需求选择合适的型号,并确保所选型号的额定电流符合系统要求。

    5. 兼容性和支持


    Sunlord PZ系列磁珠具有广泛的兼容性,可以与市面上大多数主流的电路板设计兼容。公司提供详尽的技术文档和支持服务,帮助客户进行正确的产品选择和安装使用。如有特殊需求,可联系当地销售代表获取更多定制化解决方案。

    6. 常见问题与解决方案


    - Q: 如何确定合适的额定阻抗?
    - A: 需要根据实际应用场景中的噪声频率来选择,一般来说,额定阻抗应略高于所需抑制的噪声频率对应的阻抗值。
    - Q: 在高温环境下如何使用?
    - A: 当操作温度超过+85°C时,需考虑降额使用。请参考图表中的降额曲线调整电流使用等级。
    - Q: 为什么某些型号没有标注最高额定电流?
    - A: 这些型号可能是在特定应用场景下设计的,例如针对低电流应用环境,制造商认为不需要标出较高的额定电流。

    7. 总结和推荐


    Sunlord PZ系列多层片式铁氧体磁珠凭借其出色的电磁干扰抑制能力和高电流承受能力,在众多电子产品中展现出色的应用效果。无论是从产品的耐久度、电气性能还是实际应用场景来看,它都是一个值得信赖的选择。强烈推荐将其应用于需要严格电磁兼容性的场合,如计算机、通信设备等领域。

PZ1005E121-R70TF参数

参数
直流电阻(DCR) 130mΩ
额定电流 700mA
阻抗@频率 proattrval
长*宽*高 1.15mm(长度)*650μm(高度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
