首页  >  产品百科  >  294649-E

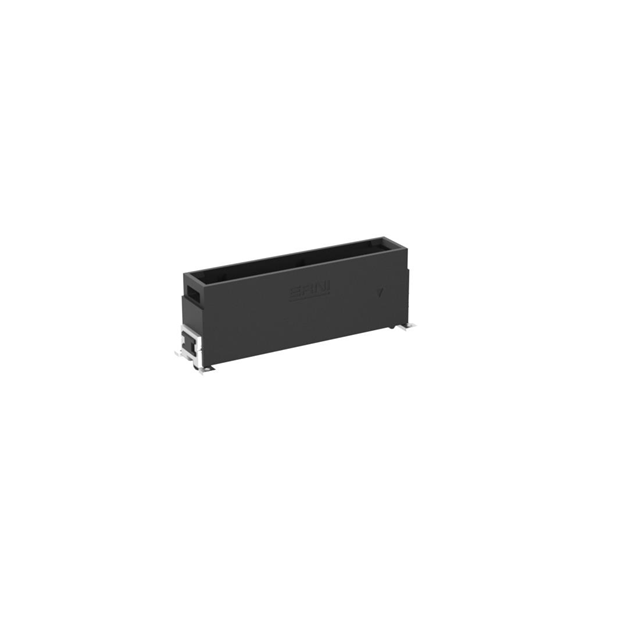

294649-E

厂牌: ERNI ELECTRONICS
产品描述: Conn Shrouded Header HDR 8 POS 2.54mm Solder ST SMD T/R
供应商型号: 4145826
供应商: 海外现货
标准整包数: 1
ERNI ELECTRONICS 矩形连接器 - 针座 - 公插针 294649-E

294649-E概述

    MaxiBridge 2.54mm Wire-to-Board Connectors 技术手册

    产品简介


    MaxiBridge 是一款专为可靠且节省空间的连接而设计的 2.54 毫米单排和双排电缆连接系统。适用于印刷电路板(PCB)和分布式单元之间的连接,如灯、信息面板、按钮、开关、LED、电机、风扇等。其广泛应用包括汽车、工业、医疗以及照明技术等领域。该系统具有垂直和直角公头及母头连接器,可以灵活应用于不同尺寸的电缆,以适应各种电流需求。

    技术参数


    - 接插件间距: 2.54 毫米
    - 引脚数: 2, 3, 4, 5, 6, 8, 10, 2x5, 2x10
    - 电流承载能力: 最高 12 A(取决于电缆)
    - 终止技术: 公头 SMT 终止,母头压接
    - 电缆规格: 美国线规 AWG 18, AWG 20, AWG 22, AWG 24, AWG 26;公制 0.35 mm², 0.5 mm², 0.75 mm²
    - 包装: 顶盖和自动装配
    - 接触材料: 铜合金,金镀层,锡
    - 绝缘体材料: LCP PA46
    - 温度范围: -55°C 到 150°C
    - 气隙和爬电距离: 接触 - 接触 最小 1.2 毫米
    - 电气强度: 1000 Vrms
    - 接触电阻: ≤ 20 mΩ
    - 绝缘电阻: ≥ 10⁴ MΩ
    - 工作电压: 取决于客户应用和适用的安全要求
    - 振动测试: 半正弦冲击 30g,6ms;宽带噪声 27.8 m/s²
    - 机械操作: 500 次插拔循环
    - 焊接条件: 手工焊接 最高 350°C,3.5 秒;回流焊接 最高 260°C,30 秒

    产品特点和优势


    MaxiBridge 连接器具备多种优势,包括:
    - 灵活性: 可选垂直和直角安装方式
    - 安全性: 高阻尼插头,避免错误连接
    - 可靠性: 双重锁紧系统,提供高保持力
    - 可维护性: 带有锁定装置,便于手动释放
    - 兼容性: 可使用多种颜色编码,便于识别

    应用案例和使用建议


    MaxiBridge 适用于汽车、工业、医疗和照明技术等多个领域。例如,在汽车领域,它可以用于连接控制面板、传感器和电机等。对于用户来说,建议根据实际应用场景选择合适的引脚数量和电缆规格,以确保连接稳定性和可靠性。同时,在安装过程中应注意正确的锁定机制,以防止因震动导致松动。

    兼容性和支持


    MaxiBridge 支持各种电缆规格,并且提供了标准的 SMT 和压接端子选项。此外,厂商还提供了详细的文档和技术支持,包括自动化装配指南和焊接工艺建议。客户可以通过制造商网站获得详细的零件编号和当前图纸信息。

    常见问题与解决方案


    - 问题: 插头松动
    - 解决方案: 确保正确安装并使用双锁紧系统。
    - 问题: 插头无法顺利插入
    - 解决方案: 检查插头和插座是否有灰尘或污垢,确保清洁后再尝试插入。
    - 问题: 插头发热
    - 解决方案: 检查电流负载是否超过额定值,减少负载或将更多散热器添加到连接区域。

    总结和推荐


    MaxiBridge 2.54mm Wire-to-Board Connectors 在多个关键指标上表现出色,包括高电流承载能力、广泛的适用性和高度的可靠性和安全性。这款连接器在汽车、工业和医疗领域的应用非常广泛,其卓越的性能和耐用性使其成为这些领域的首选。总体而言,MaxiBridge 是一款值得推荐的产品,特别适合需要高性能和高可靠性的应用场合。

294649-E参数

参数
排数 -
类型 -
触头镀层厚度 - 配接 -
防护等级 -
颜色 -
额定电流 -
触头镀层 - 配接 -
针脚数 -
间距-配接 -
包装方式 卷带包装

294649-E厂商介绍

ERNI Electronics是一家全球领先的电子连接器和电缆组件制造商,专注于为各种工业、汽车和医疗应用提供高质量的连接解决方案。公司主营产品包括:

1. 电子连接器:提供各种类型的电子连接器,如圆形连接器、矩形连接器、高速数据连接器等,适用于不同的电气和信号传输需求。

2. 电缆组件:生产定制化的电缆组件,包括同轴电缆、电源电缆、信号电缆等,以满足特定应用的连接需求。

3. 接口模块:设计和制造各种接口模块,用于连接不同的设备和系统,确保数据和信号的稳定传输。

ERNI Electronics的优势在于:

- 技术创新:持续投入研发,不断推出新技术和产品,以满足市场的变化和客户的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的解决方案,以适应客户的特定应用需求。
- 全球网络:拥有广泛的全球销售和服务网络,为客户提供快速响应和本地支持。

ERNI Electronics以其卓越的产品质量和客户服务,在电子连接器和电缆组件领域享有盛誉。

294649-E数据手册

厂牌 PDF简要描述 下载
ERNI ELECTRONICS 矩形连接器 - 针座 - 公插针 ERNI ELECTRONICS 294649-E 294649-E数据手册

294649-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.1837
10+ ¥ 26.1486
100+ ¥ 25.6816
320+ ¥ 25.6816
库存: 208
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.18
