154805-E

产品分类:
厂牌: ERNI ELECTRONICS
产品描述:
供应商型号: 4145745
供应商: 海外现货
标准整包数: 1

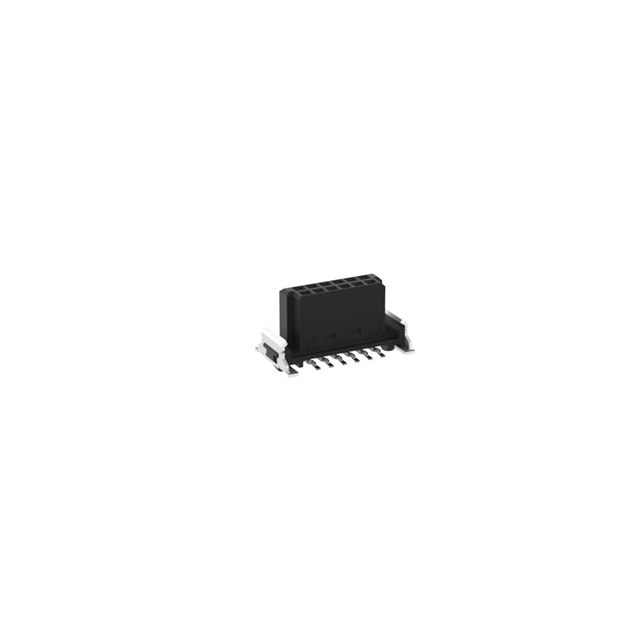

ERNI ELECTRONICS  154805-E

154805-E概述

    SMC Connectors:小间距,大潜能

    产品简介


    SMC连接器(Small Grid, Big Possibilities)是专为现代电子系统设计的小型化、高性能连接器系列。这些连接器以其紧凑的设计、高可靠性以及信号完整性而著称,在许多空间受限且对性能要求高的应用中表现出色。SMC连接器提供了多种不同的设计,高度和接触密度,适用于1.27毫米间距的应用场景。其独特的双面弹簧接触设计确保了卓越的接触特性和最大化的接触可靠性。

    技术参数


    - 引脚间距:1.27毫米
    - 引脚数量:12、16、20、26、32、40、50、68、80
    - 终端技术:SMT,另有部分版本支持压接技术
    - 应用:
    - 数据传输速率高达3 Gbps
    - 每个触点的电流承载能力最高可达1.7 A
    - 工作环境:
    - 工作温度范围:-55°C 至 125°C
    - 绝缘耐压:接触-接触之间500 VRMS
    - 接触电阻:<25 mΩ
    - 介电强度测试:接触-接触之间1500 VRMS
    - 物理尺寸:
    - 板到板连接的高度范围:8.00 - 40 mm
    - 焊接技术:回流焊、通孔焊接、手工焊接
    - 机械特性:
    - 插拔力:≤0.5 N/触点
    - 循环寿命:≥500次插拔
    - 防震防冲击测试:耐受高振动和冲击负荷

    产品特点和优势


    - 可靠的接触设计:采用双重弹簧结构的雌接触器设计,具备连续的阻抗特性,可实现高达3 Gbps的数据传输速率。
    - 坚固的焊接夹具:优异的板载连接件保持力,能承受机械应力,抗震性能出色,最低剪切力为1000N。
    - 精准的极化/匹配接口:通过插入斜角和明显的导向元件,避免错误连接并保证更安全的配合。
    - 互锁式插销设计:提供锁定和释放机制,保护电线到板的连接免受意外断开。

    应用案例和使用建议


    - 板到板连接:如堆叠主板(Mezzanine)、正交排列主板、共平面排列主板。
    - 线到板连接:可插拔和永久性连接,适用于扁平电缆的装配。
    - 组装建议:建议在焊接过程中使用回流焊,并遵循手册提供的布局指南以确保良好的接触质量。
    - 环境适应性:产品可在极端温度条件下工作(-55°C 至 125°C),适用于工业控制、通信设备、医疗仪器等场合。

    兼容性和支持


    - SMC连接器具有广泛的兼容性,适用于各种电子模块和设备。
    - 厂商提供了详细的安装和维护文档,并针对特定应用进行优化,如部分配置已进行LV214测试。

    常见问题与解决方案


    - 问:如何保证SMC连接器的焊接质量?
    - 答:建议使用回流焊工艺,并严格按照制造商提供的焊接温度曲线操作。
    - 问:如果需要增加电路板之间的绝缘距离,应如何选择合适的产品?
    - 答:根据所需的堆叠高度选择相应的垂直或水平连接器型号。具体参见表格中的堆叠高度列。

    总结和推荐


    SMC连接器凭借其紧凑设计、出色的电气性能和高可靠性,非常适合应用于空间受限但需高速信号传输的场合。其广泛的支持范围和优良的客户服务体系使其成为众多电子设备设计工程师的理想选择。强烈推荐用于需要高度可靠性的关键连接需求,特别是对于那些需要在狭小空间内实现高效数据传输的场景。

154805-E参数

参数
包装方式 卷带包装

154805-E厂商介绍

ERNI Electronics是一家全球领先的电子连接器和电缆组件制造商,专注于为各种工业、汽车和医疗应用提供高质量的连接解决方案。公司主营产品包括:

1. 电子连接器:提供各种类型的电子连接器,如圆形连接器、矩形连接器、高速数据连接器等,适用于不同的电气和信号传输需求。

2. 电缆组件:生产定制化的电缆组件,包括同轴电缆、电源电缆、信号电缆等,以满足特定应用的连接需求。

3. 接口模块:设计和制造各种接口模块,用于连接不同的设备和系统,确保数据和信号的稳定传输。

ERNI Electronics的优势在于:

- 技术创新:持续投入研发,不断推出新技术和产品,以满足市场的变化和客户的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的解决方案,以适应客户的特定应用需求。
- 全球网络:拥有广泛的全球销售和服务网络,为客户提供快速响应和本地支持。

ERNI Electronics以其卓越的产品质量和客户服务,在电子连接器和电缆组件领域享有盛誉。

154805-E数据手册

厂牌 PDF简要描述 下载
ERNI ELECTRONICS ERNI ELECTRONICS 154805-E 154805-E数据手册

154805-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.7999
10+ ¥ 14.2153
280+ ¥ 14.2153
560+ ¥ 13.9569
840+ ¥ 13.9569
库存: 258
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.79
