BL8536CC3TR33

产品分类: DC-DC稳压器
产品描述: 升压式 Yes 1MHz 3.3V 7V 1.8V SOT-89-3
供应商型号: BL8536CC3TR33 SOT-89-3
供应商: 国内现货
标准整包数: 1000
BELLING/上海贝岭 DC-DC稳压器 BL8536CC3TR33

BL8536CC3TR33概述

    # 电子元器件产品技术手册:BL8536同步升压转换器

    1. 产品简介


    基本介绍
    BL8536是一款升压转换器(Boost Converter),能够从低电压源提供更高的输出电压。它特别适用于单节碱性电池或镍氢电池供电的设备,如医疗仪器、蓝牙耳机和闪存MP3播放器等。
    主要功能
    - 能够从输入电压低至0.9V开始启动,非常适合单节碱性电池或镍氢电池供电的应用。
    - 高效率可达95%(在Vin=2.7V,Vout=3.3V条件下)。
    - 稳态电流消耗仅15μA,适合于电池供电的便携式设备。
    - 工作频率高达1MHz,允许使用小尺寸电感器和陶瓷电容器,有助于减小整体解决方案的体积。
    应用领域
    - 一到三节电池供电的设备
    - 医疗仪器
    - 蓝牙耳机
    - 闪存MP3播放器
    - 主动降噪耳机

    2. 技术参数


    性能参数
    - 输入电压范围:0.9V~5V
    - 启动电压:0.9V(在Iout=1mA条件下)
    - 输出电压范围:1.8V~3.6V
    - 最大输出电流:300mA
    - 开关频率:1MHz
    - 最大占空比:85%~95%
    - 工作温度范围:-40℃~85℃
    - 存储温度范围:-55℃~150℃
    - 最大功耗:SOT23-3封装下为450mW,SOT23-5封装下为450mW,SOT89-3封装下为500mW
    - 引脚温度:260℃,持续时间10秒
    电气特性
    - 输入电压范围:0.9V~5V
    - 启动电压:0.9V(在Iout=1mA条件下)
    - 持续电压:0.5V~0.7V(在Iout=50mA条件下)
    - 输出电压精度:±2%
    - 线性调节率:0.1%~0.2%/V(在Iout=50mA条件下)
    - 负载调节率:1%~2%(在Iout=0~300mA条件下)
    - 电流模式控制:内部补偿
    - PMOS导通电阻:400mΩ~600mΩ(在Isw=100mA条件下)
    - NMOS导通电阻:200mΩ~300mΩ(在Isw=100mA条件下)
    - SW漏电流:1μA(在Vout=3.6V,Vsw=0或5.2V条件下)

    3. 产品特点和优势


    特点
    - 超高效率:最高可达95%(在Vin=2.7V,Vout=3.3V条件下)。
    - 低稳态电流消耗:仅15μA。
    - 小型化设计:开关频率高达1MHz,允许使用小型化电感器和陶瓷电容器。
    - 内置同步整流器和电流模式控制,减少外部组件数量。
    - 内部补偿:简化设计,提高稳定性。
    优势
    - 高可靠性:通过内部补偿电流模式控制和内置同步整流器实现稳定高效的工作。
    - 适用性强:低输入电压启动,非常适合便携式设备和电池供电的设备。
    - 小巧轻便:由于采用高频开关技术,能够显著减小电路板面积和总体积。

    4. 应用案例和使用建议


    应用案例
    BL8536广泛应用于各种电池供电设备中,例如医疗仪器、蓝牙耳机、闪存MP3播放器等。其低输入电压启动能力和高效率使得这类设备能够在电池电量不足的情况下继续运行,延长电池使用寿命。
    使用建议
    - 选择合适的电感值:建议选用2.2μH~4.7μH的小型表面贴装电感器,以确保峰值电感电流不超过选定电感的最大额定电流。
    - 输入和输出电容的选择:根据应用需求选择合适的电容值。如果负载电流较小,可以省略输入电容,因为一旦输出开始工作,IC将由输出供电。输出电容值建议选择2.2μF~22μF之间,以提供足够的纹波抑制和快速瞬态响应。

    5. 兼容性和支持


    兼容性
    BL8536可采用多种封装形式(SOT23-3、SOT23-5和SOT89-3),能够方便地集成到不同类型的电路板中。此外,其低功耗和小型化特性使其在各种紧凑型设计中具有较高的兼容性。
    支持和服务
    厂商提供详细的电气性能测试数据和技术支持,包括产品的订购信息、绝对最大额定值、电气特性参数及详细的产品使用指南,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案



    常见问题与解决方案


    - 问题:BL8536在启动时无法达到预定输出电压。
    - 解决方案:检查输入电压是否低于启动电压0.9V,确保外部电容值符合要求。
    - 问题:在某些温度下,输出电压不稳定。
    - 解决方案:确认输入电压和电容值选择是否合适,必要时增加输出电容值,以提高纹波抑制能力。
    - 问题:稳态电流消耗高于预期。
    - 解决方案:检查电路连接是否正确,确保输入电容和输出电容没有虚焊或短路现象。

    7. 总结和推荐


    综合评估
    BL8536以其高效的升压能力和超低的启动电压成为市场上的一款高性能产品。其内部补偿电流模式控制和同步整流器的设计极大地减少了外部组件的数量,提高了整体系统的可靠性。同时,BL8536的广泛应用范围(如医疗仪器、蓝牙耳机、闪存MP3播放器等)使其在市场上具有较高的竞争力。
    推荐
    强烈推荐BL8536作为需要高效升压转换的电池供电设备的理想选择。无论是在紧凑型设计还是在高效率需求的应用场景中,这款产品都能提供出色的性能和可靠性。

BL8536CC3TR33参数

参数
输出类型 -
输出数量 -
拓扑 升压式
最大输出电压 3.3V
功能 Boost型
最小输出电压 -
开关频率 1MHz
最大输入电压 7V
同步整流器 Yes
最小输入电压 1.8V

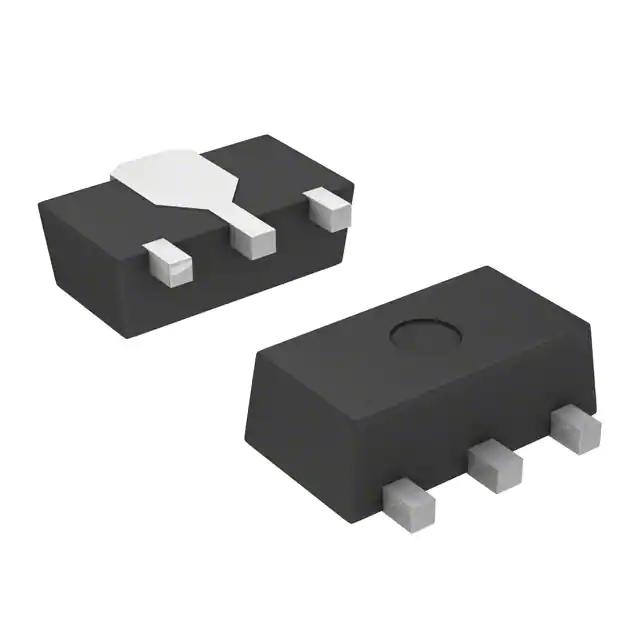

通用封装 SOT-89-3

BL8536CC3TR33厂商介绍

BELLING公司是一家在工业自动化领域内活跃的企业,专注于提供高质量的传感器、控制器和执行器等产品。以下是BELLING公司的一些主要特点和优势:

1. 主营产品分类:
- 传感器:包括但不限于光电传感器、接近传感器、超声波传感器等,用于检测物体的存在、距离、位置等。
- 控制器:可能包括PLC(可编程逻辑控制器)和各种工业控制器,用于逻辑控制和数据处理。
- 执行器:如电动执行器、气动执行器等,用于将电信号转换为机械动作,驱动设备运行。

2. 应用领域:
- 制造业:在自动化生产线中,BELLING的产品用于提高生产效率和质量控制。
- 物流:在自动化仓库和物流系统中,传感器和控制器用于物品的识别、分类和跟踪。
- 能源:在能源监控和管理中,BELLING的产品有助于优化能源使用和减少浪费。
- 医疗:在医疗设备中,传感器和控制器用于精确控制和监测病人状况。

3. BELLING的优势:
- 技术创新:BELLING不断研发新技术,以保持在工业自动化领域的领先地位。
- 质量保证:提供经过严格测试和认证的产品,确保可靠性和耐用性。
- 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
- 全球服务网络:拥有广泛的全球服务网络,为客户提供快速响应和技术支持。

BELLING公司通过其高质量的产品和解决方案,帮助客户实现自动化升级,提高生产效率和降低运营成本。

BL8536CC3TR33数据手册

厂牌 PDF简要描述 下载
BELLING/上海贝岭 DC-DC稳压器 BELLING/上海贝岭 BL8536CC3TR33 BL8536CC3TR33数据手册

BL8536CC3TR33封装设计

查看详情并下载
Symbol
Footprint
3D Model
